Montaža ni uspela? Članek vas nauči, kako prilagoditi odmik montaže.

Pod vplivom različnih dejavnikov, kot je 3D tiskalnikiZaradi različnih materialov in postopkov se lahko velikost 3D-natisnjenega modela razlikuje od originalne zasnove, med sestavljanjem pa lahko zlahka pride do napak. Če naletite na takšne težave, je treba pred tiskanjem natančno prilagoditi velikost modela, da se doseže boljše prileganje med deli.

QIDI Studio ponuja priročno možnost nastavitve kompenzacije velikosti XY, ki uporabnikom omogoča prosto prilagajanje vrednosti kompenzacije velikosti glede na različne modele in potrebe tiskanja. Ta vadnica vam bo podrobno predstavila, kako prilagoditi ustrezne parametre v programu QIDI Studio in vam pomagala rešiti težave pri sestavljanju!

Shematski diagram

Pred nastavitvijo zračnosti

Po nastavitvi zračnosti

Učinek modela, prikazan na zgornji sliki, je dosežen s prilagoditvijo funkcije kompenzacije luknje XY in konture. Če želite doseči podoben učinek, sledite spodnjim korakom.

Koraki

Pri reševanju preprostih problemov sestavljanja modela lahko izberete enega od delov in prilagodite vrednost v kompenzaciji luknje XY ali konture.

1. Ločeno prilagodite kompenzacijo luknje XY dela A.

Pozitivne vrednosti predstavljajo povečane luknje, negativne vrednosti pa zmanjšane. Pri dejanskem tiskanju bodo težave, kot so različne stopnje krčenja potrošnega materiala, povzročile, da bo dejanska velikost natisnjene luknje nekoliko manjša od velikosti risbe modela. Zato se lahko kompenzacija luknje XY na splošno nastavi na +0,2 mm.

Sledijo rezine luknje XY brez kompenzacije in s kompenzacijo +0,2 mm. Po kompenzaciji kontura ostane nespremenjena, vendar se luknja poveča.

2. Ločeno prilagodite kompenzacijo konture XY dela B.

Pozitivne vrednosti predstavljajo razširitev, negativne vrednosti pa zmanjšanje. Preprosto povedano, gre za prilagoditev velikosti modela na ravnini XY. Sledijo primeri rezanja brez kompenzacije in s kompenzacijo -0,2 mm za XY. contour.It vidi se, da se je kontura skrčila

3. Poleg tega lahko pri nekaterih relativno kompleksnih modelih hkrati prilagodite vrednosti kompenzacije luknje XY in konture modela.

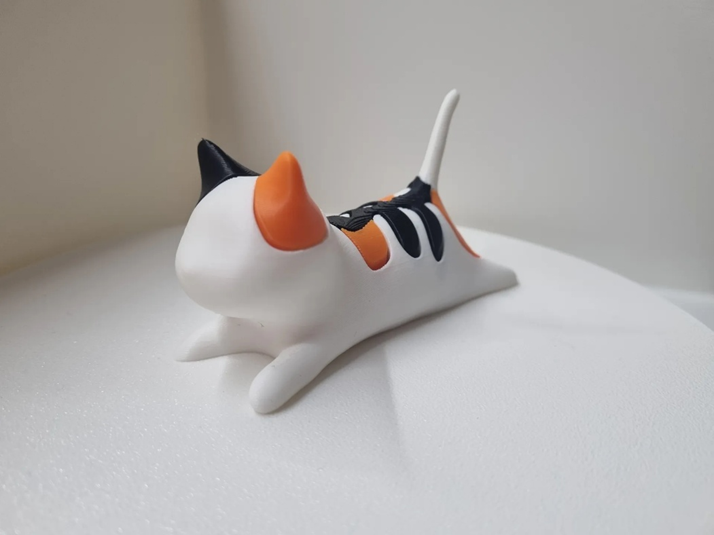

Na primer, če model mucka, prikazan na spodnji sliki, med sestavljanjem naleti na težavo z nezadostnim prostorom, lahko v programu QIDI Studio izvedete ustrezne prilagoditve:

Ko končate z obema nastavitvama, kliknite Rezi in ugotovili boste, da se je velikost modela nekoliko spremenila v primerjavi z originalom. Prilagojeni model mucka lahko gladko sestavite.

Opombe

3.1 Pri prilagajanju velikosti modela v programski opremi za rezanje naj bo model v isti orientaciji kot pri tiskanju. Isti del istega modela ima lahko pri tiskanju v različnih orientacijah nekoliko drugačne velikosti.

3.2 Modeli različnih velikosti zahtevajo različne razmike pri sestavljanju. Pri tiskanju istega modela v enakih razmerjih je treba v programu QIDI Studio prilagoditi tudi kompenzacijo velikosti, da se zagotovi gladko sestavljanje.

Zaključek

V tej vadnici ste se naučili, kako prilagoditi velikost modela v programu QIDI Studio, da izboljšate natančnost tiskanja in se izognete težavam pri sestavljanju. Prilagodljiva uporaba teh orodij vam lahko pomaga doseči bolj gladek in natančen učinek 3D-tiskanja. Dobrodošli, da se pridružite skupnosti QIDI in delite svoje izkušnje in dela s tiskanjem!
