Een gids voor het afdrukken van de 3DBenchy en het interpreteren van de resultaten

De 3DBenchy is een populair 3D-model van een kleine boot, gebruikt om 3D-printers te testen en te benchmarken. Het is ontworpen door Creative Tools om snel de prestaties van een printer te testen bij verschillende uitdagingen tegelijk. In één enkele, korte afdruk worden cruciale functies geëvalueerd, zoals maatnauwkeurigheid, koeling en het vermogen om bruggen te printen.Omdat het model zonder ondersteuning wordt geprint, laat het resultaat zien wat uw printer zelfstandig kan bereiken. Deze handleiding beschrijft eenvoudige stappen voor het printen van een Benchy, het analyseren van het resultaat en het oplossen van veelvoorkomende problemen met de afdrukkwaliteit.

Hoe een 3DBenchy-basislijn af te drukken

Voordat u de resultaten kunt analyseren, hebt u een benchmarkafdruk nodig. Dit proces omvat het gebruik van het officiële bestand en de standaardinstellingen om een ​​goede basislijn voor vergelijking te creëren.

Download het officiële model

Zorg er eerst voor dat u de officiële 3DBenchy-bestandHet gebruik van het gestandaardiseerde model is belangrijk om uw resultaten nauwkeurig te kunnen vergelijken met andere benchmarks. U kunt het officiële STL-bestand rechtstreeks downloaden van bronnen zoals Printables, Thingiverse of de officiële website 3DBenchy.com.

Basislijn Slicer-instellingen voor PLA

Het doel van de eerste afdruk is om de standaardprestaties van uw printer te testen, niet om direct een perfect model te produceren. Gebruik deze basisinstellingen in uw slicer zonder uitgebreide aanpassingen.

• Laaghoogte: 0,2 mm
• Infill: 10-20% met een raster- of gyroidpatroon
• Afdruksnelheid: 50 mm/s
• Mondstuktemperatuur: 200-210°C, of ​​volg de aanbevelingen van de filamentfabrikant
• Bedtemperatuur: ~60°C voor PLA
• Koelventilator: 100% snelheid na de eerste paar lagen

U moet alle ondersteuningen en hechtingsassistenten, zoals vlotten of randen, uitschakelen. De 3DBenchy is specifiek ontworpen om te testen of de printer deze uitdagingen zelfstandig aankan.

Controlelijst voor het afdrukken van printers

Met een paar eenvoudige controles voordat u begint, kunt u veelvoorkomende problemen voorkomen.

• Controleer of het printbed waterpas en schoon is. ongelijk bed is een primaire oorzaak van mislukte afdrukken.
• Controleer of het filament goed is geladen en of er geen knopen in de spoel zitten.
• Controleer of het mondstuk schoon is en verwijder alle oude filamentresten.

Zodra alles klaar is, start het printen. Houd de eerste laag goed in de gaten, want de kwaliteit ervan is cruciaal voor de rest van de print.

Hoe u de resultaten van uw 3DBenchy interpreteert

Nu uw Benchy is geprint, is het tijd voor een gedetailleerde inspectie. Elk onderdeel van de boot is ontworpen om een ​​specifiek aspect van de prestaties van uw printer te testen.

De romp: kromtrekken, ringen en consistentie van de lagen

De romp is het grootste onderdeel van het model en zegt veel over de algehele afdrukkwaliteit. Controleer het op laagconsistentie, ghosting (ook wel ringing genoemd) en kromtrekken. Een goed resultaat is een romp met gladde, vlakke zijkanten en een scherpe boeg die niet afhangtEr mogen geen tekenen van optillen of kromtrekken zijn op de hoeken waar de boot het printbed raakte.

Veelvoorkomende problemen zijn onder andere zichtbare horizontale lijnen of bandvorming, wat kan wijzen op een mechanisch probleem met de Z-as (Z-wobble). Rimpels die na hoeken verschijnen, zijn een teken van ghosting, vaak veroorzaakt door trillingen in het frame. Als de romp van de bodem is losgekomen, is er sprake van een probleem met de bodemhechting of kromtrekken.

Hangende overhangen & Bruggen: Koelrendement

De steile bocht van de boeg en de bogen van de cabine testen de koeling van uw printeronderdelen. Het platte dak van de cabine, dat in de open lucht wordt geprint, is specifiek... tests overbruggen.Voor deze kenmerken is een goed resultaat een glad, naar beneden gebogen oppervlak met minimale doorhang, krullen of rommelige lijnen aan de onderkant.

Als je hangende of draderige rommel ziet onder de overhangende delen en bruggen, is dit een duidelijk teken van onvoldoende koeling. Dit betekent dat het filament niet snel genoeg stolde om zijn vorm te behouden. Te snel printen of printen bij een te hoge temperatuur kan ook bijdragen aan dit probleem.

Misvormde schoorsteen & Details: Kleine functieresolutie

De kleine, cilindrische schoorsteen en de fijne details zoals het stuurwiel testen hoe goed uw 3D-printer kan kleine omtrekken aan en reproduceert fijne details. De schoorsteen moet perfect rond zijn met een strak verticaal profiel. Het stuurwiel moet duidelijk zichtbaar zijn en de tekst op het typeplaatje aan de achterkant moet leesbaar zijn.

Een vervormde of bobbelige schoorsteen is vaak het gevolg van overmatige hitteontwikkeling door zeer korte laagtijden. Als de fijne details aan elkaar smelten of onleesbaar zijn, wijst dit erop dat uw printsnelheid te hoog is of dat uw koeling niet effectief genoeg is voor dergelijk complex werk.

Rijgen & Oppervlakteopeningen: intrekking en extrusie

De raamkozijnen, deuropeningen en bovendekoppervlakken bieden inzicht in de intrekking, precisie en extrusiekwaliteitDe randen van de ramen moeten scherp zijn, zonder dat er plastic slierten over de kieren lopen. De bovenvlakken, net als het terras, moeten glad en solide zijn, zonder kieren tussen de lijnen.

Slierten of "spinnenwebben" in openingen zijn klassieke tekenen van slecht gekalibreerde retractie-instellingen. Gaten of openingen aan de bovenkant duiden op onderextrusie (kalibreer uw E-stappen of debiet), terwijl een ruwe, beschadigde textuur kan wijzen op overextrusie.

Hoe u de problemen kunt oplossen die uw 3DBenchy heeft onthuld

Een gebrekkige Benchy is geen mislukking; het is een diagnosetool. Gebruik de onvolkomenheden als leidraad bij uw kalibratie.

Rijgen en lekken

Als u kleine draadjes of "spinnenwebben" ziet tussen delen van uw afdruk, wijst dit meestal op een probleem met de intrekking. De beste plek om te beginnen is in uw snijmachine door de intrekafstand en -snelheid aan te passenHet helpt ook om de temperatuur van uw spuitmondje telkens een paar graden te verlagen. Tot slot, zorg ervoor dat je filament droog is—vochtig filament houdt ervan om te sijpelen en te spinnen.

Kromtrekken en slechte bedhechting

Als de hoeken van de boot loskomen van het printbed, is dat bijna altijd een probleem met de eerste laag. Zet eerst uw bed opnieuw waterpas en controleer nogmaals of uw Z-offset goed is afgesteldEen superschoon printoppervlak is ook essentieel, dus veeg het goed schoon met isopropylalcohol of water en zeep. Als het nog steeds niet plakt, probeer dan de printbedtemperatuur wat te verhogen of gebruik een rand bij je volgende print.

Slechte overhangen en bruggen

Als de onderkant van de steile boog of het dak van de kajuit er rommelig en hangend uitziet, krijgt je print niet voldoende koeling. De belangrijkste oplossing is om de snelheid van de koelventilator in de slicer te verhogen. Iets langzamer printen en de nozzletemperatuur verlagen kan ook wonderen doen, omdat het plastic dan de tijd krijgt om uit te harden voordat het kan doorzakken.

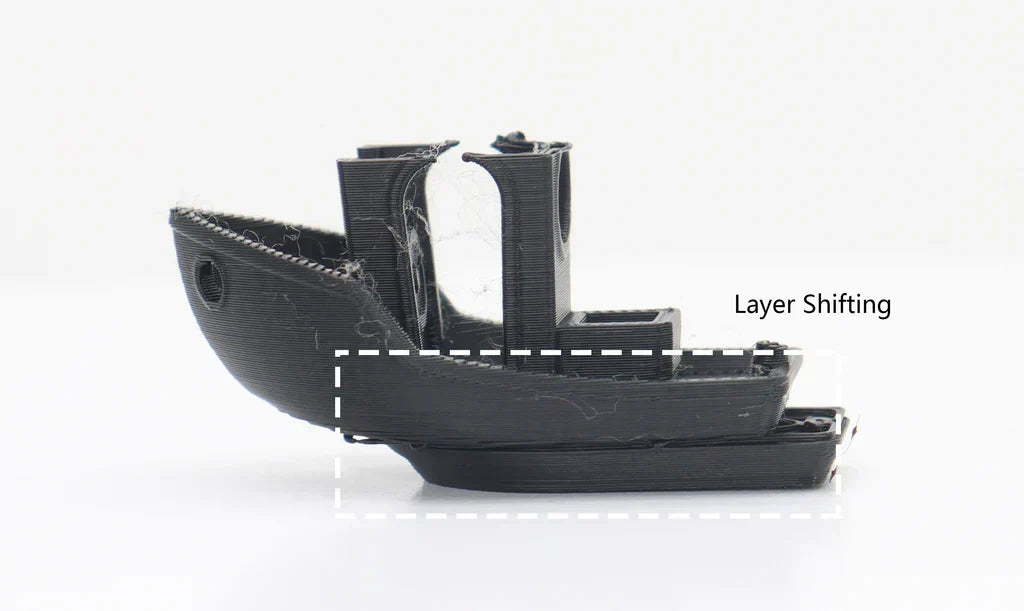

Inconsistente lagen (Z-Wobble)

Zichtbare horizontale lijnen of banden op de romp duiden meestal op een mechanisch probleem. Controleer de Z-asstangen nauwkeurig op vuil of andere zaken die de soepele beweging belemmeren; maak ze schoon en smeer ze indien nodig. Het is ook een goed idee om ervoor te zorgen dat het frame van de printer stevig is en dat alle belangrijke schroeven en riemen goed vastzitten om trillingen te beperken.

Gaten, klonten en extrusieproblemen

Als er gaten tussen de printlijnen zitten (onder-extrusie) of als het oppervlak er ruw en vlekkerig uitziet (over-extrusie), dan brengt uw printer niet de juiste hoeveelheid plastic aan. Begin met het kalibreren van de E-stappen van uw extruder, zodat deze gloeidraad nauwkeurigDaarna kun je de stroomsnelheid (of extrusievermenigvuldiger) in je slicer aanpassen voor de laatste aanpassingen. Als je nog steeds problemen ondervindt, is het misschien tijd om te controleren op een gedeeltelijk verstopte spuitmond.

Pas de lessen uit uw 3DBenchy toe!

Uw eerste 3DBenchy levert een essentieel datapunt: een kaart van de huidige prestaties van uw printer. Benader kalibratie als een iteratief proces. Voer slechts één aanpassing tegelijk uit en print de Benchy vervolgens opnieuw om het specifieke effect van die wijziging te zien. Deze methodische aanpak is de sleutel tot het verbeteren van de output van uw printer. De lessen die u uit dit kleine bootje leert, zullen zich vertalen in een hogere kwaliteit en grotere betrouwbaarheid voor al uw toekomstige 3D-printprojecten.
