Hoe zet je twee 3D -prints samen?

3D-printers hebben een beperkte omvang, maar dat betekent niet per se dat je geen grotere objecten kunt produceren. Als één print niet voldoende is, kun je meerdere onderdelen aan elkaar lijmen. Er zijn een aantal goede manieren om 3D-geprinte onderdelen aan elkaar te lijmen: je kunt ze aan elkaar lijmen, schroeven of andere bevestigingsmiddelen bevestigen, onderdelen aan elkaar lassen of onderdelen ontwerpen die in elkaar passen. Deze methoden helpen je bij het creëren van grotere objecten, het samenvoegen van verschillende materialen en het ontwikkelen van objecten die kunnen bewegen of uit elkaar kunnen worden gehaald.

Methode 1: Gebruik lijm om 3D-geprinte onderdelen te verbinden

Lijmen creëren een chemische verbinding tussen twee oppervlakken. Je brengt vloeibare lijm aan op de onderdelen die je wilt verbinden, drukt ze tegen elkaar en wacht tot de lijm is uitgehard. Verschillende lijmen werken beter voor verschillende materialen en projecten, dus het is belangrijk om de juiste te kiezen.

Soorten lijmen

Superlijm (cyanoacrylaat)

De superlijm droogt binnen enkele seconden, waardoor het ideaal is voor snelle reparaties aan 3D-printmaterialen Zoals PLA, ABS en PETG. Het is gemakkelijk te vinden en te gebruiken. De verbindingen kunnen echter breken onder spanning en het vult gaten niet goed op. Het laat soms witte vlekken achter op het oppervlak.

Twee-componenten epoxy

Epoxy creëert zeer sterke verbindingen en werkt met de meeste 3D-printmaterialen. Het vult gaten goed op en je kunt het na uitharding schuren of verven. Het nadeel is dat het langer duurt om uit te harden, gemengd moet worden en rommelig kan zijn. Je hebt klemmen nodig om de onderdelen vast te houden tijdens het uitharden.

PVA-lijm (witte lijm)

PVA-lijm Is veilig en gemakkelijk schoon te maken. Het werkt goed voor tijdelijke verbindingen of testpassingen. Het is echter niet erg sterk en lost op in water. Het is het meest geschikt voor educatieve projecten of tijdelijke verbindingen met PLA, ABS of PETG.

Gespecialiseerde lijmen

Deze lijmen zijn speciaal gemaakt voor 3D-geprinte onderdelen. Ze werken vaak goed, maar zijn duurder dan gewone lijmen. Controleer met welke materialen ze werken voordat u ze koopt.

Oppervlakken voorbereiden voor betere verbindingen

Een goede oppervlaktevoorbereiding zorgt voor sterkere verbindingen:

• Maak stof en olie schoon, want die kunnen een goede hechting verhinderen.
• Schuur gladde oppervlakken lichtjes op, zodat de lijm goed kan hechten
• Veeg alles af met isopropylalcohol
• Voor moeilijk te verlijmen kunststoffen kunt u overwegen een primer te gebruiken

Tips voor het aanbrengen van lijm

Met een paar belangrijke stappen behaalt u betere resultaten:

• Gebruik net genoeg lijm - te veel lijm zorgt voor rommel en kan de verbinding verzwakken
• Houd de onderdelen uitgelijnd terwijl de lijm uithardt
• Gebruik klemmen indien nodig, vooral bij structurele verbindingen
• Volg de instructies van de fabrikant voor de uithardingstijd
• Houd er rekening mee hoe het ontwerp van uw verbinding de sterkte beïnvloedt: schootverbindingen werken vaak beter dan rechte stootverbindingen.

Denk na over wat je project nodig heeft. Voor snelle, eenvoudige verbindingen is secondelijm misschien perfect. Voor iets dat echt sterk moet zijn, neem je de tijd om epoxy te gebruiken. Stem je lijm af op de vereisten van je project en je krijgt betere resultaten.

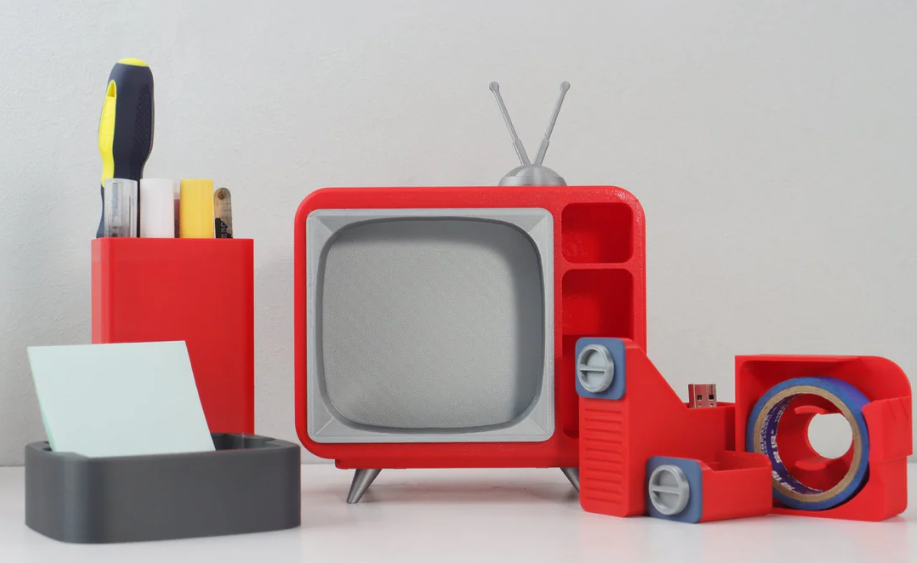

Content gemaakt door @cicstancoe met behulp van de QIDI 3D X-Plus-printer

Methode 2: Onderdelen verbinden met mechanische bevestigingsmiddelen

Mechanische bevestigingsmiddelen zoals schroeven, bouten, pennen en klinknagels houden fysiek vast 3D-geprinte onderdelen samen. In tegenstelling tot lijm kun je met de meeste mechanische bevestigingsmiddelen onderdelen later weer uit elkaar halen, wat handig is voor reparaties of aanpassingen.

Soorten bevestigingsmiddelen die u kunt gebruiken

Zelftappende schroeven

Zelftappende schroeven Ze zijn gebruiksvriendelijk en overal verkrijgbaar. Ze werken goed met PLA, ABS en PETG wanneer u schroefgaten in uw prints ontwerpt. Pas wel op dat u ze niet te strak aandraait - ze kunnen de plastic schroefdraad beschadigen.Ze zijn geschikt voor eenvoudige verbindingen en toegangsluiken, maar zijn mogelijk niet bestand tegen frequente demontage.

Machineschroeven en bouten

Als u sterkere verbindingen nodig hebt, vooral voor onderdelen die u vaak uit elkaar haalt, machineschroeven of bouten met moeren werken beter dan zelftappende schroeven. Ze zijn geweldig voor dragende verbindingen in elke 3D-printmateriaalHet nadeel is dat je voor je ontwerp gaten nodig hebt voor de schroeven en ruimte voor de moeren. Bovendien heb je gereedschap nodig voor de montage.

Spelden en deuvels

Pennen en deuvels zijn eenvoudig en goedkoop. Ze zijn uitstekend geschikt voor het uitlijnen van onderdelen of het versterken van lijmverbindingen. Je kunt ze ook gebruiken voor scharnieren of decoratie. Hoewel ze op zichzelf niet erg sterk zijn, werken ze goed in combinatie met andere verbindingsmethoden. De grootste uitdaging is om de gaten correct uit te lijnen.

Klinknagels

Klinknagels zorgen voor sterke, permanente verbindingen en werken goed voor dunne onderdelen. Ze zorgen voor een strakke look, maar je hebt speciaal gereedschap nodig om ze te installeren. Wees voorzichtig met zachtere kunststoffen - klinknagels kunnen deze pletten. Gebruik klinknagels als je stevige verbindingen wilt die niet uit elkaar hoeven te worden gehaald.

Ontwerpen van onderdelen voor mechanische bevestigingsmiddelen

Uw 3D-model heeft gaten nodig die passen bij de maten van uw bevestigingsmiddelen. Voor schroeven of bouten moet u ruimte inbouwen voor moeren en gereedschapstoegang - u hebt ruimte nodig voor een schroevendraaier of sleutel. Gevorderde gebruikers kunnen in het model schroefdraad voor schroeven maken, maar dit vereist zorgvuldige aandacht voor de maat en afstand. Een goede planning in de ontwerpfase maakt de montage veel eenvoudiger.

Tips voor montage

• Boor voorboorgaten voor schroeven in hardere kunststoffen
• Niet te strak aandraaien - plastic draden kunnen gemakkelijk losraken
• Gebruik ringen met bouten om de druk te verdelen
• Voor sterkere draden kunt u het gebruik van hittebestendige inzetstukken overwegen

De sleutel is om de bevestigingsmaterialen af ​​te stemmen op uw behoeften. Denk na over hoe sterk de verbinding moet zijn en of u deze later weer uit elkaar moet halen.

Methode 3: 3D-geprinte onderdelen aan elkaar lassen

Thermisch lassen verbindt kunststof onderdelen door ze ter plekke aan elkaar te smelten. Je kunt een laspen, ultrasoon apparaat of chemische oplosmiddelen gebruiken om deze verbindingen te creëren. Elke methode werkt anders en heeft specifieke toepassingen.

Drie manieren om te lassen

Filament laspennen

Een 3D-printpen kan werken als een lasapparaat. Het is betaalbaar en geschikt voor het opvullen van gaten of het verbinden van complexe vormen. Het werkt met PLA, ABS en PETG. Hoewel het wat oefening vergt om nette lassen te maken, is het nuttig voor reparaties en het versterken van andere verbindingen. Het grootste nadeel is dat het langzamer is dan andere methoden en dat de lassterkte afhangt van je vaardigheid.

Ultrasoon lassen

Deze industriële methode zorgt zeer snel voor sterke, consistente lassen. Het werkt goed met ABS-, PC- en PP-kunststoffen. Er is echter dure apparatuur voor nodig waar de meeste hobbyisten geen toegang toe hebben. Het wordt voornamelijk gebruikt in de productie, waar veel identieke onderdelen moeten worden verbonden.

Oplosmiddellassen

Waarschuwing: Deze methode vereist speciale zorg. Er worden chemicaliën gebruikt om kunststoffen te smelten en samen te smelten, waardoor zeer sterke verbindingen ontstaan. Het is echter vooral bedoeld voor ABS-kunststof Gebruik aceton. De oplosmiddelen kunnen gevaarlijk zijn - goede ventilatie en veiligheidsuitrusting zijn essentieel. Het plastic kan gemakkelijk verzwakken als je te veel oplosmiddel gebruikt. Probeer dit niet met PLA, en beginners raden we aan deze methode te vermijden.

Belangrijke veiligheidspunten

• Las alleen soortgelijke materialen aan elkaar
• Controleer de warmte zorgvuldig om kromtrekken voorkomen
• Werk in een goed geventileerde ruimte, vooral met oplosmiddelen
• Gebruik stomp- of schootverbindingen voor de sterkste verbindingen

Tips voor het gebruik van een laspen

• Breng het gesmolten filament met constante controle aan
• Bouw de las op in dunne lagen
• Schuur de las indien nodig glad voor een mooier uiterlijk

U kunt uw lasmethode kiezen op basis van uw materialen en behoeften. Voor de meeste thuisprojecten biedt een filamentlaspen de beste balans tussen kosten en gebruiksgemak.

Methode 4: Ontwerp in elkaar grijpende onderdelen

In elkaar grijpende elementen verbinden onderdelen via vormen die in het 3D-model zelf zijn ontworpen. Onderdelen klikken, klikken of persen in elkaar zonder dat er lijm of schroeven nodig zijn. Sommige verbindingen kunnen later weer worden losgemaakt, terwijl andere permanent zijn.

Soorten in elkaar grijpende functies

Snap-Fits

Deze verbindingen hebben haakjes of lipjes die flexibel zijn en in de juiste uitsparingen klikken. Ze zijn ideaal voor koffers, deksels en onderdelen die je soms moet openen. Hoewel ze eenvoudig te ontwerpen zijn en geen gereedschap nodig hebben om ze te monteren, kunnen ze na verloop van tijd zwakker worden en vereisen ze een nauwkeurige bedrukking om goed te werken.

Zwaluwstaartverbindingen

Zwaluwstaartverbindingen zijn wigvormige verbindingen die in elkaar grijpen. Ze zijn bestand tegen uit elkaar trekken en zien er ook nog eens mooi uit. Ze zijn zeer geschikt voor meubels en structurele onderdelen die sterk moeten zijn. Het vereist meer vakmanschap om ze correct te ontwerpen en te printen, maar ze zorgen wel voor stevige verbindingen.

Pen-en-gatverbindingen

Het ene deel heeft een lipje (pen) dat in een gat (gat) in het andere deel past. Ze zijn relatief eenvoudig te ontwerpen en zorgen ervoor dat de onderdelen goed uitgelijnd blijven. Voor extra stevigheid kun je lijm of pinnen gebruiken. Deze verbindingen werken goed voor kozijnen en meubels.

Pers-Fit verbindingen

Onderdelen zijn ontworpen om door wrijving strak in elkaar te passen. Ze zijn eenvoudig, maar vereisen zeer nauwkeurige bedrukking. Perspassingen werken goed voor tandwielen, lagers en knoppen. Wees voorzichtig tijdens de montage: te veel kracht kan de onderdelen doen barsten.

Ontwerpvereisten en metingen

Het goed krijgen van in elkaar grijpende functies begint met een goed ontwerp. Gebruik CAD-software om nauwkeurige metingen te doen. Houd rekening met hoe uw printer en materialen kunnen de pasvorm beïnvloeden. Test eerst kleine stukjes om te controleren of de onderdelen goed in elkaar passen. Denk goed na over je materiaalkeuze: sommige kunststoffen zijn flexibeler voor drukknopen, terwijl andere stijver zijn voor perspassingen.

Montagemethoden en -technieken

Probeer de onderdelen in elkaar te passen voordat u ze definitief monteert. Oefen lichte druk uit bij het verbinden van de onderdelen - een zachte hamer of een beklede tang kan hierbij helpen. Voor een strakke passing vergemakkelijkt een beetje siliconenvet de montage.

Goede in elkaar grijpende eigenschappen kunnen de montage versnellen en de noodzaak voor extra bevestigingsmiddelen elimineren. De sleutel is zorgvuldig ontwerp en testen om de juiste pasvorm te krijgen.

Verbeter uw 3D-afdrukken met gewrichtstechnieken!

Mechanische bevestigingsmiddelen maken het mogelijk om later te demonteren. Lassen zorgt voor sterke, naadloze verbindingen. In elkaar grijpende details elimineren extra onderdelen. Kies uw methode op basis van wat u bouwt en hoe het moet functioneren. Voor eenvoudige constructies kunt u alleen secondelijm gebruiken, terwijl voor complexe constructies verschillende verbindingsmethoden nodig zijn. Test het eerst op kleine stukjes materiaal en volg altijd het veiligheidsprotocol bij het aanbrengen van lijm of lasmaterialen.
