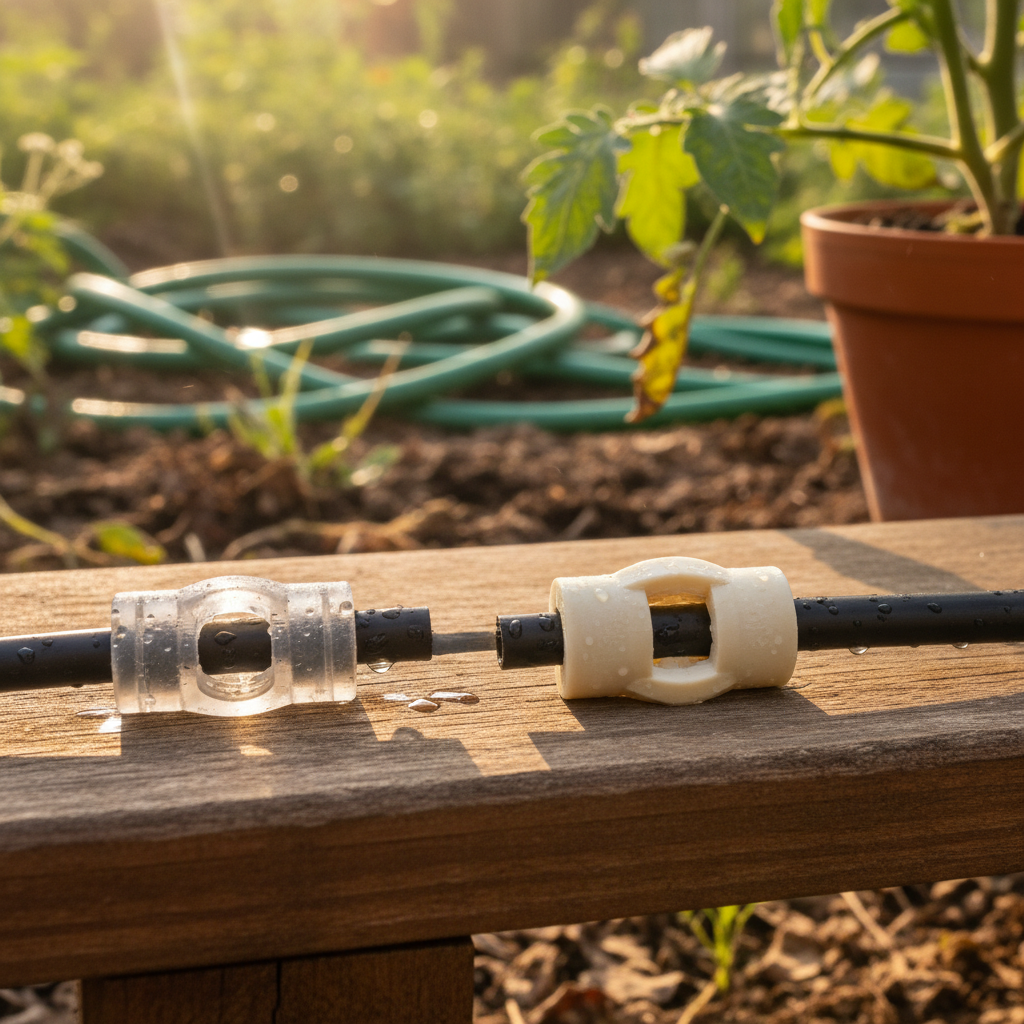

PETG vs ASA voor permanente slangklemmen in druppelirrigatiesystemen

Niets is frustrerender voor een kleine boer of een serieuze doe-het-zelf-tuinier dan een lekkend druppelirrigatiesysteem. Je besteedt uren aan het ontwerpen van de perfecte lay-out, om er vervolgens zes maanden later achter te komen dat de slangetjes van de koppelingen zijn losgeschoten. De boosdoener is meestal niet de slang zelf of de waterdruk, maar de materiaalkeuze van je 3D-geprinte klemmen.

Als we het hebben over permanente buitencomponenten, bestrijden we een stille vijand: Kruipen. Dit is de neiging van een vast materiaal om langzaam te bewegen of permanent te vervormen onder invloed van aanhoudende mechanische spanningen. In een druppelirrigatiesysteem staat een klem onder constante spanning. Als het materiaal "kruipt", zet de klem uit, neemt de spanning af en faalt de afdichting.

Om een ​​betrouwbaar systeem te bouwen, moeten we de twee belangrijkste spelers op het gebied van functioneel 3D-printen evalueren: PETG En ASAHoewel beide "geschikt zijn voor buitengebruik", verschillen hun prestaties onder langdurige mechanische belasting aanzienlijk.

De wetenschap achter materiaalkruip in buitenomgevingen

Om te begrijpen waarom een ​​klem het begeeft, moeten we op moleculair niveau kijken. Volgens de Purdue University Libraries 3D Printing Glossary, FDM (Fused Deposition Modeling) materialen zoals PETG En ASA Ze hebben verschillende thermische en mechanische profielen die bepalen hoe ze met spanning omgaan.

PETGDe "flexibele" technische keuze

PETG (Polyethyleentereftalaatglycol) is geliefd vanwege het gebruiksgemak en de slagvastheid. Materialen zoals PETG Basis Ze bieden een uitstekende waterbestendigheid en UV-stabiliteit, waardoor ze een ideale keuze zijn voor tuinprojecten. Echter, PETG heeft een lagere glasovergangstemperatuur ($T_g$) – doorgaans rond de 75–80 °C.

In technische termen geldt dat hoe dichter een materiaal bij zijn glasovergangstemperatuur (Tg) werkt, hoe sneller het kruipt. Hoewel 30 °C (86 °F) ruim onder de 80 °C ligt, zorgt de constante trekkracht van de buis tegen de klem ervoor dat de polymeerketens in de buis kruipen. PETG om langzaam langs elkaar heen te glijden.

ASADe industriële standaard

ASA Acrylonitril-styreenacrylaat (Acrylonitril-Styreenacrylaat) is speciaal ontworpen voor gebruik in de automobielindustrie en de buitenlucht. Het heeft een hogere glasovergangstemperatuur (vaak boven de 100 °C) en een stijvere moleculaire structuur. Deze stijfheid maakt het aanzienlijk beter bestand tegen vervorming op de lange termijn. ASA-Aero Filament, behoudt bijvoorbeeld de hoge hittebestendigheid en UV-verouderingsbestendigheid van de standaard. ASADit is cruciaal voor onderdelen die 365 dagen per jaar aan de zon worden blootgesteld.

Prestaties in de praktijk: 6 maanden versus 2 jaar

In praktische irrigatietoepassingen hebben we een duidelijk verschil in "faaltijdsverloop" tussen deze materialen waargenomen.

• PETG Klemmen: Deze beginnen doorgaans merkbaar losser te worden na 6-8 maanden Bij een constante spanning in gematigde klimaten (gemiddeld 20-30 °C) treedt het falen niet plotseling op, maar is het een geleidelijk verlies van grip. Je merkt misschien een langzame lekkage die verdwijnt wanneer je de schroef of tie-wrap aandraait, maar die na een paar maanden weer terugkeert.
• ASA Klemmen: Onder dezelfde omstandigheden, ASA componenten behouden doorgaans hun oorspronkelijke spanning gedurende 2+ jaar zonder enige aanpassing.

De temperatuurcyclusvermenigvuldiger

Een factor die doe-het-zelvers vaak over het hoofd zien, is de impact van dagelijkse temperatuurschommelingen. Materialen die dagelijks worden blootgesteld aan temperatuurschommelingen van 15–35 °C (59–95 °F) vertonen kruip. 2 tot 3 keer sneller dan in stabiele binnenomgevingen. Deze "thermische pomping" zorgt ervoor dat het materiaal uitzet en krimpt, waardoor het moleculair verschuiven dat tot loslating leidt, wordt versneld.

De perfecte klem ontwerpen: inzichten in het ontwerp

De materiaalkeuze is 70% van het succes, maar de overige 30% hangt af van hoe je het onderdeel ontwerpt en print.Als u een materiaal van "technische kwaliteit" gebruikt, moet u ook de ontwerpprincipes van technische kwaliteit toepassen.

1. Geometrie is belangrijker dan dikte

Een veelgemaakte fout is om een ​​klem dikker te maken om hem sterker te maken. Onderzoek naar structurele polymeren, zoals de ontwikkelingen die worden besproken in ScienceDirect over koolstofvezelversterkte polymeren, Dit toont aan dat de spanningsverdeling cruciaal is.

Voor een buisklem, een breder klemoppervlak Een breder oppervlak is effectiever dan een dikker, smaller exemplaar. Een breed oppervlak verdeelt de spanning over een groter deel van de buis, waardoor de puntbelasting op het plastic afneemt en de kruipsnelheid wordt vertraagd.

2. Printoriëntatie en kruipweerstand

De Z-as is de achilleshiel van FDM-printen. Verticale oriëntatie (waarbij de spanning tegen de laaglijnen trekt) laat zien 30-40% hogere kruipsnelheden dan horizontale (XY) oriëntatie. Dit komt door de zwakkere hechting tussen de lagen in vergelijking met de sterkte van de geëxtrudeerde plastic streng zelf. Oriënteer uw klemmen altijd zo dat de spanning zich als het ware om de doorlopende strengen van de print heen vormt.

3. Het voordeel van glasvezel

Als u de voorkeur geeft aan het gemak van afdrukken PETG maar vereisen weerstand op industrieel niveau. PETG-GF is een krachtig alternatief. Door samengesteld te worden PETG Met 5% glasvezels wordt de trekmodulus (stijfheid) van het materiaal aanzienlijk verhoogd. De glasvezels fungeren als interne "wapening" en blokkeren fysiek het verschuiven van de polymeerketens. Dit resulteert in een veel betere dimensionale stabiliteit en een aanzienlijke vermindering van kruip in vergelijking met [onduidelijke tekst]. PETG Rapido of standaardvarianten.

Het modelleren van de levensduur van uw systeem

Om u te helpen beslissen welk materiaal het beste past bij uw specifieke tuin- of boerderijsituatie, hebben we de verwachte onderhoudsintervallen gemodelleerd op basis van de besproken omgevings- en mechanische factoren.

Scenario A: De onderhoudsintensieve "snelle oplossing"

Gebruikmakend van de standaard PETG voor een seizoensgebonden tuin.

• Voordelen: Gemakkelijk te printen, goedkoop en overal verkrijgbaar.
• Nadelen: Een inspectie ter plaatse om de zes maanden is vereist om te controleren op lekkages.
• Het meest geschikt voor: Tijdelijke opstellingen of hydrocultuur binnenshuis waar de temperatuur stabiel is.

Scenario B: Het "Instellen en Vergeten"-landbouwsysteem

Gebruikmaken van ASA of PETG-GF voor permanente irrigatie.

• Voordelen: Hoge weerstand tegen UV-straling en kruip; onderhoudsinterval van 2+ jaar.
• Nadelen: ASA Een kamertemperatuur van 40-70 °C is nodig om kromtrekken te voorkomen; PETG-GF vereist een gehard stalen mondstuk.
• Het meest geschikt voor: Afgelegen landbouwpercelen, permanente boomgaarden en hoogwaardige landschapsarchitectuur.

Implementatiehandleiding: Afdrukken voor permanent gebruik

Als u verdergaat met ASA-Aero Filament of een versterkte PETGVolg deze technische stappen om de hoogst mogelijke betrouwbaarheid te garanderen:

1. Droog je filament: Beide PETG En ASA zijn hygroscopisch. Vochtig filament creëert microscopische stoomzakjes in je print, die fungeren als "breukpunten" en kruip versnellen. Droog PETG-GF bij 65 °C gedurende 5-8 uur vóór het printen.
2. Optimaliseer de invulling: Gebruik voor klemmen het volgende: 100% opvulling of minstens 6-8 omtrekken. Je wilt dat de klem een ​​massief blok plastic is om te voorkomen dat er interne holtes zijn die onder spanning kunnen instorten.
3. Beheer het milieu: Bij het afdrukken ASAGebruik een geventileerde ruimte of een printer met een gesloten behuizing. ASA Het proces laat styreendampen vrijkomen, en het handhaven van een warme omgevingstemperatuur (40-70 °C) is essentieel om "interne spanningen te verminderen" en te voorkomen dat het onderdeel later barst door blootstelling aan de zon.
4. Controle na het printen: Controleer de omgeving van de boutgaten op eventuele verkleuringen of spanningsplekken. Als het plastic direct na installatie al gespannen lijkt, is de kans groot dat het voortijdig kapotgaat.

Eindoordeel van de technische afdeling

Voor permanente slangklemmen in druppelirrigatiesystemen buitenshuis, ASA is de duidelijke winnaar als het gaat om levensduur. Het vermogen om de spanning gedurende meer dan twee jaar te handhaven bij wisselende temperaturen maakt het de standaard voor "instellen en vergeten"-irrigatie.

Voor degenen die echter vinden ASA moeilijk te printen vanwege kromtrekking of dampen. PETG-GF biedt een hoogwaardige middenweg. Door glasvezels toe te voegen, verkrijgt u de stijfheid die nodig is om kruip tegen te gaan, terwijl het gebruiksgemak behouden blijft. PETG.

Ongeacht het materiaal, onthoud de gouden regel van irrigatie: ontwerp met het oog op de breedte, print in het XY-vlak en houd altijd rekening met de 2-3 keer snellere kruip door de zomerzon. Door deze technische principes te volgen, kunt u een waterbeheersingssysteem bouwen dat jarenlang meegaat, en niet slechts één seizoen.

Referenties & Gezaghebbende bronnen:

• ScienceDirect: 3D-printen van koolstofvezelversterkt polymeer
• Purdue University: Woordenlijst voor 3D-printen
• Bluefield University: Soorten 3D-printfilamenten
• UTHSCSA LibGuides: Materialen voor 3D-printen

Disclaimer: Dit artikel is uitsluitend bedoeld ter informatie. De prestaties van 3D-geprinte onderdelen kunnen variëren afhankelijk van de printerkalibratie, extreme omgevingsomstandigheden en de specifieke ontwerpgeometrie. Test uw irrigatiecomponenten altijd onder druk in een gecontroleerde omgeving voordat u ze op grote schaal in gebruik neemt.
