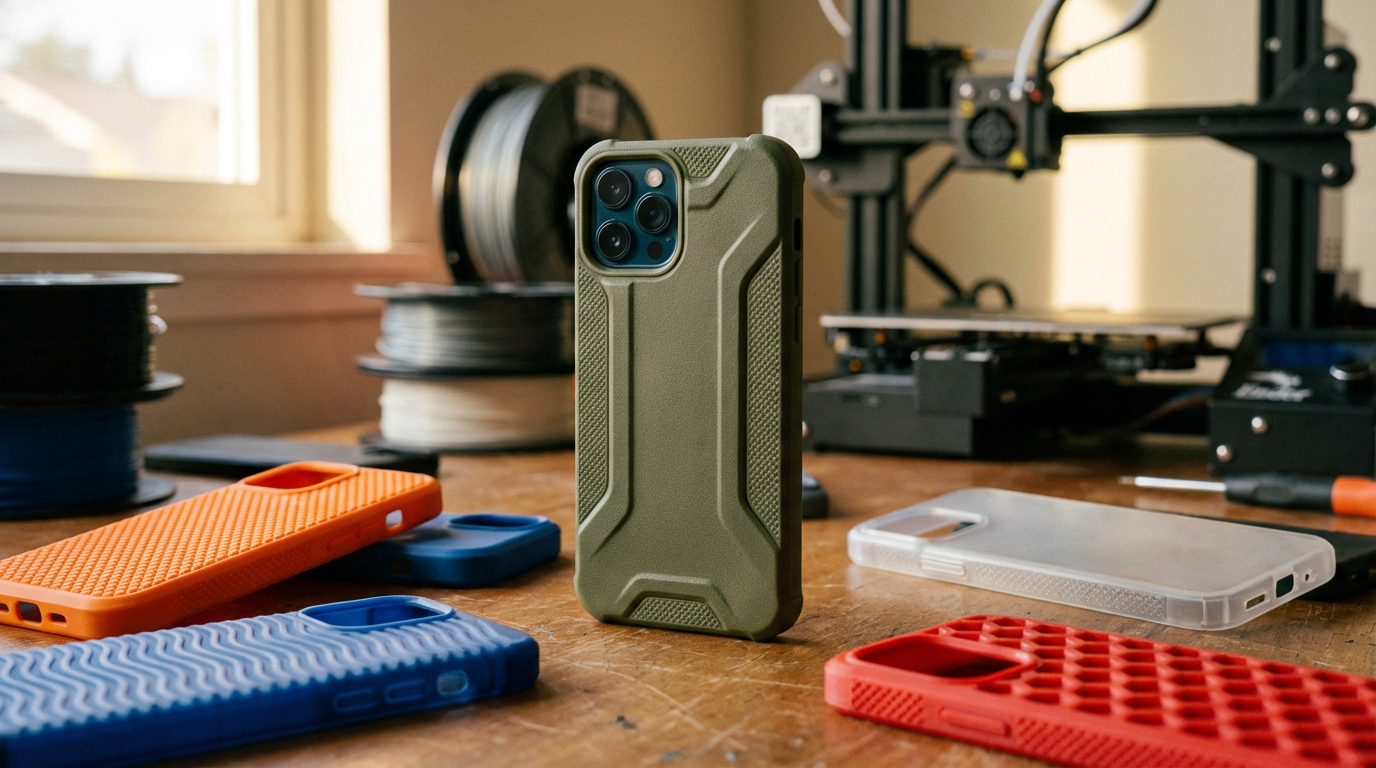

Hoe u aangepaste telefoonhoesjes kunt afdrukken met TPU

Het kiezen van de juiste hardheid van de kustzone

TPU 95A Daar zou ik beginnen. Het is semi-rigide en print bijna net zo makkelijk als PETGHet materiaal is flexibel genoeg voor een telefoonhoesje zonder slap aan te voelen. Je kunt het zachter laten aanvoelen door twee wanden te printen met 10% gyroid-vulling. Die combinatie zorgt voor een hoesje dat bijna net zo aanvoelt als 85A, maar dan zonder de printproblemen.

85A is zachter, biedt meer grip en geeft dat hoogwaardige, rubberachtige gevoel waar commerciële siliconen hoesjes naar streven. Maar het vereist een goed afgestelde direct drive extruder en lage snelheden (15-25 mm/s). Het filament buigt en loopt vast in Bowden-buizen. Als je een Q2 Als je een pc met directe aandrijving of een vergelijkbare machine hebt en TPU prettig aanvoelt, dan geeft 85A een fijnere behuizing. Anders kun je beter voor 95A kiezen.

Printinstellingen die daadwerkelijk werken

Droog je filament voordat je gaat printen. TPU absorbeert snel vocht en nat TPU veroorzaakt draadjesvorming, breuken en een slechte hechting tussen de lagen. Droog het filament 4-8 uur op 50 °C in een filamentdroger. Gids voor filamentsoorten Dit document behandelt de droogtemperaturen voor alle gangbare materialen.

Stringing is het grootste probleem bij TPU. TPU is zeer vloeibaar wanneer het gesmolten is, waardoor het tijdens de printbewegingen uitloopt. Verklein de retractieafstand (niet meer dan 1,5 mm bij direct drive), verlaag de temperatuur met stappen van 5 °C als stringing erg is, en schakel combing in je slicer in om de printbewegingen binnen de printrand te houden. Het uitschakelen van Z-hop kan ook helpen.

Zorg voor de juiste pasvorm

De pasvorm van een telefoonhoesje wordt gemeten in fracties van een millimeter. Zit het te strak, dan beschadig je de hoeken van het hoesje tijdens het installeren. Zit het te los, dan rammelt het en glijdt het eraf.

Voor een klikhoesje: 0,2–0,3 mm speling per zijde. De flexibiliteit van TPU maakt een strakkere bevestiging mogelijk dan bij stijve materialen. Het hoesje rekt iets uit tijdens de installatie en klemt de telefoon vast dankzij de elastische geheugenfunctie.

Voor een hoesje dat vastklemt: 0,3–0,5 mm speling per zijde. Gemakkelijker te installeren en te verwijderen. Het hoesje sluit nauw aan op de telefoon door de wanden te volgen in plaats van eromheen te klikken.

Mijn aanpak: print een testring (alleen de onderste 5 mm van de behuizing) om de pasvorm te controleren voordat ik een volledige print van 2 uur start. Als de ring te strak zit, voeg ik 0,1 mm horizontale uitzetting toe in de slicer. Als hij te los zit, verminder ik die met dezelfde hoeveelheid. Deze testprint van 15 minuten heeft me al minstens zes mislukte volledige prints bespaard.

Meet uw telefoon op met een digitale schuifmaat. De gepubliceerde specificaties op GSMArena zijn weliswaar ongeveer gelijk, maar niet exact vanwege gebogen randen en productievariaties. Meet de daadwerkelijke telefoon die u in de hoes wilt plaatsen. Voor meer informatie over tolerantiebeheer in functionele tekeningen, zie de functionele printideeën Op deze pagina staan ​​projecten die een vergelijkbare precisie vereisen.

Ontwerpdetails die ertoe doen

Schermrand

Minimaal 1 mm boven het schermoppervlak. Dit voorkomt contact met het scherm wanneer de telefoon met de voorkant naar beneden wordt geplaatst. Houd rekening met screenprotectors van gehard glas, die 0,3–0 mm extra ruimte innemen.5 mm tot aan het voorprofiel van de telefoon. Ik ontwerp een rand van 1,2 mm om de schermbeschermer te kunnen plaatsen.

Camera-uitstulping

Het cameramodulegebied heeft een opstaande rand van 0,5–1 mm nodig om te voorkomen dat de lens vlakke oppervlakken raakt. Schuine of afgeronde randen van de camera-uitsparing moeten worden aangebracht om printfouten te verminderen en een strakker uiterlijk te verkrijgen.

Knoppen met overlay versus uitsparingen

Flexibele knopoverlays (0,6–0,8 mm dik TPU over de knoppen) geven tactiele feedback en beschermen de knoppen tegelijkertijd tegen directe impact. Open uitsparingen zijn eenvoudiger te printen en makkelijker om goed te krijgen. Ik gebruik overlays voor de volumeknoppen (die profiteren van de bescherming) en open uitsparingen voor de aan/uit-knop (die is makkelijker op de tast te vinden).

Oplaadpoort

Voeg 0,5–1 mm extra ruimte toe aan de afmetingen van de USB-C-poort. Verschillende kabelbehuizingen hebben verschillende breedtes. Als de opening te smal is, passen sommige kabels er niet in. Het is beter om een ​​iets te grote poortopening te hebben dan elke keer een mes nodig te hebben om een ​​kabel aan te sluiten.

Wanddikte

1,5–2,5 mm voor de hoofdwanden. Verstevigde hoeken van 3–4 mm waar de impact het grootst is. Gyroid- of honingraatstructuur absorbeert energie in meerdere richtingen, wat belangrijk is voor valbescherming.

Waar vind ik telefoonspecifieke STL's?

Het ontwerpen van een telefoonhoesje helemaal vanaf nul in Fusion 360 duurt 2-3 uur als je weet wat je doet. Het vinden van een bestaand STL-bestand duurt slechts 2 minuten.

• iPhone 16-serie van Victronix (Printables) behandelt alle iPhone 16-modellen met regelmatige updates.
• Universele parametrische telefoonhoes van PeteLaric Thingiverse is een OpenSCAD-ontwerptool waarmee je de afmetingen van je telefoon invoert en een passend hoesje genereert.
• Ontwerpgids voor telefoonhoesjes van 3DX Het boek behandelt alle aspecten van het ontwerp, van wanddikte en randhoogte tot valbeveiliging, van begin tot eind.

Voor minder gangbare telefoonmodellen kun je op Printables en Thingiverse zoeken op de exacte modelnaam van je telefoon. Als je niets vindt, is de parametrische OpenSCAD-behuizing een goed uitgangspunt. Meten, aanpassen, printen. Bekijk de collectie van gangbare filamenten voor TPU-opties.

Ideeën voor personalisatie

Dit is waar printen beter is dan kopen. Je kunt geen commercieel hoesje van $10 laten maken met je naam erop, een kaartsleuf aan de achterkant en een aangepaste textuur. Printen kost allemaal één printopdracht.

• Verhoogde tekst of logo: 0,4–0,8 mm boven het oppervlak. Embossing in één kleur die zichtbaar is bij strijklicht.
• Textuurpatronen: Voronoi, zeshoekig, diamantvormig kartelen. Deze verbeteren de grip en verbergen tegelijkertijd de lijntjes in de lak.
• Kaarthouder: een gleuf aan de achterkant voor 1-2 kaarten. De opening moet zo strak zijn ontworpen dat de kaart er bij dagelijks gebruik in blijft zitten, maar los genoeg om er met één hand uit te kunnen halen.
• Kickstand: een apart klikbaar onderdeel of een flexibel scharnier dat in de behuizing is geïntegreerd.
• Bevestigingsgat: een verstevigde opening in een van de hoeken voor een polsbandje.

Voor TPU-printtechnieken die verder gaan dan telefoonhoesjes, Handleiding voor TPU-meubelpoten dekt hetzelfde materiaal af bij verschillende Shore-hardheden. En voor volledig draagbare TPU-projecten, handleiding voor cosplay-pantser Het drijft TPU tot het uiterste. Handleiding voor het monteren van een GoPro Dit artikel behandelt TPU-trillingsdemping als je geïnteresseerd bent in het gebruik van flexibel materiaal voor functionele fietsaccessoires.
