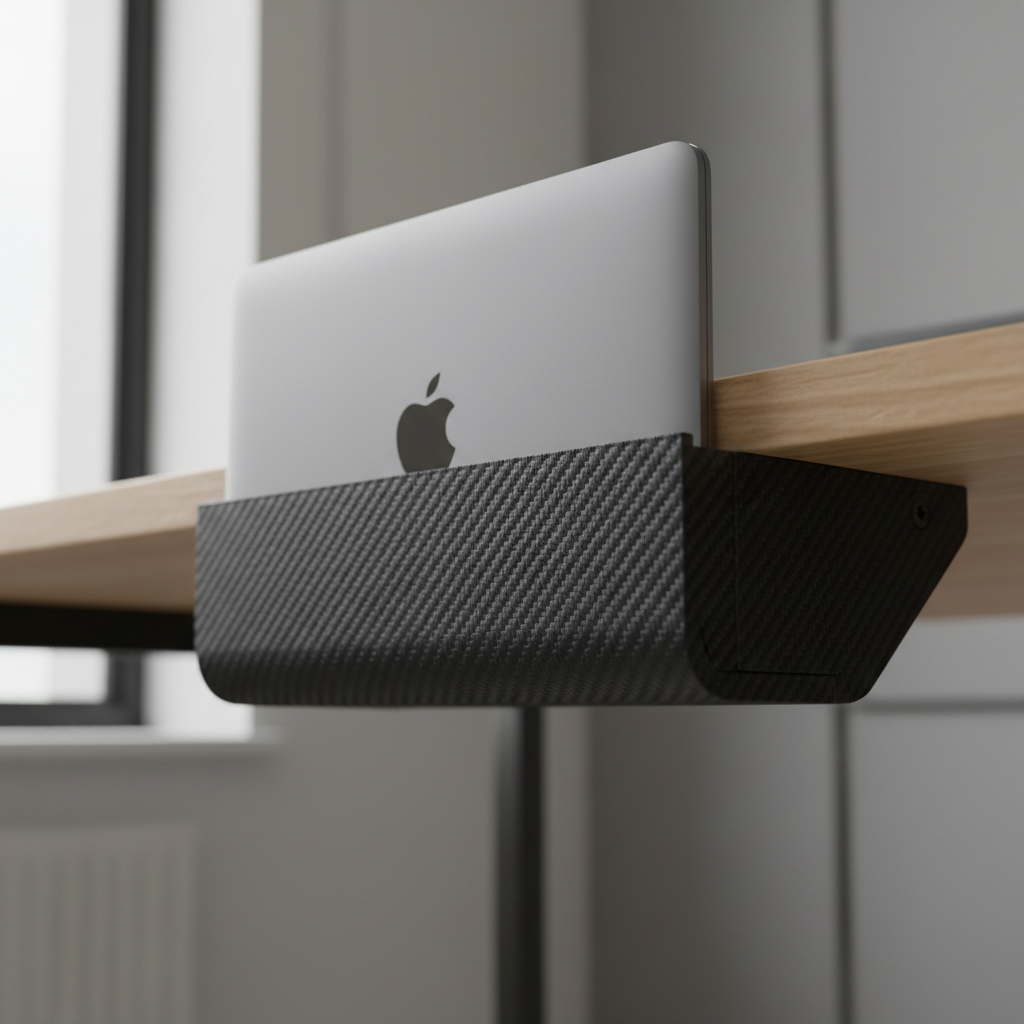

Kunt u betrouwbare laptophouders voor onder uw bureau veilig 3D-printen?

Kun je op een veilige manier betrouwbare laptophouders voor onder je bureau 3D-printen?

De aantrekkingskracht van een 3D-geprinte laptophouder voor onder het bureau is onmiskenbaar: het creëert meer ruimte op het bureau, verbetert het kabelbeheer en zorgt voor een strakke, professionele uitstraling. Voor veeleisende gebruikers en eigenaren van kleine bedrijven ligt het echter op het spel bij een simpel hobbyproject. Je print niet zomaar een plastic beugel; je vertrouwt erop dat een 3D-geprinte, vrijdragende constructie een waardevol werkstation – vaak duizenden euro's waard – voor onbepaalde tijd zal dragen.

In een professionele workflow is een storing niet zomaar een "mislukte afdruk"; het betekent schade aan de apparatuur en operationele stilstand. De vraag is niet of u kan Je kunt wel een houder printen, maar de vraag is of je er een kunt printen die jarenlang functioneel betrouwbaar en veilig is. Om dit te bereiken, moeten we verder kijken dan de basisprincipes. PLA en zich te richten op materialen van technische kwaliteit en structurele principes die worden gebruikt in hoogwaardige industrieën.

De onzichtbare dreiging: waarom "sterke" prints vaak falen

De meest voorkomende fout bij functioneel 3D-printen is het kiezen van een materiaal uitsluitend op basis van de "treksterkte" (hoeveel kracht er nodig is om het onderdeel te breken). Hoewel treksterkte belangrijk is, hebben bureauhouders te maken met een andere vijand: Kruipen.

Inzicht in kruip en warmtevervorming

Kruip is de neiging van een vast materiaal om langzaam te bewegen of permanent te vervormen onder invloed van aanhoudende mechanische spanningen. Bij een opstelling onder het bureau is het gewicht van de laptop een constante belasting. Na weken of maanden kan een beugel, geprint in een materiaal met een lage kruipweerstand – zoals een standaard beugel – vervormen. PLA of PETG—zal langzaam doorzakken, zelfs als het nooit echt breekt.

Bovendien versnelt omgevingswarmte dit proces. Moderne, krachtige laptops blazen vaak lucht uit met temperaturen tussen 50 °C en 60 °C. Als uw beugel zich in de buurt van deze uitlaatopeningen bevindt, wordt de hittebestendigheid (HDT) van het materiaal cruciaal.

Onze analyse van de structurele betrouwbaarheid gaat uit van een laptopbelasting van 2,0 kg gedurende een continue belastingperiode van 30 dagen. We hebben de volgende parameters gemodelleerd om de "veilige zone" voor functionele beugels te definiëren:

Parameter	Waarde of bereik	Eenheid	Motivering
Laadvermogenmassa	1,5 - 3,0	kg	Assortiment moderne professionele laptops
Omgevingstemperatuur	25 - 60	°C	Inclusief kamertemperatuur en afvoer van laptoplucht.
Ontwerp het leven	> 8.760	uren	Minimale levensduur van 1 jaar, ononderbroken gebruik.
Veiligheidsfactor	3.0x	verhouding	Norm voor niet-kritische constructieonderdelen
HDT-vereiste	> 85	°C	De uitlaattemperatuur moet minimaal 25°C hoger zijn.

Materiaalselectie: Techniek voor een lange levensduur

Voor een betrouwbare bureauhouder heb je een materiaal nodig dat een hoge stijfheid combineert met een uitstekende thermische stabiliteit. Uit onze ervaring met het ondersteunen van professionele gebruikers komen drie belangrijke kandidaten naar voren.

1. ABS-GF25 (glasvezelversterkt) ABS)

Standaard ABS Het is een essentieel materiaal voor functionele onderdelen, maar het is gevoelig voor kromtrekken en vertoont een matige kruip. Echter, ABS-GF25 Filament verandert de vergelijking. Door de versterking van de ABS Door de matrix met 25% glasvezel wordt het materiaal aanzienlijk stijver.

Het voordeel: Professionele makers hebben door vallen en opstaan ​​ontdekt dat ABS-GF25 vertoont ongeveer 60% minder doorbuiging op lange termijn dan de standaard. ABS bij het dragen van lasten van 2 kg gedurende 30 dagen.Dit maakt het een ideale keuze voor beugels die perfect horizontaal moeten blijven.

2. PET-CF (Koolstofvezelversterkt) PET)

Als u de hoogste mate van dimensionale stabiliteit en chemische bestendigheid nodig heeft, PET-CF Gloeidraad is de beste keuze. In tegenstelling tot de standaard PETG, wat enigszins "flexibel" kan zijn, PET-CF gebruikt Smart Vezelversterkingstechnologie om een ​​stijf intern netwerk te creëren.

Het voordeel: PET-CF Gloeidraad Het materiaal heeft een Vicat-verwekingstemperatuur van 148,8 °C en een HDT van 86,7 °C. Dit biedt een aanzienlijke veiligheidsbuffer tegen de warmte die vrijkomt bij de uitlaat van laptops. De lage vochtabsorptie (0,5%) zorgt ervoor dat het onderdeel niet degradeert of aan sterkte verliest in vochtige kantooromgevingen.

3. ASA (Acrylonitril-styreenacrylaat)

ASA wordt vaak aangehaald als de "professional" ABSHet biedt vergelijkbare mechanische eigenschappen, maar met een superieure UV-bestendigheid en een iets hogere HDT-waarde.

Ontwerpheuristieken op professioneel niveau voor vrijdragende belastingen

Zelfs het beste materiaal zal het begeven als het ontwerp gebrekkig is. Volg bij het maken van een vrijdragende beugel (waarbij het gewicht aan één kant wordt ondersteund) deze professionele vuistregels om de veiligheid te garanderen.

De 4x Hoogteregel

Om overmatige hefboomwerking en koppel op uw montageschroeven te voorkomen, mag de onondersteunde horizontale overspanning van uw beugel niet meer dan 4 keer de verticale hoogte van de montageplaat bedragen.

• Voorbeeld: Als uw montageplaat 50 mm hoog is, mag uw horizontale plank idealiter niet langer zijn dan 200 mm. Bij grotere afmetingen kunnen zelfs materialen van koolstofvezel aan het uiteinde doorbuiging vertonen.

De kracht van inzetstukken

Gebruik nooit een simpele L-vorm van 90 graden. Ervaren ontwerpers voegen altijd driehoekige verstevigingsribben toe op de plek waar de horizontale plank de verticale montageplaat raakt.

• De impact: Deze eenvoudige toevoeging kan de breukbelasting met een factor 3 tot 4 verhogen door de spanning over een groter oppervlak van de beugel te verdelen.

Inzetstukken die met warmte worden vastgezet versus zelfborende schroeven

De interface tussen het geprinte onderdeel en de hardware van het bureau is steevast de zwakste schakel in de keten.

• De oplossing: Gebruik hittebestendige messing inzetstukken. Door het inzetstuk in het plastic te smelten, verdeel je de belasting over meerdere lagen van de print. Dit vermindert spanningsconcentratie en voorkomt dat de schroeven het plastic na verloop van tijd beschadigen door trillingen of gewicht.

Hardwarevereisten voor professionele resultaten

Het printen van technische materialen zoals ABS-GF25 of PET-CF Dit vereist meer dan een instapmodel hobbyprinter. Om de noodzakelijke hechting tussen de lagen te bereiken voor structurele veiligheid, moet je de thermische omgeving van de print controleren.

Actieve kamerverwarming

Materialen zoals ABS En ASA Ze zijn gevoelig voor delaminatie (het loslaten van lagen) als ze te snel of ongelijkmatig afkoelen. Een verwarmde kamer is niet zomaar een luxe; het is een vereiste voor structurele integriteit.

• De Qidi Technologie Q2 3D-printer Het beschikt over een actieve kamerverwarming die een temperatuur van 65 °C bereikt, waardoor het gehele onderdeel gecontroleerd afkoelt en de hechting tussen de lagen wordt gemaximaliseerd.
• Voor grotere of complexere beugels, de QIDI MAX4 3D-printer Het beschikt over een actief kamersysteem van de derde generatie dat zorgt voor een gelijkmatigere warmteverdeling bij 65 °C. Deze verbeterde thermische consistentie is essentieel voor het verminderen van interne spanningen in glasvezel- en koolstofvezelcomposieten, waardoor het onderdeel minder snel vervormt of scheurt onder belasting.

Gloeien voor Maximmuunsterkte

Voor onderdelen afgedrukt in PET-CF Gloeidraad, Je kunt de mechanische eigenschappen verder verbeteren door middel van gloeien. Door het geprinte onderdeel 4 tot 8 uur in een gecontroleerde oven van 80-100 °C te plaatsen, kunnen de polymeerketens zich herorganiseren, waardoor de stijfheid en hittebestendigheid van het onderdeel aanzienlijk toenemen.

De bredere context: 3D-printen als industriële productie

De verschuiving van het printen van 'speelgoed' naar het printen van 'gereedschap' maakt deel uit van een grotere wereldwijde trend. Additieve productie wordt nu gebruikt voor hoogwaardige componenten van elektrische voertuigen om het gewicht te verminderen en de R-waarde te verkorten.&D-cycli, zoals vermeld in een Casestudy uit 2022 over het ontwerp van elektrische voertuigen.

Wanneer je een laptophouder print met professionele filamenten en hardware, maak je gebruik van dezelfde principes van betrouwbaarheid en materiaalkunde die ook in deze baanbrekende toepassingen worden toegepast.

Definitieve veiligheidschecklist

Voordat je je laptop onder je bureau hangt, voer je deze laatste controle uit:

1. HDT-controle: Heeft uw materiaal een HDT (Heat Delay Temperature) die minstens 30 °C hoger is dan de maximaal verwachte omgevingstemperatuur (ongeveer 90 °C voor de veiligheid)?
2. Oriëntatie: Heb je de beugel op zijn zijkant geprint? Door "plat" te printen, zorg je ervoor dat de lagen over de hele lengte van de beugel lopen, waardoor de belasting de lagen niet uit elkaar trekt (spanning in de Z-as).
3. Vullingsdichtheid: Gebruik voor structurele onderdelen minimaal 40% vulling met een "Gyroid" of "Cubic" patroon voor sterkte in meerdere richtingen.
4. Aantal muren: Verhoog het aantal wanden (omtreklagen) tot minimaal 4 of 6. De sterkte van een onderdeel komt voornamelijk van de buitenste lagen, niet van de vulling.
5. Stresstest: Na installatie dient u gedurende 10 minuten tweemaal het gewicht van de laptop (ongeveer 4-5 kg) erop te plaatsen. Als u zichtbare doorbuiging ziet of kraken hoort, is het ontwerp of het materiaal onvoldoende.

Door je te richten op kruipweerstand, actieve kamerverwarming toe te passen en beproefde ontwerpprincipes te volgen, kun je 3D-printen transformeren van een hobbyproject naar een betrouwbare professionele oplossing voor je werkplek.

Vrijwaring: Dit artikel is uitsluitend bedoeld ter informatie. Het 3D-printen van functionele onderdelen brengt risico's met zich mee, zoals materiaalbreuk en schade aan de apparatuur. Voer altijd onafhankelijke belastingstests uit en raadpleeg de specificaties van de fabrikant voordat u 3D-geprinte onderdelen gebruikt voor dragende toepassingen met kostbare elektronica.

Referenties

• ScienceDirect: Implementatie van AM-technologieën in het ontwerp van elektrische voertuigen
• NIST: Geavanceerde materialen voor additieve productie
