Comment assembler deux impressions 3D?

Les imprimantes 3D ont une taille limitée, mais cela ne signifie pas nécessairement que vous ne pouvez pas produire des objets plus grands. Si une seule impression ne suffit pas, vous pouvez coller plusieurs pièces ensemble. Il existe des méthodes efficaces pour assembler des pièces imprimées en 3D : vous pouvez les coller ensemble, fixer des vis ou d'autres éléments de fixation, souder des pièces ou concevoir des pièces qui s'assemblent. Ces méthodes vous aident à créer des objets plus grands, à fusionner différents matériaux et à concevoir des pièces mobiles ou démontables.

Méthode 1 : utiliser des adhésifs pour assembler des pièces imprimées en 3D

Les adhésifs créent une liaison chimique entre deux surfaces. Il suffit d'appliquer un adhésif liquide sur les pièces à assembler, de les presser ensemble et d'attendre que l'adhésif durcisse. Chaque adhésif étant plus ou moins adapté à chaque matériau et projet, il est important de bien choisir.

Types d'adhésifs

Super Glue (Cyanoacrylate)

La super colle durcit en quelques secondes, ce qui la rend idéale pour les réparations rapides Matériaux d'impression 3D Comme le PLA, l'ABS et le PETG, il est facile à trouver et à utiliser. Cependant, les liaisons peuvent se rompre sous l'effet de la contrainte et il ne comble pas bien les espaces vides. Il laisse parfois des traces blanches à la surface.

Époxy en deux parties

L'époxy crée des liaisons très solides et est compatible avec la plupart des matériaux d'impression 3D. Il comble bien les espaces vides et peut être poncé ou peint après durcissement. Cependant, sa prise est plus longue, il faut le mélanger et il peut être salissant. Des pinces seront nécessaires pour maintenir les pièces pendant le durcissement.

Colle PVA (colle blanche)

colle PVA Sûr et facile à nettoyer, il est idéal pour les assemblages temporaires ou les essais d'ajustement. Cependant, il n'est pas très résistant et se dissout dans l'eau. Idéal pour les projets éducatifs ou les assemblages temporaires avec du PLA, de l'ABS ou du PETG.

Adhésifs spécialisés

Ces adhésifs sont spécialement conçus pour les pièces imprimées en 3D. Ils sont souvent efficaces, mais plus chers que les colles classiques. Vérifiez les matériaux compatibles avant d'acheter.

Préparation des surfaces pour de meilleures adhérences

Une bonne préparation de surface conduit à des liaisons plus solides :

• Nettoyez toute poussière ou huile - elles peuvent empêcher une bonne adhérence
• Poncez légèrement les surfaces lisses pour donner à la colle quelque chose à adhérer
• Essuyez tout avec de l'alcool isopropylique
• Pour les plastiques difficiles à coller, pensez à utiliser un apprêt

Conseils pour l'application des adhésifs

Quelques étapes clés vous aideront à obtenir de meilleurs résultats :

• Utilisez juste assez d'adhésif - trop d'adhésif crée des dégâts et peut affaiblir la liaison
• Maintenir les pièces alignées pendant que l'adhésif durcit
• Utilisez des pinces si nécessaire, en particulier pour les joints structurels
• Suivez les instructions du fabricant concernant le temps de séchage
• Tenez compte de la manière dont la conception de votre joint affecte la résistance : les joints à recouvrement fonctionnent souvent mieux que les joints droits bout à bout.

Réfléchissez aux besoins de votre projet. Pour des assemblages simples et rapides, la super glue peut être idéale. Pour des travaux nécessitant une grande résistance, optez pour l'époxy. Adaptez votre colle aux exigences de votre projet et vous obtiendrez de meilleurs résultats.

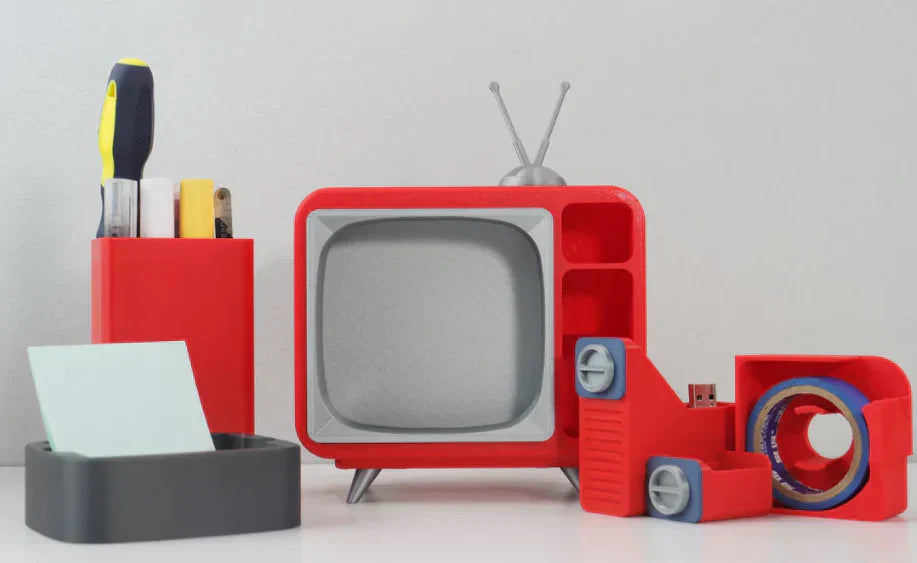

Contenu créé par @cicstancoe à l'aide de l'imprimante QIDI 3D X-Plus

Méthode 2 : Assembler des pièces avec des attaches mécaniques

Les fixations mécaniques telles que les vis, les boulons, les goupilles et les rivets maintiennent physiquement pièces imprimées en 3D Contrairement à la colle, la plupart des fixations mécaniques permettent de démonter les pièces ultérieurement, ce qui est pratique pour les réparations ou les ajustements.

Types de fixations que vous pouvez utiliser

Vis autotaraudeuses

Vis autotaraudeuses Ils sont faciles à utiliser et largement disponibles. Ils fonctionnent parfaitement avec le PLA, l'ABS et le PETG pour la conception de trous de vis dans vos impressions. Veillez simplement à ne pas trop les serrer, car cela pourrait endommager les filetages en plastique.Ils conviennent aux joints de base et aux panneaux d'accès, mais peuvent ne pas résister à un démontage fréquent.

Vis et boulons mécaniques

Lorsque vous avez besoin de connexions plus solides, en particulier pour les pièces que vous démonterez souvent, vis ou boulons mécaniques avec écrous fonctionnent mieux que les vis autotaraudeuses. Elles sont idéales pour les assemblages porteurs dans tous les types de matériau d'impression 3DLe compromis est que votre conception nécessite des trous pour les vis et de l'espace pour les écrous, et vous aurez également besoin d'outils pour l'assemblage.

Goupilles et chevilles

Les goupilles et les chevilles sont simples et bon marché. Elles sont idéales pour aligner des pièces ou renforcer des assemblages collés. Vous pouvez également les utiliser pour des charnières ou des décorations. Bien qu'elles ne soient pas très solides seules, elles fonctionnent bien en combinaison avec d'autres méthodes d'assemblage. Le principal défi consiste à aligner correctement les trous.

Rivets

Les rivets permettent des assemblages solides et permanents, et conviennent parfaitement aux pièces fines. Ils offrent un aspect soigné, mais leur pose nécessite des outils spécifiques. Soyez prudent avec les plastiques souples : les rivets peuvent les écraser. Utilisez des rivets pour des assemblages rigides et indémontables.

Conception de pièces pour fixations mécaniques

Votre modèle 3D doit comporter des trous correspondant à la taille de vos fixations. Pour les vis ou les boulons, prévoyez un espace pour les écrous et l'accès aux outils ; vous aurez besoin d'espace pour un tournevis ou une clé. Les utilisateurs expérimentés peuvent créer des filetages dans le modèle pour les vis, mais cela nécessite une attention particulière à la taille et à l'espacement. Une bonne planification dès la conception facilite grandement l'assemblage.

Conseils d'assemblage

• Percer des avant-trous pour les vis dans les plastiques plus durs
• Ne serrez pas trop fort : les fils en plastique se dénudent facilement
• Utilisez des rondelles avec des boulons pour répartir la pression
• Pour des filetages plus résistants, pensez aux inserts thermofixés

L'essentiel est d'adapter la fixation à vos besoins. Pensez à la solidité de l'assemblage et à la nécessité éventuelle de le démonter ultérieurement.

Méthode 3 : souder des pièces imprimées en 3D ensemble

Le soudage thermique assemble des pièces en plastique en les faisant fondre au niveau du joint. Vous pouvez utiliser un stylo de soudage à filament, un équipement à ultrasons ou des solvants chimiques pour créer ces liaisons. Chaque méthode fonctionne différemment et a des utilisations spécifiques.

Trois façons de souder

Stylos de soudage à filament

Un stylo d'impression 3D peut fonctionner comme un outil de soudage. Abordable, il est idéal pour combler les espaces vides ou assembler des formes complexes. Il fonctionne avec le PLA, l'ABS et le PETG. Bien que des soudures nettes demandent de la pratique, il est utile pour les réparations et le renforcement d'autres joints. Son principal inconvénient est sa lenteur et la résistance de la soudure dépend de votre habileté.

Soudage par ultrasons

Cette méthode industrielle permet d'obtenir très rapidement des soudures solides et homogènes. Elle fonctionne bien avec les plastiques ABS, PC et PP. Cependant, elle nécessite un équipement coûteux auquel la plupart des bricoleurs n'ont pas accès. Elle est principalement utilisée en production où de nombreuses pièces identiques doivent être assemblées.

Soudage au solvant

Avertissement: Cette méthode nécessite un soin particulier. Elle utilise des produits chimiques pour fondre et fusionner les plastiques, créant ainsi des joints très solides. Cependant, elle est principalement destinée plastique ABS en utilisant de l'acétone. Les solvants peuvent être dangereux ; une bonne ventilation et un équipement de sécurité sont nécessaires. Trop de solvant fragilise facilement le plastique. N'essayez pas cette méthode avec du PLA ; les débutants devraient l'éviter.

Points de sécurité importants

• Souder uniquement des matériaux similaires ensemble
• Contrôlez soigneusement la chaleur pour empêcher la déformation
• Travailler dans un endroit bien ventilé, en particulier avec des solvants
• Utilisez des joints bout à bout ou des joints à recouvrement pour les connexions les plus solides

Conseils d'utilisation d'un stylo de soudage

• Appliquer le filament fondu avec un contrôle constant
• Construisez la soudure en couches minces
• Poncez la soudure si nécessaire pour l'apparence.

Vous pouvez choisir votre méthode de soudage en fonction de vos matériaux et de vos besoins. Pour la plupart des projets domestiques, un stylo de soudage à filament offre le meilleur rapport coût/convivialité.

Méthode 4 : Concevoir des pièces emboîtables

Les éléments emboîtables relient les pièces grâce à des formes intégrées au modèle 3D. Les pièces s'emboîtent, s'enclenchent ou se pressent sans colle ni vis. Certaines connexions peuvent être démontées ultérieurement, tandis que d'autres sont permanentes.

Types de fonctions de verrouillage

Ajustements rapides

Ces joints sont dotés de crochets ou de languettes qui s'enclenchent dans les espaces prévus à cet effet. Ils sont parfaits pour les boîtiers, les couvercles et les pièces que vous devez ouvrir de temps en temps. Bien qu'ils soient faciles à concevoir et ne nécessitent aucun outil pour leur assemblage, ils peuvent s'affaiblir avec le temps et nécessitent une impression précise pour fonctionner correctement.

Assemblages en queue d'aronde

Les queues d'aronde utilisent des formes en coin qui s'assemblent. Elles résistent à l'arrachement et sont esthétiques. Elles conviennent parfaitement aux meubles et aux pièces structurelles nécessitant une grande résistance. Leur conception et leur impression correctes nécessitent plus de compétences, mais elles permettent des assemblages robustes.

Assemblages à tenon et mortaise

Une pièce comporte un tenon qui s'insère dans un trou (mortaise) de l'autre. Relativement simples à concevoir, ils permettent de maintenir les pièces alignées. Pour plus de solidité, vous pouvez ajouter de la colle ou des goupilles. Ces assemblages sont parfaits pour les cadres et les meubles.

Joints à ajustement serré

Les pièces sont conçues pour s'emboîter parfaitement par friction. Elles sont simples, mais nécessitent une impression très précise. L'emmanchement par pression est idéal pour les engrenages, les roulements et les boutons. Soyez prudent lors de l'assemblage : une force excessive peut fissurer les pièces.

Exigences de conception et mesures

Obtenir des fonctions d'emboîtement réussies commence par une bonne conception. logiciel de CAO pour effectuer des mesures précises. Tenez compte de la façon dont votre imprimante Les matériaux peuvent affecter l'ajustement. Testez d'abord de petites sections pour vérifier que les pièces s'assemblent correctement. Réfléchissez au choix du matériau : certains plastiques sont plus flexibles pour les assemblages par encliquetage, tandis que d'autres sont plus rigides pour les assemblages par pression.

Méthodes et techniques d'assemblage

Essayez d'assembler les pièces avant l'assemblage final. Exercez une légère pression lors de l'assemblage ; un marteau souple ou une pince à becs souples peuvent aider. Pour les assemblages serrés, un peu de graisse silicone facilite l'assemblage.

De bons emboîtements peuvent accélérer l'assemblage et éliminer le recours à des fixations supplémentaires. La clé réside dans une conception et des tests minutieux pour obtenir un ajustement parfait.

Améliorez vos impressions 3D grâce aux techniques d'assemblage !

Les fixations mécaniques permettent un démontage ultérieur. Le soudage crée des assemblages solides et sans joint. L'emboîtement des pièces élimine les pièces superflues. Choisissez votre méthode en fonction de votre construction et de son fonctionnement. Les constructions simples peuvent utiliser uniquement de la superglue, tandis que les constructions complexes peuvent recourir à différentes méthodes d'assemblage. Testez d'abord sur de petites pièces et respectez toujours les consignes de sécurité lors de l'application de colles ou de matériaux de soudage.
