Hoe je vervangende clips voor losse raamhorren kunt 3D-printen

De frustratie is herkenbaar voor elke huiseigenaar: een hor die rammelt in de wind of er helemaal uitvalt omdat een klein plastic clipje is afgebroken. Deze onderdelen zijn vaak de "zwakste schakel" in het onderhoud van een huis. Door blootstelling aan intense uv-straling en seizoensgebonden temperatuurschommelingen verandert het in de fabriek gegoten plastic na verloop van tijd in broze scherven. Het vervangen ervan betekent meestal een vervelend ritje naar de bouwmarkt, om er vervolgens achter te komen dat ze het specifieke, twintig jaar oude model niet op voorraad hebben.

We hebben ontdekt dat 3D-printen meer biedt dan alleen een tijdelijke oplossing; het stelt je in staat om een ​​vervangend onderdeel te ontwerpen dat zelfs beter is dan het origineel. Door de juiste materialen te kiezen en professionele ontwerpprincipes toe te passen, kun je clips produceren die bestand zijn tegen UV-straling en hun veerkracht jarenlang behouden. Deze handleiding beschrijft hoe je van een kapot onderdeel een hoogwaardige, op maat gemaakte oplossing kunt maken met behulp van industriële desktopfabricage.

De materiaalkunde van een lange levensduur in de buitenlucht

Bij het printen van onderdelen voor de buitenkant van huizen is de materiaalkeuze de meest cruciale beslissing. De grootste vijand is niet mechanische kracht, maar de zon. Volgens de NIST-onderzoek naar geavanceerde materialen voor additieve productie, Omgevingsfactoren hebben een aanzienlijke invloed op de prestaties van polymeren op de lange termijn.

ASA vs. ABSDe UV-strijd

Hoewel veel hobbyisten naar ABS Acrylonitril-butadieen-styreen (ABS) is, vanwege zijn sterkte, een slechte keuze voor raamclips. ABS Onder invloed van UV-licht degradeert het snel en wordt het binnen één seizoen geel en broos. Wij raden aan ASA (Acrylonitril-styreenacrylaat) als professioneel alternatief. ASA deelt de mechanische eigenschappen van ABS maar beschikt over een aangepaste chemische structuur die een uitzonderlijke UV-bestendigheid biedt. In onze ervaring met buitencomponenten, ASA clips behouden hun flexibiliteit en structurele integriteit 2-3 keer langer dan ABS equivalenten in direct zonlicht.

PETGHet evenwichtige alternatief

Voor wie een snellere print nodig heeft met minder risico op kromtrekken, PETG Rapido is een uitstekende kandidaat. PETG Het biedt een evenwicht tussen treksterkte en slagvastheid. De UV-bestendigheid is echter lager dan... ASAHet is aanzienlijk beter dan PLA. PETG Rapido Het is met name handig voor klemmen die een "veerwerking" vereisen, omdat het minder gevoelig is voor "kruip"—de neiging van een materiaal om permanent te vervormen onder constante spanning.

Onze materiaalaanbevelingen zijn gebaseerd op de vuistregel dat de levensduur buitenshuis een product is van UV-stabiliteit vermenigvuldigd met thermische weerstand. ASA is de belangrijkste aanbeveling voor gebieden met veel zon, terwijl PETG is de noodoplossing voor gebruiksgemak in schaduwrijke of gematigde zones.

Ontwerpen voor mechanische belasting en "flexibele scharnieren"

Een veelgemaakte fout bij het 3D-printen van vervangende onderdelen is dat ze te stijf zijn. Een raamclip moet flexibel zijn om vast te klikken en vervolgens constante druk uitoefenen om het scherm op zijn plaats te houden. Als het ontwerp te stijf is, zullen de interne spanningen uiteindelijk leiden tot het loslaten van de lagen.

Het principe van het levende scharnier

Om ervoor te zorgen dat de clip kan buigen zonder te breken, maken we gebruik van het "flexibele scharnier"-principe. Dit houdt in dat een specifiek gedeelte van het onderdeel dunner is dan de rest, waardoor de buiging naar een gecontroleerd gebied wordt geleid.

• Optimale dikte: Wij adviseren een dikte van 1,5 mm tot 2,0 mm voor het buigzame gedeelte. Dit biedt voldoende stevigheid voor de constructie, terwijl het materiaal flexibel genoeg blijft voor de installatie.
• Tolerantieverschillen: Op basis van patronen die we zien bij reparaties van hang- en sluitwerk, moet u een speling van 0,2 mm tot 0,3 mm aanhouden tussen de haak van de clip en het raamkozijn.Dit houdt rekening met "materiaalverschuiving" in de loop van de tijd en zorgt ervoor dat de clip niet onmogelijk te verwijderen wordt.

De structuur versterken

Ongeacht het percentage opvulling, de stevigheid van een klein functioneel onderdeel komt van de omtrek (wanden). We raden aan om 3-4 omtrekwanden te gebruiken. Dit creëert een solide "schil" die waterindringing voorkomt en de naar buiten gerichte druk van het schermframe weerstaat.

Snijstrategieën voor Maxmaximale duurzaamheid

De manier waarop je het onderdeel op het printbed positioneert, is net zo belangrijk als het ontwerp zelf. 3D-prints zijn inherent anisotroop, wat betekent dat ze zwakker zijn in de Z-as (tussen de lagen) dan in de X- en Y-assen.

Korrelrichting (oriëntatie)

Zie de lagen als de nerf in hout. Je wilt absoluut voorkomen dat de buigkracht de lagen uit elkaar trekt. Voor clips raden we aan om "op de rand" te printen. Dit zorgt ervoor dat de laaglijnen loodrecht op de buigspanning lopen. Als een clip plat wordt geprint, wordt het "haakje" alleen vastgehouden door de dunne verbinding tussen de lagen, waardoor het gemakkelijk kan breken.

Vulling en wanddichtheid

Voor kleine onderdelen zoals clips zijn de "besparingen" op materiaal verwaarloosbaar. We raden een vullingsgraad van 100% aan voor maximale dichtheid. Gebruik een snel en betrouwbaar filament zoals PETG Rapido Hiermee kunt u deze hoge dichtheidsinstellingen behouden zonder de printtijd significant te verlengen.

Modelleren van de duurzaamheid van clips (scenarioanalyse)

Om de impact van deze keuzes aan te tonen, hebben we de verwachte prestaties van een standaard retentieclip onder herhaalde belasting gemodelleerd.

Dit model gaat uit van een deterministisch scenario voor een standaard 25 mm bevestigingsclip die gebruikt wordt in een raamkozijn van een woonhuis. Het is een scenariomodel gebaseerd op gangbare praktijksituaties, niet op een gecontroleerde laboratoriumstudie.

Technische frictie overwinnen: de rol van de verwarmde kamer

Printen met hoogwaardige materialen zoals ASA of ABS Dit introduceert vaak "wrijvingspunten" voor de gebruiker, met name kromtrekken en krimpen. Omdat deze materialen krimpen tijdens het afkoelen, kunnen de hoeken van het onderdeel loskomen van het printbed, waardoor de maatnauwkeurigheid verloren gaat.

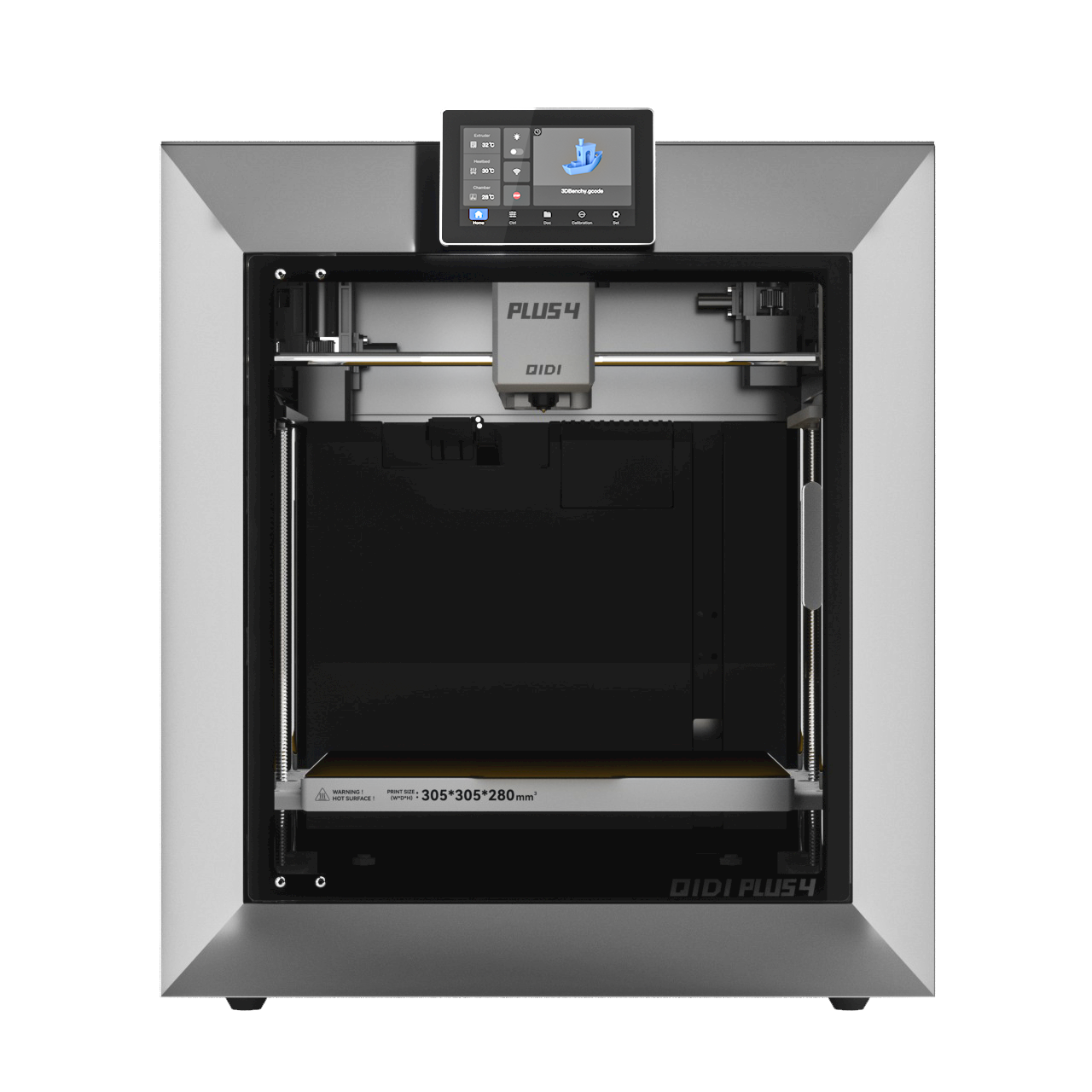

Hier wordt de hardwarecapaciteit essentieel. Professionele machines zoals de QIDI Plus4 3D-printer of de QIDI Max4 3D-printers Gebruik maken van actieve kamerverwarming. Door een constante interne temperatuur te handhaven (tot 65 °C in de QIDI Plus4 3D-printerDe printer voorkomt dat het materiaal te snel afkoelt. Deze "verminderde wrijving" tijdens het printproces zorgt ervoor dat de toleranties van 0,2 mm daadwerkelijk in het eindproduct worden gehaald.

Voor kleinere werkplaatsen of die net beginnen met functionele reparaties, is de QIDI Q2 3D-printer Het biedt een instapniveau voor deze professionele functies, waaronder een verwarmde kamer die het gebruik van technische filamenten mogelijk maakt zonder het constante "gepruts" dat vaak gepaard gaat met machines voor hobbyisten.

Samenvatting van de belangrijkste conclusies

Om succesvol en duurzaam vervangende raamclips te 3D-printen, volg je deze tips van experts:

• Materiaalkeuze: Prioriteit geven ASA voor direct zonlicht; gebruik PETG Rapido voor schaduwrijke plekken of snelle, functionele prototypes.
• Ontwerp voor Flex: Gebruik een dikte van 1,5–2,0 mm voor het scharnier en hanteer een tolerantie van 0,25 mm om rekening te houden met materiaalkruip.
• Sterkte-instellingen: Gebruik 4 buitenwanden en 100% vulling. Oriënteer het onderdeel altijd zo dat de spanning loodrecht op de laaglijnen staat.
• Thermische regeling: Gebruik een printer met een verwarmde printkamer, zoals de QIDI Max4 3D-printers, om dimensionale nauwkeurigheid te garanderen en kromtrekken van technische filamenten te voorkomen.

Door afstand te nemen van "theoretisch geknutsel" en over te stappen op deze praktische, materiaalgerichte strategieën, kun je een alledaagse ergernis in huis omzetten in een demonstratie van de kracht van moderne additive manufacturing.

Vrijwaring: Dit artikel dient uitsluitend ter informatie. Zorg er bij het uitvoeren van huisreparaties voor dat alle onderdelen voldoen aan de plaatselijke veiligheids- en bouwvoorschriften. Gebruik altijd de juiste persoonlijke beschermingsmiddelen (PBM) bij het hanteren van 3D-printfilamenten en -machines.
