7 signes dont vous avez besoin pour remplacer la buse de l'imprimante 3D

La buse de votre imprimante 3D joue un rôle essentiel dans les coulisses - extruder des quantités précises de matériau fondu pour construire chaque couche de manière homogène. Cependant, l'usure et les petits dommages peuvent dégrader les performances d'impression prématurément et souvent insidieusement sans une inspection appropriée. Reconnaître les signes avant-coureurs d'une défaillance imminente des buses permet d'éviter les problèmes liés à des machines bouchées ou sous-performantes. Ce guide explore la signification des indicateurs clés. il est temps de remplacer de manière proactive la buse de votre imprimante 3D et de restaurer une cohérence d'impression irréprochable.

Qu'est-ce qu'une buse dans une imprimante 3D ?

Littéralement la pointe de la lance, les buses abritent l'extrémité commerciale de Imprimantes 3D FDM défense contre les obstructions et guidage approprié du filament. Les buses sont dotées d'un minuscule orifice usiné avec précision, légèrement plus grand que l'épaisseur du filament, permettant une extrusion efficace du matériau liquéfié sous pression tout en conservant une précision dimensionnelle. Elles facilitent ensuite les mouvements de pose essentiels des têtes d'impression qui déposent le matériau le long de parcours d'outils programmés.

Matériaux des buses

Une variété de matériaux sont utilisés pour construire des buses d'imprimante 3D durables et performantes, chacune avec des avantages respectifs.

• LaitonTrès abordable et thermoconducteur pour une chauffe rapide et uniforme. Plus souple et s'use plus rapidement avec des abrasifs. Convient pour PLA, ABS, etc.
• Acier trempé- Extrêmement résistant et durable. Résiste aux composites exotiques. Adhérence améliorée des couches. Coût plus élevé et conduit lentement la chaleur.
• Rubis Dureté, résistance à la chaleur et stabilité thermique exceptionnelles. Faible frottement empêchant le matériau de coller. Coût élevé du matériau, mais longévité exceptionnelle.
• carbure de tungstèneDureté proche de celle du diamant, rigidité et résistance à l'abrasion. Supporte bien les supports abrasifs à haute température. Fragile.
• Alliage cuivre/nickel- Propriétés thermiques améliorées. Faible frottement et propriétés anti-adhérentes. Bon équilibre général. Peut être coûteux.

Certaines sociétés d’imprimantes 3D reconnaissent les besoins divers des clients et offrent une compatibilité flexible. Par exemple, QIDI La technologie équipe les modèles avec des éléments interchangeables Buses en acier trempé cuivré et résistant à l'usure. Cela permet aux utilisateurs de choisir la meilleure buse en fonction de facteurs tels que type de filament, la longévité prévue et les applications prévues.

Qu'est-ce qui provoque l'usure des buses ?

Bien que bien conçue, une routine d'impression 3D normale endommage progressivement les buses au fil du temps :

1. Chauffage et refroidissement répétés

L'ouverture et la fermeture des buses à des températures chaudes ou froides provoquent des contraintes de dilatation et des fissures dues à la fatigue. Cela modifie progressivement les propriétés du matériau des buses.

2. Matériaux de filaments abrasifs

De nombreux filaments spéciaux contiennent de minuscules morceaux durs de fibre de carbone, poudres métalliques, composés luminescents, etc. Ceux-ci frottent et raclent les parois intérieures de la buse, érodant le trou de précision.

3. Températures élevées

L'impression de plastiques avancés nécessite de maintenir les buses à très haute température pendant de longues périodes, frôlant les limites du matériau. Une chaleur extrême et soutenue peut déformer la pointe et réduire la résistance de l'alliage.

4. Nettoyage de l'usure

Les tirages et essuyages à froid essentiels laissent peu à peu apparaître de minuscules bosses et défauts. Ce nettoyage mécanique use la taille et la forme des trous.

5. Dégâts de blocage et de débouchage

Les morceaux de filaments logés, les perçages et les bourrages poussés vers l'arrière rayent et abîment également la finition de la surface du trou de la buse.

La compréhension de ces raisons d’usure du noyau permet de mieux comprendre comment utiliser et entretenir soigneusement les buses pour prolonger leur durée de vie.

Signe n°1 - Extrusion incohérente

1. Comment identifier les problèmes d'extrusion inégale

Écoutez les bruits de crépitement provenant de la buse. Vérifiez les impressions pour déceler les couches fines, les espaces vides ou les sections manquantes. Ces indices indiquent généralement qu'un bouchon partiel bloque la buse, limitant ainsi la fluidité du flux. Sur des travaux plus longs, le problème s'aggrave progressivement, car le débit devient moins régulier.

2. Conséquences d'une mauvaise extrusion

Un débit irrégulier et des buses obstruées nuisent directement à la qualité d'impression. Au mieux, la qualité se dégrade légèrement avec de petits vides ou des bavures. Au pire, un débit variable provoque la séparation des couches ou le déplacement du modèle entier. L'impression devient imprévisible et ne tolère plus les géométries complexes.

Étant donné que l'instabilité de l'extrusion est souvent liée à une défaillance de la buse, considérez-la comme une incitation à évaluer l'état de la buse de plus près et à planifier les remplacements le plus tôt possible.

Signe n°2 - Baisse de la qualité d'impression

1. Problèmes de qualité d'impression émergents

Outre le débit variable, d’autres symptômes discrets se manifestent négativement sur la qualité d’impression, notamment :

• Des fils ou des mèches vaporeuses entre les sections
• Des taches de suintement aléatoires ternissent la finition de la surface
• Les lignes verticales semblent mal alignées
• Artefacts de sonnerie s'aggravant progressivement
• Mauvaises performances de pontage et de porte-à-faux

2. La connexion de la buse

Bien que l'étalonnage logiciel influence également la qualité, des décisions exposent des facteurs matériels. L'usure des buses, qui crée de minuscules interstices, favorise le suintement et altère la forme du dépôt. Des dimensions imprécises entraînent des traces de matériau mal placées. La perte de rigidité transforme les vibrations en défauts.

Si les modèles semblent progressivement plus laids sans modifications du firmware, il convient de vérifier l'intégrité et l'adéquation des buses.

Signe n°3 - Obstruction de la buse

1. Repérer les signes avant-coureurs d'obstruction

Rien n’arrête les impressions plus rapidement qu’une buse bloquée. Les signes d'un colmatage incluent l'arrêt brutal de l'extrusion par la buse, un cliquetis bruyant du moteur d'alimentation dû à une pression excessive ou un suintement de filament autour de la tête chauffante. Des morceaux tenaces logés à l'intérieur et des résidus de plastique brûlés peuvent également aggraver progressivement le colmatage.

2. Impacts des embâcles non résolus

Bien que le débouchage offre un soulagement à court terme, des blocages récurrents indiquent que la buse doit être remplacée ou mise à niveau pour éviter des dommages permanents. Si rien n'est fait, les obstructions sollicitent l'extrudeuse et peuvent endommager la tête d'impression. Les buses défectueuses libèrent également des particules qui peuvent se reboucher rapidement.

Pour éviter les obstructions gênantes des buses en cours d'impression, gardez des pièces de rechange à portée de main pour un remplacement rapide en cas de besoin. Planifiez les remplacements par lots au fur et à mesure que la consommation de filament augmente.

Signe n° 4 - Dommages visibles à la buse

1. Exemples de dommages physiques aux buses

Après une inspection minutieuse, les signaux d'alarme les plus évidents impliquent une usure ou des dommages visibles des buses, notamment :

• Ouverture d'extrusion inégale agrandie
• Morceaux manquants à l'extrémité de la buse
• Extrémités d'orifice pliées obstruant les chemins des filaments

2. Impacts des dommages aux buses

Les bosses, les rainures et les formes irrégulières le long du col de la buse modifient l'agencement et limitent le flux de matière. Parallèlement, les orifices bombés ou déchirés entraînent une perte de précision dimensionnelle, entraînant des problèmes de gonflement et de dilatation sur les impressions. Des buses défectueuses augmentent également les risques de blocage, de suintement et d'incrustation de débris de lancement sur les sorties.

De toute évidence, les buses endommagées ou érodées doivent devenir des candidates de remplacement immédiates pour des raisons de qualité d'impression et de longévité de l'imprimante avant que les problèmes ne s'amplifient.

Signe n° 5 - Fuite de matériau

La fuite inattendue de filaments fondus autour de la buse est également un signal d'alarme. Voici quelques sources de fuites de matériau gênantes :

1. Buse non entièrement fixée

Si la fixation de la buse se desserre en cours d'impression, des espaces s'ouvrent, permettant au plastique sous pression de s'échapper de manière irrégulière vers le haut. La preuve en est la solidification de brins enchevêtrés autour des blocs chauffants et des joints filetés. Pour remédier à la fuite, il faut resserrer la buse avec précaution.

2. Problèmes de fluage thermique

Parfois, le matériau suinte plus haut le long des ruptures thermiques, ce qui suggère un fluage thermique ascendant ramollissant prématurément le filament. Ces fuites de dégazage laissent présager un refroidissement et une conduction thermique inadéquats, nécessitant une correction pour une impression robuste, notamment avec des matériaux haute température.

3. Filetages et joints usés

Par ailleurs, des fuites de plastique sur les buses indiquent probablement que les barrières situées près de l'ouverture se sont détériorées au fil du temps et ne retiennent plus efficacement le matériau sous pression. Il est donc fortement recommandé de remplacer les embouts de buse usés.

Signe n°6 - Forme de buse déformée

1. Importance de la forme de la buse

Apparemment insignifiant, le profil de l'orifice de la buse oriente activement la qualité et les textures de l'extrusion. Les ouvertures coniques aux parois épaisses et effilées produisent des tracés ronds et lisses, la pression étant concentrée sur la couronne pour favoriser l'adhérence. Les bords biseautés empêchent également l'accrochage de matière et l'accumulation de débris, ce qui pourrait perturber l'extrusion.

2. Identifier l'usure anormale

Mais une utilisation intensive altère la géométrie de précision et les caractéristiques souhaitables, notamment :

• Embouts de buse aplatis
• Trous d'extrusion trop inclinés
• Profils de sortie asymétriques
• Bords arrondis dus aux brûlures et aux frottements

Les motifs d'extrusion déformés qui en résultent finissent par apparaître sous forme d'inexactitudes dimensionnelles ou de finitions défectueuses, en particulier sur les éléments verticaux de grande hauteur.

Signe n°7 - Bourrages fréquents de filaments

1. Causes du blocage du filament

Confitures Cela se produit lorsque des débris s'accumulent et bloquent le petit trou de la buse, empêchant le filament d'être tiré en douceur. Bien que des filaments sales se bloquent parfois, la plupart des blocages commencent par de petits morceaux de vieux plastique collés dans la buse et s'accumulant progressivement au fil de nombreuses impressions.

2. Fréquence de brouillage comme indicateur

Si le fait de dégager les bourrages et de remplacer le filament ne résout le problème que temporairement avant qu'un autre bourrage ne se reproduise peu après, cela indique probablement que la buse elle-même doit être remplacée en raison de problèmes d'usure croissants. Des bourrages trop fréquents, bien plus fréquents que la normale pour votre imprimante, signifient que l'orifice de la buse présente des défauts accumulés, rendant impossible une impression fiable.

Le suivi des taux de bourrage permet de déterminer si les obstructions gênantes proviennent d'une dégradation croissante des orifices de buse plutôt que de problèmes ponctuels de filament. L'utilisation des journaux permet de résoudre les problèmes fondamentaux.

Entretien et soins préventifs

Les buses sont essentielles pour des impressions de qualité. Les garder bien entretenus évite les problèmes. Ce guide partage des conseils d’entretien des buses pour prolonger leur durée de vie.

1.Habitudes prolongeant la durée de vie des buses

• Surveillez attentivement les impressions pour détecter les problèmes dès qu'ils apparaissent
• Évitez de chauffer plus que nécessaire les matériaux
• Empêcher les collisions de buses grâce au nivellement du lit d'impression
• Utilisez des filaments de nettoyage pour purger les résidus en toute sécurité
• Essuyez délicatement l'extérieur en évitant d'endommager les trous
• Inspectez l'état du trou de buse et les filetages avant l'installation

2. Contrôle de l'environnement d'impression

• Enfermez les imprimantes ou utilisez des couvercles pour maintenir des températures stables
• Utiliser une ventilation active, des ventilateurs et des filtres pour capturer les débris
• Gardez la zone propre et sans poussière pour éviter les bourrages de particules
• Installez les porte-bobines protégés loin des engrenages/courroies
• Manipulez le filament proprement pour éviter les huiles et les corps étrangers

3. Pendant le stockage et le transport

• Couvrir les ouvertures des buses ou insérer des bouchons de protection
• Détachez les buses et rangez-les en toute sécurité dans des étuis pour limiter les dommages mécaniques
• Ajoutez des indicateurs de bande comme indicateur visuel des gorges de hotend ouvertes

L'adoption de ces pratiques aidera les buses à fournir une extrusion fiable et des impressions de premier ordre pour l'ensemble de leur service. lifetime.AdditionallyUn stockage adéquat des filaments est essentiel pour maintenir la qualité d'impression. Pour en savoir plus sur la longévité des filaments, consultez notre guide sur Combien de temps dure un filament d'imprimante 3D](Combien de temps dure un filament d'imprimante 3D.

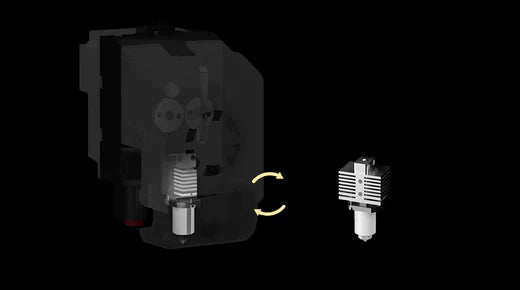

Comment remplacer les buses

Lorsque le diagnostic des problèmes indique clairement les composants de buse compromis, le remplacement restaure la cohérence d'extrusion et la qualité d'impression attendues.

1. Procédure de remplacement de la buse

L'imprimante étant hors tension en toute sécurité, procédez comme suit :

• Retirez le capot avant
• Retirer la gaine en silicone
• Augmenter la température de la buse
• Tirez le filament vers le haut
• Retirez la buse avec des gants isolants
• Remplacer la buse
• Serrer la buse à chaud
• Réduire la température de la buse. Attention aux brûlures.
• Installer la gaine en silicone
• Installer le capot avant

2. Choisir des buses de remplacement

Lors de la sélection des remplacements, tenez compte des éléments suivants :

• Le diamètre de l'orifice a un impact sur les capacités de détaillage
• Compatibilité des matériaux notamment avec les abrasifs
• Buses spécialisées anti-obstruction, durcies, etc. pour filaments délicats
• Commande groupée de pièces détachées abordables pour des échanges rapides en cas de problème

Avec des buses de remplacement de qualité à portée de main et un entretien simple, les utilisateurs peuvent résoudre les problèmes d'extrusion courants avant qu'ils ne se transforment en maux de tête plus importants par la suite.

Réflexions finales sur l'entretien des buses

La buse d'une imprimante 3D peut paraître insignifiante, mais ses performances dépendent grandement de sa durabilité et de la précision de son dépôt de matériau. Une usure progressive en fonctionnement normal peut compromettre subtilement la fiabilité de l'extrusion si les problèmes ne sont pas détectés à temps. En identifiant les indicateurs clés de détérioration de la buse et en la remplaçant rapidement, les utilisateurs garantissent la régularité de l'impression.
