Come prevenire lo spostamento dello strato

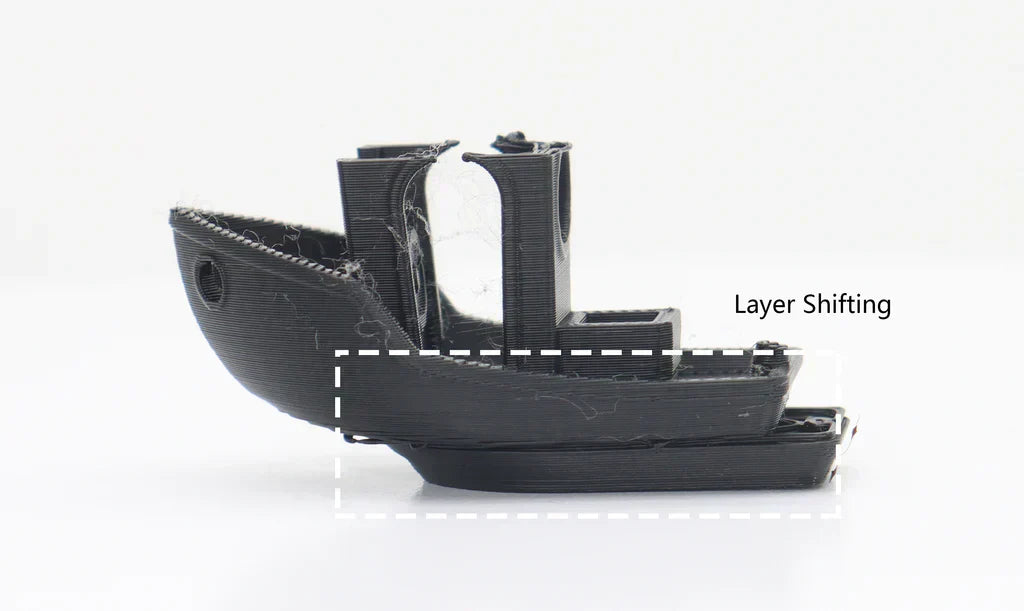

Lo spostamento di strato è uno dei guasti più evidenti nella stampa 3D, creando un effetto a gradini distinto che rovina un modello altrimenti valido. Questo problema si verifica quando la stampante perde la sua posizione esatta lungo l'asse X o Y, causando il disallineamento di tutti gli strati successivi. È una frustrante perdita di tempo e filamento, ma la buona notizia è che è quasi sempre correggibile. Questa guida... ti guiderà attraverso le cause comuni e fornirà un processo semplice per diagnosticare e risolvere il problema definitivamente.

1. Le ragioni comuni dello spostamento di livello

Uno spostamento di livello significa che la testina di stampa della stampante ha perso la sua posizione e non si trova più dove il software della macchina pensa che siaQuesto non accade senza motivo; il problema è quasi sempre riconducibile a un problema specifico. Comprendere prima le potenziali cause ti aiuterà a risolvere il problema in modo molto più efficace rispetto al semplice serraggio casuale delle viti.

I problemi rientrano solitamente in una delle quattro categorie seguenti:

• Problemi meccanici: Questo è di gran lunga il motivo più comune. Include qualsiasi cosa che ostacoli fisicamente il movimento, come una cinghia allentata che scivola sul suo ingranaggio o un pezzo di detrito che inceppa una guida.
• Guasti al motore o elettrici: I motori passo-passo potrebbero non avere potenza sufficiente per eseguire un movimento, oppure l'elettronica che li controlla potrebbe surriscaldarsi. In entrambi i casi, il motore non riesce a completare il movimento comandato e la posizione della stampante viene persa.
• Collisioni con la stampa: IL ugello può urtare l'oggetto stampato. Questo accade spesso se un angolo della stampa si è piegato verso l'alto o se una goccia di plastica si è indurita sulla superficie. Un impatto violento può facilmente far saltare un asse.
• Errori software o dati: Sebbene meno frequente, il File G-code che indica alla stampante come muoversi può essere danneggiato. Ciò può essere causato da uno slicer difettoso o, più spesso, da una scheda SD difettosa o di bassa qualità.

2. Controllare e tendere cinghie e pulegge

Le cinghie e le pulegge sono responsabili della conversione della rotazione del motore in un movimento X e Y preciso, quindi il loro stato è fondamentale per la precisione di stampa. Poiché i problemi meccanici sono la causa principale degli spostamenti degli strati, questi controlli dovrebbero essere la prima cosa da fare.

Tensione della cinghia

Una cinghia deve essere ben tesa, non così lenta da poter scivolare sui denti della puleggia, ma nemmeno così stretta da esercitare una tensione inutile sul motore.Una cinghia troppo lenta causerà una perdita di movimento, mentre una cinghia troppo tesa può sollecitare i cuscinetti del motore e causare anche salti di fase. La tensione corretta dovrebbe essere salda e con pochissimo cedimento quando si preme sul tratto più lungo della cinghia. Se stampante 3D ha le manopole del tenditore, questa è una regolazione semplice. In caso contrario, probabilmente sarà necessario allentare la staffa di montaggio della puleggia folle, tendere la cinghia manualmente e quindi serrare nuovamente la staffa.

Sicurezza della puleggia

La puleggia motrice è il piccolo ingranaggio dentato fissato direttamente all'albero motore, solitamente tenuto in posizione da una o due minuscole viti senza testa (chiamate anche viti di fissaggio). Se queste viti sono anche solo leggermente allentate, l'albero motore può girare senza stringere completamente la puleggia, il che è una causa classica di spostamento di strato. Utilizzare la chiave a brugola della misura corretta per assicurarsi che siano ben strettiFondamentale è che una vite sia serrata contro la parte piatta dell'albero motore per garantire che non possa scivolare. Già che ci sei, losservare il percorso della cinghia per confermare che la puleggia sia perfettamente allineata in modo che la cinghia non sfreghi contro le pareti laterali.

3.Ispezionare e lubrificare i componenti di movimento

Dopo aver ispezionato le cinghie e le pulegge, il tuo prossimo compito è assicurati che tutti i componenti mobili della stampante si muovano liberamenteQualsiasi attrito aggiuntivo nel sistema fa lavorare di più i motori, facendoli saltare dei passaggi e provocando uno spostamento di strato. L'ispezione è semplice.

Per prima cosa, pulire le barre metalliche lisce e le viti madri dell'asse Z con un panno privo di lanugine per rimuovere grasso e polvere. Quindi, riapplicare il tipo di lubrificante appropriato. Per le barre lineari lisce, un olio per macchine leggero andrà bene, mentre per le viti madri filettate, applicare un bianco più denso. litio o grasso a base di PTFE. Con tutto lubrificato, muovere manualmente gli assi per tutta la loro escursione. Dovrebbero essere liberi, senza punti di sfregamento o inceppamento. Se si riscontrano inceppamenti o sfregamenti, potrebbe trattarsi di un problema più critico, come un cuscinetto usurato o un'asta piegata che richiederà la sostituzione.

4. Controllare i motori passo-passo e i driver

Se hai ispezionato le cinghie, le pulegge e le barre di guida e riscontri ancora spostamenti di strato, il problema deve essere di natura elettrica. O il motori passo-passo potrebbero essere difettosi loro stessi o i chip driver sulla scheda madre che li gestiscono.

Componenti surriscaldati

I motori passo-passo si surriscaldano sicuramente durante l'uso, ma non dovrebbero essere così caldi da non poter essere toccati per un secondo o due. Un sospetto più probabile, tuttavia, è il surriscaldamento del chip driver del motore passo-passo sulla scheda madre della stampante. Questi chip in genere sono dotati di piccoli dissipatori di calore. Quando la ventola che pulisce l'involucro dell'elettronica è ostruita dalla polvere o è guasta, i driver potrebbero surriscaldarsi a tal punto da spegnersi temporaneamente per proteggersi. Questo guasto temporaneo sottrae energia al motore, che perde passi. Assicuratevi che la ventola dei vostri dispositivi elettronici sia pulita e giri liberamente.

Regolazione della corrente del motore (Vref)

Per derive in corso e inspiegabili, il corrente del motore Potrebbe essere impostato in modo errato. Questa impostazione, nota anche come Vref, controlla il livello di potenza erogata ai motori. Se non viene fornita una corrente sufficiente, questi si indeboliscono e saltano. Una corrente eccessiva surriscalderà sia i motori che i driver.

La regolazione Vref è una tecnica di risoluzione dei problemi di livello superiore che richiede l'utilizzo di un multimetro sulla scheda madre mentre è accesa. Si tratta di una procedura complessa, con un rischio molto concreto di cortocircuitare e danneggiare irreparabilmente la scheda madre della stampante se non eseguita correttamente. Prima di provare a fare ciò, è necessario individuare e leggere un tutorial passo passo o il manuale ufficiale del modello della stampante.Per la maggior parte degli utenti, questa soluzione dovrebbe essere riservata come ultima risorsa.

5. Fissare il piano di stampa e il telaio

UN stabilità della stampante è il suo fondamento. Durante i movimenti di stampa rapidi, anche una piccola oscillazione del telaio o del piano può introdurre piccoli errori che alla fine si sommano in uno spostamento significativo dello strato. Questo effetto è amplificato se si ha già un problema meccanico marginale, come una cinghia leggermente allentata, poiché le vibrazioni dovute all'oscillazione possono far scivolare più facilmente la cinghia.

Rigidità del telaio

Esaminate attentamente l'intera stampante e verificate che tutte le viti strutturali che tengono insieme il telaio siano ben serrate. Questo è particolarmente importante per le stampanti assemblate in kit, poiché le viti possono allentarsi nel tempo. Un telaio rigido resiste alle vibrazioni e garantisce che la geometria del sistema di movimento rimanga perfettamente allineata, il che è essenziale per la precisione.

Stabilità del letto

Successivamente, controlla il piano di stampa. Prova a muoverlo delicatamente con la mano; non dovrebbe esserci alcun movimento o gioco. Molte stampanti utilizzano un sistema di carrello con ruote che scorrono in canali di estrusione in alluminio.Questi sistemi hanno quasi sempre un "dado eccentrico" su una delle ruote. Si tratta di un dado esagonale con un foro decentrato. Ruotando questo dado con una chiave inglese, la ruota si avvicina o si allontana dal telaio, consentendo di stringere il carrello ed eliminare qualsiasi oscillazione.

6. Evitare collisioni con la stampa

Anche con hardware perfettamente ottimizzato, possono verificarsi spostamenti di strato se l'ugello entra in collisione con la stampa stessa. Questo accade quando parti del modello ostacolano l'ugello durante i suoi spostamenti ad alta velocità in spazi aperti.

La causa: deformazioni e artefatti di stampa

Ci sono due cause comuni per questo problema. Innanzitutto, i bordi di una stampa possono raffreddarsi, contrarsi e sollevarsi dalla piastra di stampa, un problema noto come deformazioneIn secondo luogo, sulla superficie del modello possono formarsi piccole gocce o filamenti di plastica, spesso a causa di una retrazione o di impostazioni di temperatura imperfette. Se l'ugello, muovendosi ad alta velocità, colpisce uno di questi ostacoli solidi, l'impatto può facilmente essere sufficiente a far deragliare un motore.

La soluzione: Z-Hop e una migliore messa a punto

La soluzione più diretta per questo è un'impostazione nel tuo software slicer (come Cura o PrusaSlicer) chiamata Z-Hop. Questa funzione solleva semplicemente l'ugello di una piccola quantità prima di muoversi, consentendogli di superare in sicurezza eventuali piccole irregolarità o bordi arricciati.

Inoltre, è possibile affrontare le cause profonde per impedire che gli ostacoli si formino in primo luogo.

• Per prevenire la deformazione: Assicurati di avere un'eccellente adesione al letto pulendo accuratamente la superficie di stampa o aggiungendo un bordo o una zattera alla stampa.
• Per prevenire blob e stringhe: Regola con precisione le impostazioni di retrazione, temperatura ed estrusione. Questo si tradurrà in una superficie di stampa più pulita, con meno ostacoli che l'ugello può incontrare.

7. Ridurre la velocità e l'accelerazione di stampa

Sebbene non sia la causa principale, l'alta velocità può mettere in luce altri punti deboli del sistema. Far funzionare una stampante a velocità molto elevate con accelerazioni aggressive sottopone a notevole stress le parti meccaniche. Se la cinghia è leggermente allentata o c'è un leggero attrito nel sistema, potrebbe non rappresentare un problema a basse velocità, ma può rapidamente causare il salto di fasi quando la stampante cerca di effettuare rapidi cambi di direzione.

Se sospetti che questo sia un fattore, semplicemente provare a ridurre il totale velocità di stampa nel tuo slicer del 20-25% per la tua prossima stampaSe questo risolve il problema, significa che il problema è dovuto a stress meccanico. Per una soluzione più mirata, puoi ridurre i valori di "Accelerazione" e "Jerk" nel firmware dello slicer o della stampante. Questo dà ai motori più tempo per eseguire i movimenti con precisione.

8. Utilizzare le stampe di calibrazione per i test

Dopo aver apportato una modifica, non sprecare ore su un testo di grandi dimensioni solo per vedere se la correzione ha funzionato. Utilizza invece un modello di prova piccolo e veloce. Il classico Cubo di calibrazione XYZ è perfetto per questo scopo; stampa velocemente e i suoi angoli netti e i lati piatti rendono impossibile non notare qualsiasi spostamento di strato.

Questo metodo consente di essere sistematici. Quando si nota uno spostamento in una stampa di prova, applicare una potenziale correzione alla volta, ad esempio stringendo una cinghia o regolando un dado eccentrico. Quindi, stampare un altro cubo.

• Se lo spostamento è scomparso, hai confermato la soluzione.
• Se lo spostamento persiste, puoi annullare la modifica e passare alla causa più probabile.

Questo processo iterativo è il modo più efficiente per individuare il problema esatto senza perdere molto tempo o Filamento per stampante 3D.

Stabilisci una routine per stampe 3D affidabili!

Per risolvere il problema dello spostamento dei livelli è necessario essere proattivi.Di controllare regolarmente le cinghie e il sistema di movimento della stampante, mantenendo i componenti puliti e lubrificati e utilizzando impostazioni di stampa ragionevoliPuoi risolvere la maggior parte dei problemi prima che causino il fallimento della stampa. Tratta la tua stampante come qualsiasi altro strumento che richiede una manutenzione occasionale. Questo semplice approccio di routine è il modo migliore per garantire che la tua macchina funzioni in modo affidabile e produca la qualità di stampa che ti aspetti.
