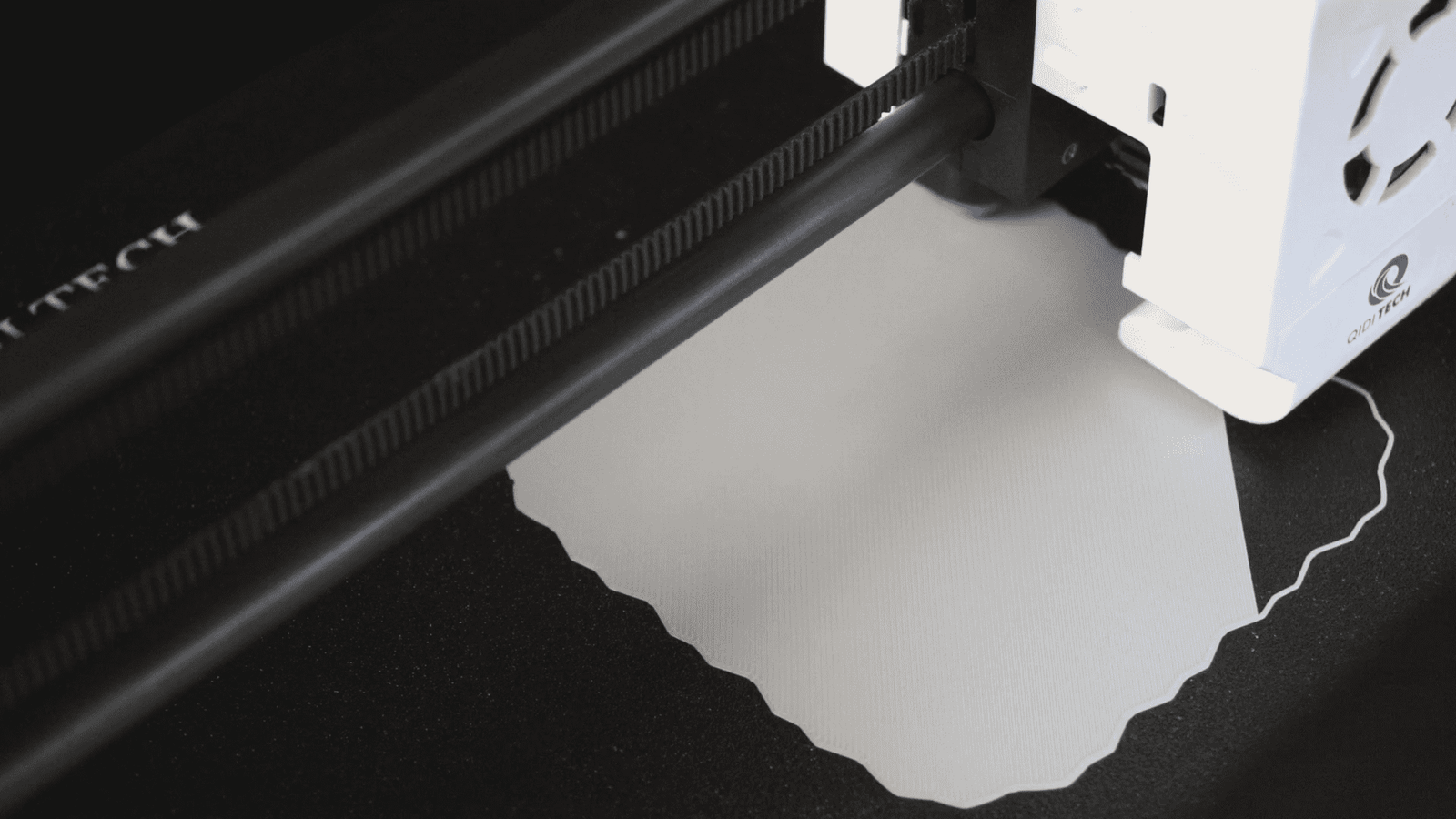

Cos'è la stampa 3D FDM?

Entrando in qualsiasi moderna officina meccanica, maker space o persino in un soggiorno, è probabile che vi imbattiate in quella visione iconica: la struttura squadrata di una stampante 3D, che fabbrica costantemente parti in plastica strato dopo strato come un ragno robotico che tesse ragnatele geometriche. Eppure, quella magia apparente ha un nome piuttosto banale: modellazione a deposizione fusa, o FDM.

Cos'è una stampante 3D FDM?

FDM è la forma più comune di tecnologia di produzione additiva attualmente in uso. In quanto processo di stampa 3D accessibile e affidabile, la FDM costruisce oggetti depositando selettivamente materiale termoplastico fuso strato per strato lungo percorsi di stampa predeterminati.

Il termine deriva dal principio fondamentale del suo funzionamento: il filamento viene prima riscaldato fino a raggiungere uno stato semiliquido, quindi estruso e depositato su una superficie di stampa, dove si solidifica rapidamente, fondendosi con gli strati esistenti. Man mano che sottili perle di plastica vengono depositate e legate, i pezzi prendono forma emergono dal processo di stampa.

Inventato più di 30 anni faLe prime tecnologie FDM producevano prototipi in plastica ABS nei servizi di stampa 3D commerciali. Da allora, le capacità di stampa FDM sono progredite rapidamente grazie allo sviluppo di meccanismi di estrusione precisi, alla diversificazione dei materiali termoplastici e all'ampliamento delle applicazioni, il tutto a fronte di costi delle attrezzature più accessibili.

Ora lo standard de facto nella produzione additiva, Stampa 3D FDM Offre ad aziende e consumatori uno strumento versatile di fabbricazione digitale che consente una rapida transizione dai progetti di modelli 3D agli oggetti fisici. Dalle linee di produzione globali alle configurazioni desktop domestiche, La reputazione di affidabilità dell'FDM continua a favorirne l'ubiquità, poiché la tecnologia reinventa l'accesso alla produzione nel 21° secolo e oltre.

Caratteristiche principali delle stampe FDM

Come con qualsiasi metodo di produzione, Stampa 3D FDM possiede qualità uniche intrinseche al processo. Conoscere queste caratteristiche fondamentali della FDM aiuta a orientare le scelte progettuali.

• Forza anisotropica: Il modello di adesione a strati delle stampe 3D fa sì che i pezzi siano più deboli quando si dividono tra gli strati anziché strapparsi tra loro. L'ottimizzazione dell'orientamento è fondamentale.
• Precisione di allineamento: Le variazioni di produzione che vanno dallo 0,1 allo 0,5% consentono comunque tolleranze elevate e assemblaggi perfetti, se calibrati con cura. La precisione coinvolge tutti i sistemi.
• Risoluzione orizzontale: Mentre gli spessori degli strati limitano la precisione verticale, la risoluzione XY dipende dalle dimensioni dell'ugello dell'estrusore, in genere da 0,2 a 0,8 mm per stampe robuste.

Conoscere a fondo le peculiarità del processo FDM consente di sfruttarne appieno le potenzialità, consentendo ai creatori di trasformare concettualmente le sfide in opportunità.

Componenti principali di una stampante FDM

La stampa FDM prende file di modelli 3D digitali, come quelli esportati dal software CAD, e li trasforma fisicamente in realtà attraverso la danza coordinata di pochi componenti high-tech:

• Filamento: Questa bobina avvolta fornisce la materia prima, solitamente un materiale termoplastico da 1,75 mm o 2,85 mm come ABS o PLA.
• Ugello di stampa: Il filamento viene alimentato da un ugello riscaldato per fondere il materiale. Gli ugelli con un diametro medio di 0,4 mm estrudono perle precise di plastica liquida.
• Letto di stampa: Grazie al posizionamento preciso, l'ugello deposita il filamento fuso sul piano di stampa, creando forme strato dopo strato. L'adesione impedisce la deformazione.
• Sistema a portale: I motori coordinano l'ugello dell'estrusore nello spazio dimensionale X/Y/Z, guidandolo lungo percorsi di stampa estremamente precisi.

Ripetendo la sequenza - fusione, deposito, raffreddamento e incollaggio - le macchine FDM costruiscono oggetti interi dal basso verso l'alto, mentre gli strati bidimensionali si accumulano verticalmente. Dopo aver completato uno strato, la piattaforma di stampa si abbassa e l'ugello dell'estrusore deposita un'altra traccia di plastica fusa direttamente sopra la precedente, fino a raggiungere le altezze prescritte.

Prima di essere stampati, i file dei modelli digitali devono essere "slicing" per tradurre le geometrie 3D in percorsi utensile numerici, essenzialmente istruzioni G-code. Come la scansione del pane, centinaia di sezioni trasversali orizzontali immaginarie determinano i livelli di stampa.

Materiali per la stampa 3D FDM: più della semplice plastica fusa

Mentre la stampa FDM vede un uso diffuso per la sua affidabilità e i risultati in tutte le applicazioni, l'ascesa della tecnologia è dovuta in parte all'ampia gamma di materiali funzionali rafforzandone le capacità ben oltre la semplice prototipazione.

• Definizione di termoplastici: I materiali stampabili alla base dei vantaggi della tecnologia FDM appartengono alla classe dei termoplastici: materie plastiche che fondono sotto l'azione del calore ma ricristallizzano in solidi una volta raffreddate. Questa proprietà reversibile consente una deposizione precisa in stato liquido.
• Filamenti comuni: Filamenti ABS e PLA dominano come leader nei filamenti, seguiti da riempimenti in ottone, PETG e TPE flessibile per applicazioni specializzate. Ulteriori compositi come miscele di legno o fibra di carbonio ampliano le possibilità.
• Filamenti esotici e funzionali: I filamenti elettricamente conduttivi incorporano circuiti che collegano direttamente gli oggetti stampati all'alimentazione o ai segnali. I filamenti di supporto solubili, invece, migliorano i design sporgenti, ma si lavano via quando necessario, scomparendo come fantasmi al termine del loro lavoro.
• Scelta in base alle proprietà: Densità, adesione degli strati, resistenza ai raggi UV e biodegradabilità aiutano a determinare i materiali ideali per le condizioni operative, tenendo conto del calore, dell'esposizione all'esterno o della funzione di innesto flessibile oltre alla prototipazione visiva.

Applicazioni FDM nel mondo reale

Originariamente creato per prototipare in modo pratico i concetti di progettazione dei prodotti, FDM si è dimostrato così affidabile che oggi Le stampanti FDM sono ampiamente adottate per ruoli di fabbricazione critici in tutti i settori.

• Produzione rapida: I produttori aerospaziali utilizzano sistemi FDM industriali per stampare precise attrezzature di assemblaggio che sostengono i componenti degli aeromobili sottoposti a lavorazione meccanica. Stampando in 3D questi utensili personalizzati, anziché esternalizzare la fabbricazione convenzionale, le fabbriche di aeromobili possono iterare rapidamente le attrezzature internamente in base alle esigenze.
• Istruzione: Scuole e università hanno integrato le stampanti 3D FDM desktop nei programmi STEM, consentendo agli studenti di apprendere attraverso la creazione di prototipi fisici degli oggetti da loro progettati. Trasformare le idee in realtà stimola l'interesse per l'ingegneria, la tecnologia e la modellazione per l'apprendimento delle scienze applicate. Le stampanti 3D didattiche rendono la sperimentazione pratica dei progetti. conveniente.
• Medico: L'impatto sanitario della tecnologia FDM si espande quotidianamente attraverso la stampa di componenti personalizzati che riproducono l'anatomia del paziente, con conversione non invasiva delle immagini mediche in modelli 3D. I chirurghi utilizzano repliche tattili di organi stampate in 3D per facilitare la pianificazione pre-operatoria, mentre gli ingegneri progettano e convalidano rapidamente dispositivi salvavita come i tamponi nasofaringei prodotti con la tecnologia FDM per la raccolta di campioni COVID-19 in grandi volumi.
• Produzione distribuita: Startup come Figure 4 e Adafruit sfruttano la scalabilità plug-and-play delle piattaforme FDM desktop per evadere localmente ordini di produzione specializzati su richiesta. Articoli per la casa, giocattoli, regali e altro ancora vengono stampati senza dover spedire all'estero, evitando sprechi di sovrapproduzione e semplificando la personalizzazione.Le microfabbriche modulari portano l'artigianato personalizzato nelle vetrine dei negozi di Main Street.

Dalle aule STEM ai laboratori di robotica o ai reparti di fabbrica, Stampa 3D FDM semplifica l'innovazione, la formazione e la produzione digitale distribuita.

Perché dovresti scegliere FDM?

Oltre alla FDM, esistono diverse tecnologie di produzione additiva, ciascuna con vantaggi unici in determinate applicazioni. Ma cosa rende la FDM il "primo tra pari" in quanto metodo di stampa 3D più diffuso al mondo?

1. Convenienza e semplicità

Le stampanti 3D FDM dominano le vendite globali Grazie a modelli desktop e materiali estremamente convenienti, chiunque può esplorare personalmente la stampa 3D a basso rischio. La semplicità d'uso ne consente inoltre un'ampia adozione, dalle scuole alla produzione industriale. La tecnologia FDM offre la rampa di accesso più economica e accessibile alla produzione additiva.

2. Versatilità dei materiali

La gamma di filamenti termoplastici disponibili, dai più semplici PLA e ABS ai compositi speciali più avanzati, consente di personalizzare le stampe, spaziando da concetti base a materiali ingegneristici di livello industriale per prodotti finali. Questa flessibilità stimola la creatività.

3. Qualità affidabile

Oltre 30 anni di esperienza nell'ottimizzazione di sistemi di estrusione e controllo del movimento garantiscono la precisione dimensionale e la ripetibilità che ci si aspetta da una piattaforma di fabbricazione digitale paragonabile allo stampaggio a iniezione. I settori aerospaziale e medicale si affidano alla produzione FDM di precisione.

Sebbene i processi di stampa 3D alternativi offrano una finitura superficiale superiore, velocità, resistenza e scalabilità per applicazioni avanzate, FDM offre la combinazione ottimale di capacità, scelta dei materiali, costi operativi e affidabilità, adatta alla maggior parte delle implementazioni commerciali e di consumo più comuni. Eliminando le barriere all'adozione, FDM rende l'innovazione attraverso la produzione additiva accessibile a tutti.

Il futuro dell'FDM: cosa ci riserva il futuro?

La FDM mantiene un forte slancio come porta d'accesso alla stampa 3D per la prototipazione del design e la fabbricazione in piccoli volumi. Con previsioni che prevedono che i soli sistemi industriali eclisseranno 18 miliardi di dollari di fatturato globale entro il 2027, cosa ci riserva il futuro?

• Innovazioni nei materiali: Gli sviluppi nei materiali termoplastici ad alta resistenza e nell'elettronica stampata amplieranno ulteriormente le applicazioni nei settori dei trasporti, aerospaziale, delle infrastrutture e della produzione di dispositivi.
• Integrazione dell'automazione: La semplificazione del flusso di lavoro digitale mediante l'interconnessione del software di modellazione con le piattaforme di evasione degli ordini e i magazzini accelererà l'adozione su larga scala nelle reti di produzione distribuite.
• Restrizioni sul carbonio: Con l'inasprirsi delle iniziative di sostenibilità, la produzione locale su richiesta promette notevoli riduzioni delle emissioni di carbonio, eliminando le spedizioni e gli sprechi all'estero e supportando al contempo modelli di business di servitizzazione.

Dare vita alle idee

Mentre la FDM democratizza la fabbricazione digitale attraverso sistemi di stampa 3D sempre più avanzati, convenienti e precisi, gli innovatori ottengono un kit di strumenti accessibile per dare forma alle proprie visioni creative semplicemente fondendo e legando i materiali nelle forme desiderate, sia per la prototipazione domestica che per la produzione su larga scala. Svelando l'abilità pragmatica alla base della produzione additiva, la tecnologia di stampa 3D, un tempo misteriosa, ora consente a chiunque di cristallizzare l'immaginazione in creazioni trasportabili sul proprio banco di lavoro, nel makerspace o persino sulla propria scrivania, mentre questo nuovo paradigma di produzione rimodella il possibile.
