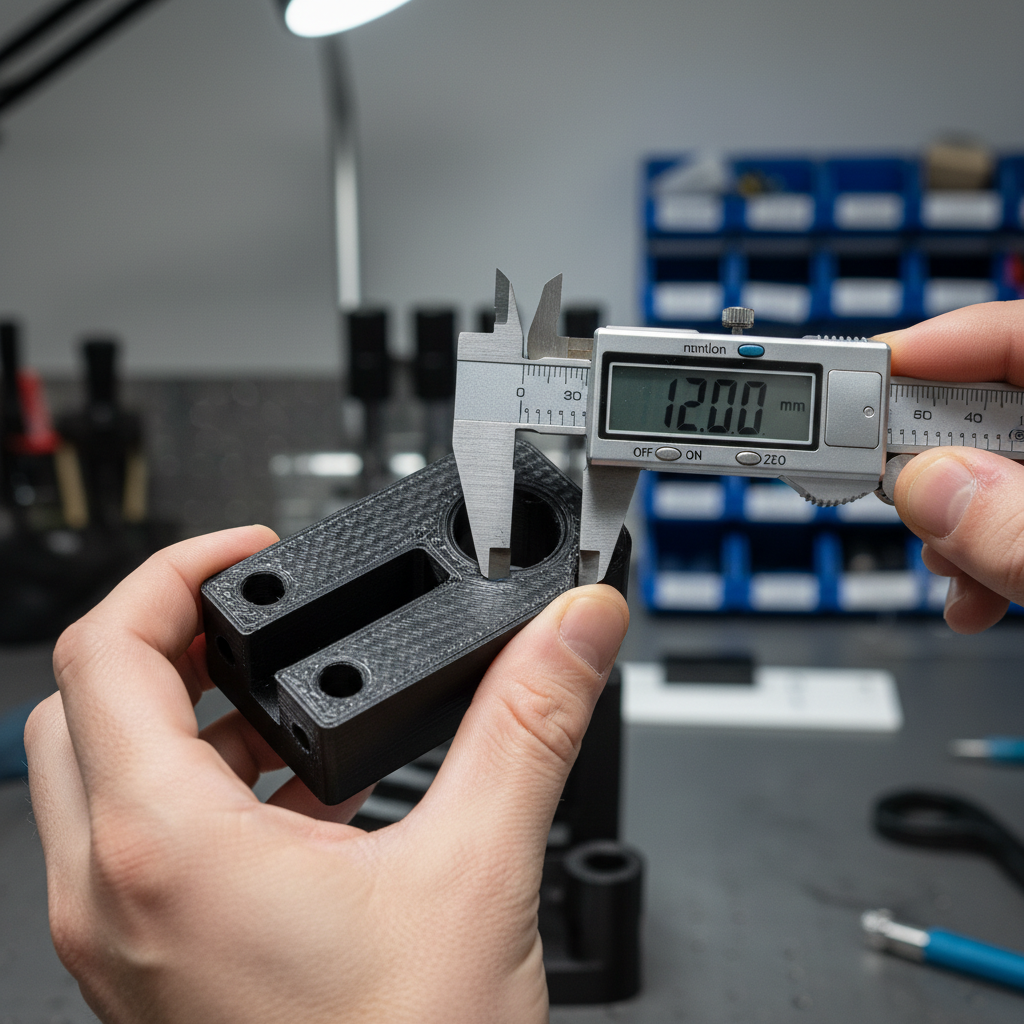

Come correggere i punti di articolazione allentati nelle riparazioni delle cerniere stampate in 3D

Padroneggiare l'adattamento: perché i punti di rotazione falliscono nelle riparazioni stampate in 3D

Passaggio dalla stampa PLA Riparare piccoli oggetti e realizzare pezzi di ricambio funzionali è un rito di passaggio per ogni appassionato di bricolage che si rispetti. Tuttavia, la posta in gioco si alza quando si tratta di riparare una cerniera rotta di un mobile o il coperchio di una scatola pesante. In questi casi, anche una minima imprecisione dimensionale si traduce in un giunto allentato e traballante o in un meccanismo cigolante che dà un'impressione di scarsa professionalità.

Spesso osserviamo che la frustrazione più comune nella stampa funzionale non è la qualità di stampa in sé, ma l'accoppiamento meccanico dopo l'assemblaggio. Una cerniera che sembra perfetta sulla piastra di costruzione può rapidamente diventare un punto debole se il perno di rotazione non si innesta con la giusta quantità di attrito. Basandoci sull'esperienza acquisita risolvendo migliaia di problemi di riparazione funzionale, il segreto per una cerniera di livello professionale risiede nella comprensione dell'interazione tra il ritiro del materiale, l'orientamento di stampa e la progettazione del gioco a "due stadi".

La fisica del gioco: perché le dimensioni "esatte" portano al fallimento

Uno dei primi ostacoli che un prosumer si trova ad affrontare è la consapevolezza che un foro da 10 mm in CAD non potrà quasi mai ospitare un perno da 10 mm nella realtà. Ciò è dovuto a diversi fattori: la compressione del primo strato, l'espansione del materiale termoplastico quando esce dall'ugello e la successiva contrazione durante il raffreddamento.

Secondo il Glossario sulla stampa 3D delle biblioteche dell'Università di Purdue, La FDM (Fused Deposition Modeling) si basa sulla fusione e sull'estrusione della plastica, un processo intrinsecamente soggetto a variazioni termiche. Quando si lavora con materiali di grado ingegneristico come ABS O ASA, questa varianza viene amplificata.

Il problema dell'"ovalizzazione"

Quando si stampa un foro orizzontalmente (con l'asse del foro parallelo al piano di stampa), la parte superiore dell'arco tende a incurvarsi leggermente in assenza di supporto, mentre i lati possono incurvarsi. Questo crea un "ovale" anziché un cerchio perfetto. Al contrario, i fori verticali (asse perpendicolare al piano di stampa) presentano una circolarità molto migliore, ma sono limitati dalla forza di adesione tra gli strati del pezzo. Se la cerniera dovrà sopportare una forza di taglio significativa, spesso si è costretti a stamparla orizzontalmente, il che significa che è necessario compensare tale ovalizzazione nella progettazione.

Compensazione specifica per materiale: un approccio basato sui dati

Non tutti i filamenti si comportano allo stesso modo durante la fase di raffreddamento. Un errore comune che riscontriamo negli ambienti di piccole officine è l'utilizzo di un valore di gioco "globale" per ogni progetto. Questo porta a parti troppo strette ABS e troppo allentato in PETG.

Il fattore di restringimento

Materiali ingegneristici come ASA Filamento E ABS Sono apprezzati per la loro resistenza al calore e la loro durata, ma comportano un "costo da ritiro". Questi materiali si restringono in genere dallo 0,5% allo 0,8% quando passano dalla loro temperatura di transizione vetrosa alla temperatura ambiente.

Per un perno di articolazione standard da 8 mm, abbiamo riscontrato che modellare il foro tra 8,15 mm e 8,2 mm rappresenta il punto ottimale per un accoppiamento fluido e senza oscillazioni. Ciò tiene conto sia della naturale contrazione del materiale sia delle tolleranze meccaniche del sistema di movimento.

Nota metodologica: Questi intervalli sono stimati in base alle pratiche comuni in ambienti di stampa chiusi (temperatura della camera di 40-70 °C). Senza un ambiente chiuso, i valori di ritiro possono aumentare vertiginosamente, causando deformazioni che rendono inutili questi valori di tolleranza.

Se stai lavorando a riparazioni all'aperto, ASA Filamento è spesso la scelta migliore grazie alla sua stabilità ai raggi UV. Tuttavia, per applicazioni specializzate come componenti per droni o portelli leggeri, ASA-Filamento Aero Offre la tecnologia di "schiumatura su richiesta". Questa permette di ridurre la densità del pezzo fino al 50%, sebbene richieda un'attenta calibrazione del rapporto di schiumatura per mantenere la precisione dimensionale nell'alloggiamento del perno.

Progettazione avanzata: la strategia di sgombero "in due fasi".

Gli specialisti di riparazione esperti spesso vanno oltre la semplice realizzazione di fori uniformi. Se una cerniera è lunga, lievi disallineamenti degli strati o una leggera oscillazione sull'asse Z possono causare il blocco del perno a metà dell'inserimento.

Per risolvere questo problema, consigliamo una progettazione dello spazio di manovra a "due fasi":

1. Superfici di appoggio: Nei punti specifici in cui la cerniera ruota, utilizzare un gioco ridotto (e.g. (da 0,1 mm a 0,15 mm) per garantire che non vi siano giochi o lag nella giunzione.
2. Zone di soccorso: Nelle sezioni non rotanti o al centro di una canna lunga, aumentare il gioco a 0,3 mm o 0,4 mm.

Questa strategia garantisce che la cerniera risulti solida e di alta qualità, pur rimanendo facile da assemblare. Inoltre, prevede un piccolo serbatoio per il lubrificante, essenziale per la durata nel tempo dei componenti funzionali.

Compromessi tra orientamento e forza

Come notato nel Guide di UTHSCSA sui filamenti per la stampa 3D, L'orientamento della stampa influisce notevolmente sulle sue proprietà meccaniche. Per un punto di rotazione:

• Stampa verticale: Si ottiene la migliore circolarità. Il perno ruoterà senza intoppi. Tuttavia, le "alette" della cerniera ora tendono a rompersi perché la forza dell'apertura della porta tende a separare gli strati.
• Stampa orizzontale: Offre la massima resistenza al peso della porta. Gli strati si estendono per tutta la lunghezza della cerniera, rendendola molto difficile da rompere. Il compromesso è l'"ovalizzazione" menzionata in precedenza, che deve essere regolata nella "Compensazione dimensione XY" del software di slicing o gestita a livello CAD.

Per coloro che hanno difficoltà a trovare il giusto equilibrio tra forza e forma, spesso suggeriamo di consultare la nostra guida su scegliere il filamento giusto per le cerniere per capire come le proprietà del materiale possano compensare le debolezze di orientamento.

Il ruolo dei materiali ingegneristici nelle riparazioni professionali

Quando una riparazione deve durare anni anziché settimane, i materiali standard spesso non sono sufficienti. È qui che entrano in gioco i polimeri rinforzati con fibra di carbonio (CFRP) diventano inestimabili.

PA12-CF: Lo standard industriale per le cerniere

PA12-CF Filamento è un Nylon 12 ad alte prestazioni rinforzato con fibra di carbonio. Secondo una ricerca pubblicata in ScienceDirect, L'aggiunta di fibra di carbonio ai polimeri migliora significativamente la resistenza alla trazione e la stabilità dimensionale.

Per la riparazione delle cerniere, PA12-CF Filamento offre un vantaggio cruciale: autolubrificazione. Il nylon ha un coefficiente di attrito naturalmente basso. Combinato con la rigidità della fibra di carbonio, si ottiene una cerniera che non si deforma sotto carico e funziona senza problemi anche senza lubrificazione.Inoltre, la struttura a rete di fibre contribuisce a rilasciare le tensioni interne durante la stampa, il che si traduce in una minore deformazione e in tolleranze più prevedibili rispetto al nylon standard.

ABS Rapido Metal: per una durata estetica

In alcuni casi, la riparazione deve corrispondere all'aspetto dell'hardware esistente. ABS Filamento metallico Rapido fornisce una texture metallica senza bisogno di pittura post-stampa. Poiché è un ABSRealizzato con un materiale a base di resina, mantiene la durabilità necessaria per l'uso funzionale, offrendo al contempo una finitura professionale per la riparazione di mobili o armadi.

Post-elaborazione: il 5% finale di precisione

Anche con impostazioni CAD perfette, la post-elaborazione può alterare l'adattamento. Un'importante considerazione che emerge dai banchi di riparazione professionali riguarda l'impatto del trattamento termico.

L'effetto di ricottura

La ricottura dei componenti, ovvero il riscaldamento a una temperatura appena inferiore alla loro temperatura di transizione vetrosa, può aumentarne significativamente la resistenza alleviando le tensioni interne. Tuttavia, provoca anche un ritiro secondario.

• Osservazione: I test hanno dimostrato che la ricottura ABS Il trattamento dei componenti a 80 °C per 2 ore può ridurre il gioco del foro di un ulteriore 0,05 mm - 0,1 mm.
• Suggerimento pratico: Se si prevede di ricuocere i pezzi per ottenere la massima resistenza, è necessario "sovradimensionare" i fori di 0,1 mm CAD o eseguire la lavorazione finale (ad esempio, alesando il foro con una punta da trapano). Dopo Il trattamento termico è completato.

Gestione dell'umidità

Materiali come il Nylon sono igroscopici. Come notato nel Recensione di PMC sui materiali per la stampa 3D, L'assorbimento di umidità può portare a variazioni dimensionali fino all'1%. Se si stampa una cerniera con "umidità" PA12-CF Filamento, Il vapore che si crea nell'ugello provocherà la formazione di bolle e vuoti interni, con conseguente foro "sfocato" che si bloccherà sul perno. Asciugate sempre i filamenti ad alte prestazioni a 80-100 °C per almeno 4-6 ore prima di tentare una riparazione di precisione.

Riepilogo delle migliori pratiche per il montaggio delle cerniere

Realizzare una cerniera affidabile stampata in 3D è una vera e propria scienza che si basa sulla gestione delle tolleranze. Abbandonando le impostazioni "universali" e adottando compensazioni specifiche per ogni materiale, è possibile produrre riparazioni che non hanno nulla da invidiare ai componenti stampati a iniezione.

• Compensare il restringimento: Per ABS/ASA, fori di progettazione 0,2 mm più grandi del perno. Per PETG, 0,15 mm è solitamente sufficiente.
• Utilizzare distanze di sicurezza a due stadi: Mantenere uno spazio di 0,1 mm nei punti di rotazione e di 0,4 mm nelle "zone morte" per evitare l'inceppamento.
• Dare priorità all'orientamento: Stampa in orizzontale per una maggiore resistenza, ma utilizza la funzione "Compensazione dimensioni XY" nel tuo software di slicing per correggere l'ovalizzazione risultante.
• Seleziona il materiale giusto: Utilizzo PA12-CF Filamento per giunti industriali ad alta usura o ASA Filamento per resistere agli agenti atmosferici.
• Elabora i dati in modo intelligente: In caso di ricottura, tenere conto dell'ulteriore ritiro di 0,1 mm che si verifica durante il ciclo di distensione.

Seguendo questi principi, si riduce la necessità di più "stampe di prova" e si garantisce che le riparazioni funzionali funzionino correttamente al primo tentativo. Per guide più dettagliate su riparazioni domestiche specifiche, consulta i nostri articoli su riparare le cerniere rotte degli armadi O Risoluzione dei problemi di montaggio della ferramenta delle porte.

Avvertenza: questo articolo ha scopo puramente informativo. Le riparazioni meccaniche di strutture portanti devono essere eseguite con cautela. Testate sempre i vostri componenti stampati in 3D in un ambiente non critico prima della loro implementazione definitiva.
