Le pontage de l'impression 3D expliqué : du problème à la solution

L'impression 3D implique souvent la création de pièces qui comblent des espaces vides. Ce procédé, appelé pontage, peut s'avérer complexe. Lorsque votre imprimante tente d'imprimer sur un espace vide, le plastique peut s'affaisser ou ne pas se fixer correctement. Ce guide couvre tout ce que vous devez savoir sur le pontage en impression 3D. Nous verrons pourquoi c'est important, comment le réaliser correctement et comment résoudre les problèmes courants. Vous trouverez des conseils utiles pour améliorer vos impressions, que vous soyez débutant ou expert.

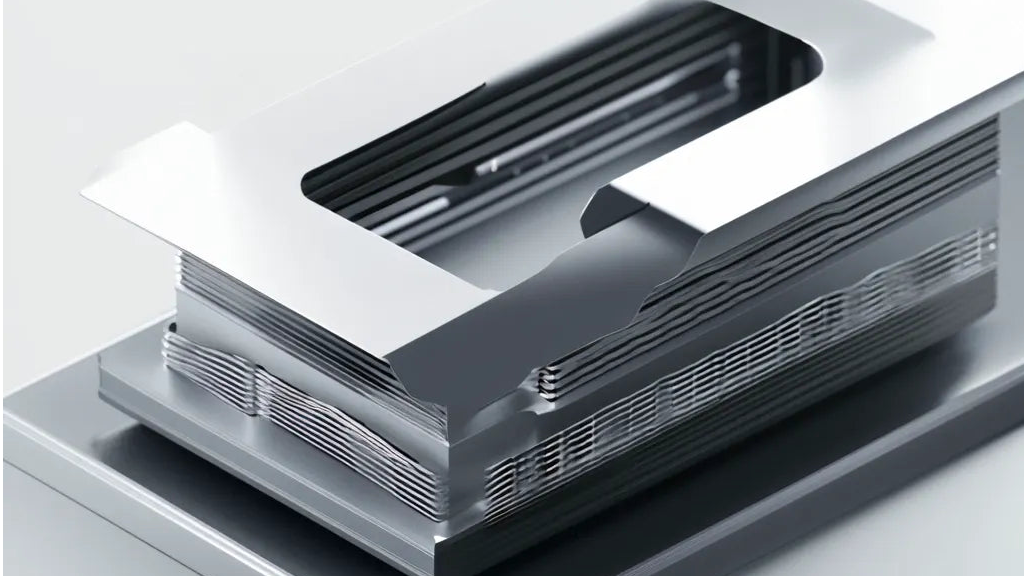

Comment fonctionne le pontage dans l'impression 3D

Faire le lien Impression 3D Cette technique consiste à créer des formes qui franchissent des espaces sans utiliser de supports. Elle s'avère très pratique pour réaliser des formes complexes et des surplombs.

Le procédé consiste à poser une feuille de plastique sur l'espace vide entre deux points lors de la création du pont. La difficulté réside dans le maintien de la forme de la feuille de plastique pendant qu'elle franchit l'espace.

Le processus commence lorsque l'imprimante extrude du plastique depuis un bord de l'espace. Pendant que la tête d'impression traverse cet espace, elle extrude le plastique en continu. Le plastique extrudé refroidit et durcit en se déposant. Lorsqu'il atteint l'autre côté, il se connecte, formant ainsi le pont. L'imprimante ajoute ensuite des couches successives pour consolider le pont.

Le seul hic, c'est que pour un bon pontage, le plastique doit être à la température idéale : suffisamment chaud pour s'étirer et combler l'espace, mais suffisamment froid pour conserver sa forme. Trouver cet équilibre, c'est ce qui rend le pontage si complexe et si utile en impression 3D. Maîtrisé, il permet de réaliser des formes complexes sans avoir à retirer les supports par la suite.

Trois problèmes courants de pontage

De manière générale, la réalisation de ponts est complexe en impression 3D. Trois problèmes courants peuvent survenir lors de la fabrication de ponts : l’affaissement, les fils qui se forment et les irrégularités. Chacun de ces problèmes a des causes et des caractéristiques visuelles distinctes.

1. Affaissement

Si, au lieu de rester droite, la pièce extrudée s'affaisse ou se courbe vers le bas, cela peut entraîner une déformation de la forme finale et une intégrité structurelle moindre. Ce phénomène est généralement plus marqué avec les ponts longs ou lors de l'impression avec des matériaux à refroidissement lent.

Les signes visuels d'affaissement comprennent:

• Un creux notable au centre du pont
• Épaisseur inégale sur toute la section pontée
• Lignes ondulées ou irrégulières dans la zone pontée

2. Enfilage

Le phénomène de « filage » se caractérise par la présence de fins filaments de plastique visibles entre des parties de l'impression qui ne devraient pas être en contact. Lors de la formation de ces filaments, une structure en forme de toile d'araignée se crée à travers l'espace. Ce phénomène est généralement dû à une température d'impression inadéquate ou à des paramètres de rétraction inappropriés.

Les indicateurs de cordage comprennent:

• De fins fils de plastique traversent la zone pontée
• Des filaments ou des formations ressemblant à des toiles d'araignée dans des espaces ouverts
• Excès de matière s'accumulant sur la surface d'impression

3. Lacunes et incohérences

Des défauts et des irrégularités dans la jonction peuvent se manifester par des espaces ou des motifs irréguliers dans le matériau imprimé. Parmi les causes possibles de ces problèmes figurent une extrusion défectueuse, un refroidissement différentiel et des vitesses d'impression incompatibles. Ces défauts et irrégularités compromettent sérieusement l'intégrité structurelle de la jonction et l'aspect général de l'impression.

Signes courants de lacunes et d'incohérences :

• Trous ou espaces visibles dans la section pontée
• Texture de surface irrégulière ou inégale
• Largeur ou épaisseur irrégulière sur le pont

Ces problèmes courants, nécessaires à la réalisation de ponts, sont généralement résolus en ajustant divers paramètres d'impression et facteurs environnementaux. L'identification précise de ces problèmes constitue la première étape vers l'amélioration de la qualité des ponts dans les objets imprimés en 3D.

Facteurs influençant la qualité du pontage

La qualité du processus de transition dépend de plusieurs variables, dont les plus importantes sont :

1. Propriétés des matériaux

Les différents matériaux se comportent de manière unique lors du pontage :

PLA (Acide polylactique) : Le plus souvent, il est plus facile à utiliser pour réaliser des ponts grâce à son point de fusion relativement bas. Il se solidifie assez rapidement, ce qui le rend idéal pour les petits ponts.

• température d'impression: 190-220°C.

ABS (Acrylonitrile Butadiène Styrène) : Avec un point de fusion plus élevé et une tendance à la déformation, ce procédé est plus difficile à réaliser. Des températures plus élevées et un environnement d'impression clos sont nécessaires.

• Température d'impression optimale: 220-250°C.

PETG (Polyéthylène téréphtalate glycol) : Milieu heureux de PLA et ABS, il ne se déforme pas autant que ABS mais le résultat est filandreux.

• Température d'impression optimale: 230-250°C.

2. Paramètres d'impression

Température d'extrusion : Des températures plus basses permettent généralement d'obtenir de meilleurs ponts, mais peuvent entraîner une sous-extrusion. Commencez par la limite inférieure de la plage de températures recommandée pour votre matériau et ajustez-la au besoin.

Vitesse d'impression : Des vitesses plus lentes (environ 20-30 mm/s) permettent souvent un meilleur pontage, laissant plus de temps au matériau pour refroidir et se solidifier.

Vitesse du ventilateur de refroidissement : Des vitesses de ventilation plus élevées améliorent le pontage en solidifiant rapidement le matériau extrudé. PLA, utilisez la vitesse du ventilateur à 100 %. ABSCommencez par 0 % et augmentez progressivement si nécessaire.

Hauteur de la couche : Des couches plus minces (0,1 à 0,2 mm) produisent généralement des ponts plus résistants grâce à un poids de matériau moindre.

3. Conditions environnementales

Température ambiante : Maintenir une température ambiante stable entre 20 et 25 °C pour la plupart des matériaux. ABS, une température ambiante plus élevée (environ 30-35°C) dans un espace clos peut prévenir le gauchissement.

Humidité: Conservez les filaments dans un endroit sec. Une humidité élevée peut entraîner une extrusion irrégulière. Utilisez un séchoir à filaments si nécessaire.

Flux d'air : Réduisez les courants d'air dans la zone d'impression pour assurer un refroidissement uniforme. Toutefois, pour les ponts de grande taille, un petit ventilateur dirigé vers l'impression peut contribuer au refroidissement.

Grâce à ces connaissances, vous êtes désormais mieux armé pour relever les défis liés à la transition vers la maîtrise de votre environnement. Projets d'impression 3DExpérimentez avec ces facteurs pour trouver le réglage optimal pour votre configuration et vos matériaux spécifiques.

Comment régler votre imprimante 3D pour de meilleurs ponts

La réussite de l'installation dépend souvent des moindres détails des paramètres de votre imprimante.

1. Ralentissez votre vitesse de pontage

La vitesse d'impression influe sur la qualité des ponts. Si elle est trop rapide, les ponts risquent de s'affaisser. Si elle est trop lente, le plastique risque de surchauffer.

Pour les ponts, une bonne vitesse de départ se situe autour de 20 à 30 mm/s, puis elle peut être ajustée en fonction de l'aspect recherché. En réalité, la plupart des ponts courts (moins de 20 mm) peuvent être imprimés beaucoup plus rapidement, tandis que les ponts plus longs nécessitent une vitesse nettement inférieure.

2.Réduisez la température de votre buse

L'une des variables les plus importantes pour réussir l'impression de ponts est la température. Le plastique doit être suffisamment chaud pour une impression optimale, mais suffisamment froid pour conserver sa forme.

Prenez comme référence la température minimale recommandée pour votre plastique et commencez par celle-ci. PLA, essayez de commencer à environ 190 °C. PETGUtilisez une température d'environ 230 °C. Si vous constatez des espaces ou si les couches n'adhèrent pas bien, augmentez la température d'environ 5 °C à la fois.

3. Augmentez la vitesse de votre ventilateur de refroidissement

Le refroidissement permet une solidification rapide du plastique et évite ainsi l'affaissement.

Dans le cas d PLA et PETG, le ventilateur doit être allumé à vitesse maximale pendant l'impression des ponts ; pour ABS Il doit être désactivé au démarrage ; cette valeur peut être augmentée avec le temps si nécessaire, mais avec précaution car cela pourrait empêcher les couches d'adhérer correctement.

4. Ajustez la hauteur et la largeur de votre calque

La hauteur et la largeur de chaque couche influent sur la qualité des ponts. Des couches plus fines ont tendance à créer des ponts plus solides, mais leur impression est plus longue.

Pour les ponts, essayez des épaisseurs de couche comprises entre 0,1 mm et 0,2 mm. Les couches plus fines ont tendance à moins s'affaisser car elles sont plus légères.

Pour l'épaisseur des couches, essayez d'augmenter la largeur d'extrusion de pontage de 10 à 20 % par rapport au diamètre de votre buse. Cela permet de combler les espaces et de réaliser des liaisons plus solides.

Stratégies avancées pour maîtriser l'impression 3D

Maintenant que nous avons abordé les bases, examinons des méthodes plus avancées pour gérer les ponts complexes. Ces méthodes peuvent vous aider à imprimer des modèles plus élaborés.

1. Utilisation stratégique des supports

Envisagez l'utilisation de supports si leur longueur dépasse 50 mm ou leur inclinaison 45°. Si votre imprimante possède deux buses, vous pouvez essayer supports solublesLes retirer est plus pratique et la finition est plus lisse. Cependant, les supports nécessitent plus de matériau et de temps d'impression ; il est donc conseillé de ne les utiliser qu'en cas de nécessité. Il est toujours préférable d'imprimer sans supports. Nous allons maintenant aborder l'optimisation des paramètres du logiciel de découpe.

2. Optimisation des paramètres de découpe pour les ponts

La plupart des logiciels de découpe proposent des options de pontage. Commencez par trouver le «rapport de débit du pont« et réglez-le à 80-90 % de votre débit normal. Cela évite une consommation excessive de plastique. Enfin, pour la plupart des matériaux autres que ABSRéglez la vitesse de défilement du revêtement du pont sur « élevée ». Certains logiciels de découpe permettent de modifier l'orientation des lignes du pont. Testez différents angles pour trouver celui qui convient le mieux à votre modèle.

3. Repenser la conception des ponts pour les améliorer

Parfois, la construction de ponts est plus simple en modifiant légèrement le modèle. Pour les longs ponts, ajoutez de petits piliers de soutien à votre modèle 3D. Vous transformerez ainsi un long pont en plusieurs plus courts. Pensez également à faire pivoter votre modèle : une simple rotation peut faciliter la construction de ponts complexes. Si vous imprimez des pièces fonctionnelles, ajoutez des bords biseautés ou des angles arrondis aux arêtes des ponts. Cela renforcera la structure et améliorera son aspect.

Solutions aux problèmes de pontage complexes

Même dans des conditions idéales, vous pourriez rencontrer des problèmes de pontage étranges. Voici comment identifier et éliminer les problèmes les plus difficiles à résoudre.

Problèmes inhabituels liés aux ponts à surveiller

Au-delà du simple affaissement ou du filage, recherchez ces problèmes moins courants :

• Effet accordéon : Le pont a une surface ondulée et irrégulière.
• Curling: Les bords du pont se soulèvent ou se recourbent vers le haut.
• Ponts fragiles : Le pont risque de se briser ou de s'effondrer.
• Extrusion irrégulière : Le pont présente des sections épaisses et minces alternées.

Réparation d'une surface de pont ondulée

Si votre pont présente un aspect ondulé, vérifiez d'abord que vos courroies ne sont pas desserrées et que le châssis de votre imprimante ne vibre pas. Assurez-vous que le refroidissement est uniforme ; il peut être nécessaire de repositionner votre ventilateur. Parfois, imprimer les ponts à 45° par rapport aux axes X ou Y améliore la qualité de la surface.

Empêcher les bords des ponts de se courber

Pour éviter que les bords ne se recourbent, augmentez légèrement la température du plateau pour les premières couches. Ajouter un bord à votre impression peut également améliorer l'adhérence. Si vous imprimez avec ABSL'impression sous cloche empêche les courants d'air de provoquer le gondolage.

Construire des ponts plus solides

Pour renforcer les ponts fragiles, essayez d'augmenter le taux de remplissage dans les zones de soutien. Bien souvent, changer de marque ou de type de matériau suffit, car certains sont tout simplement plus résistants que d'autres. Les impressions en PLA peuvent être recuites après impression pour accroître leur solidité, mais cela implique plusieurs étapes supplémentaires.

Résolution des problèmes d'épaisseur inégale des ponts

Si l'épaisseur de votre pont est irrégulière, essayez de nettoyer votre buse ou de la remplacer si elle est usée. Un bouchage partiel de la tête d'impression est également à prendre en compte. Il est aussi conseillé d'effectuer un étalonnage de l'extrudeuse et de mesurer le diamètre du filament à plusieurs endroits afin de vérifier son uniformité.

Améliorez vos compétences en impression 3D de ponts !

L'une des techniques les plus importantes de l'impression 3D, le pontage, vous permettra d'imprimer des modèles plus complexes. Ce tutoriel vous a présenté le fonctionnement du pontage, les problèmes fréquents rencontrés et les solutions pour les résoudre. Vous pouvez améliorer la qualité de vos ponts en modifiant les paramètres d'impression, en choisissant le matériau approprié et, souvent, en ajustant votre modèle. Si des problèmes plus importants surviennent, suivez les conseils de dépannage. Avec de la pratique, vous serez capable d'imprimer des ponts solides et lisses, ce qui vous permettra de réaliser des créations encore plus impressionnantes. impressions 3DCommencez à intégrer ces conseils dans votre prochaine impression pour en constater la différence.
