Comment réparer les couches manquantes dans vos impressions 3D : un guide complet

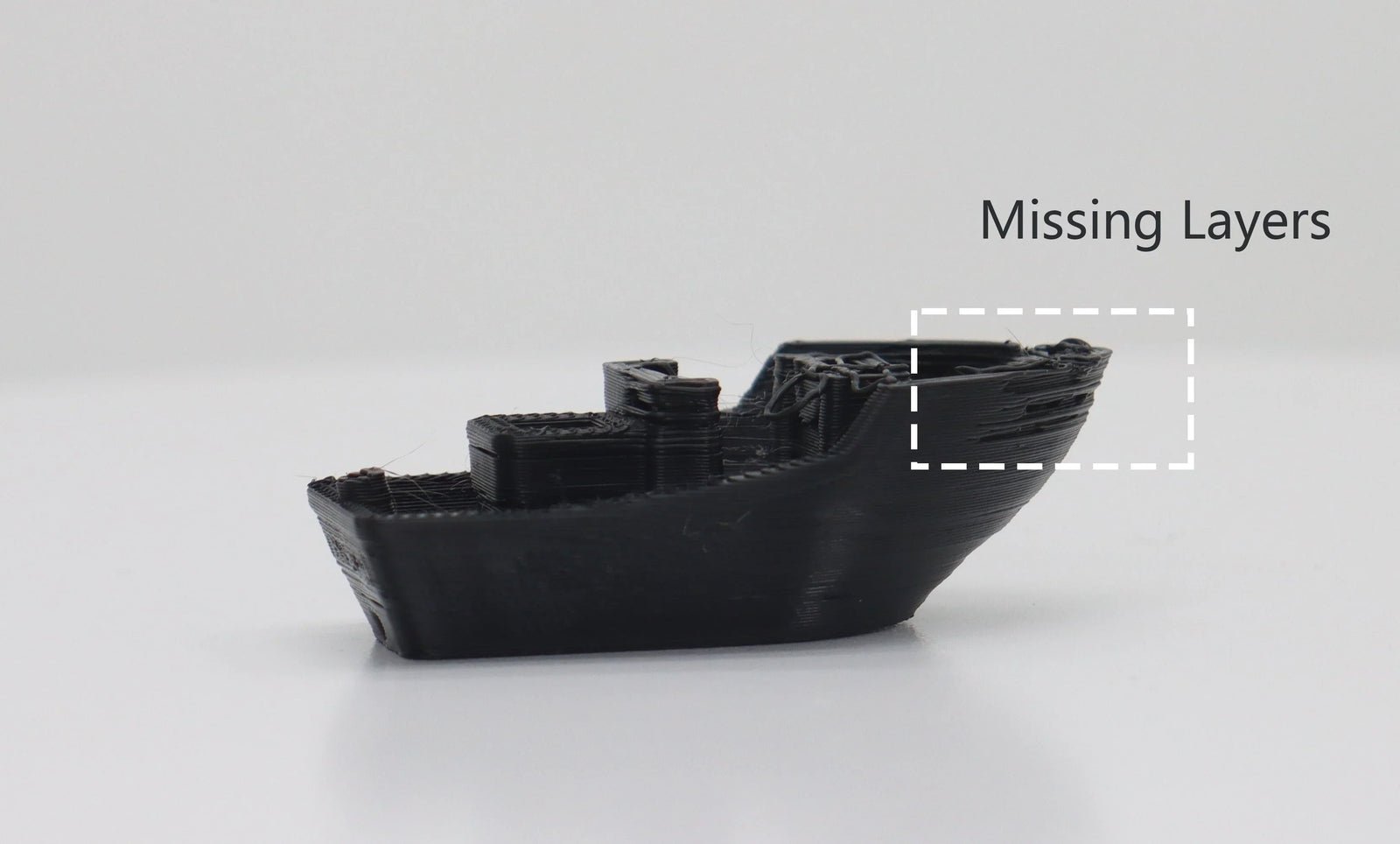

Si vous constatez des défauts ou des zones manquantes sur une impression 3D, il s'agit d'un problème appelé « couches manquantes ». Ce phénomène se produit lorsque l'imprimante omet de déposer de la matière sur une ou plusieurs couches. Il ne faut pas le confondre avec le décalage de couche, qui correspond à un léger défaut d'alignement, ni avec la fissuration des couches, due à une adhérence insuffisante. Ce guide propose une méthode simple pour résoudre ce problème, en commençant par les solutions les plus générales et les plus faciles.

Les deux principales causes de l'absence de couches

Presque tous les cas de couches manquantes proviennent de deux problèmes principaux. Identifier correctement la catégorie à laquelle appartient votre problème est crucial. L'échec se retrouve vous fera gagner un temps considérable et vous évitera un démontage inutile.

Cause 1 : Défaillance d’extrusion (le filament ne sort pas)

Il s'agit de la cause la plus fréquente des problèmes de couches manquantes, représentant plus de 80 % des cas. Dans ce cas précis, les pièces mécaniques de l'imprimante fonctionnent correctement et l'axe Z soulève bien la tête d'impression pour passer à la couche suivante. Le problème vient de la buse qui est… ne pas extruder la quantité correcte de plastique, ou parfois même pas de plastique du tout. C'est ce qui crée le vide dans votre impression..

Cause 2 : Panne mécanique de l’axe Z (l’imprimante ne monte pas)

Ce problème est moins fréquent. En cas de problème mécanique de l'axe Z, votre extrudeuse et votre tête d'impression sont parfaitement capables de distribuer le filament. La panne provient du système de mouvement vertical de l'imprimante. L'axe Z ne parvient pas physiquement à se déplacer à la hauteur requise pour la couche suivante. Dans ce cas, la buse tente d'imprimer directement sur la couche qu'elle vient de terminer, ce qui entraîne un filament écrasé et sur-extrudé. ressembler à un espace vide ou provoquer un blocage total sur les couches suivantes.

Comment résoudre les problèmes d'extrusion courants

Commencez votre dépannage ici. La grande majorité des défauts de couches manquantes sont détectés et corrigés en vérifiant le parcours du filament de la bobine à la buse. Ces vérifications sont classées de la plus simple et la plus courante à la plus complexe.

1. Vérifiez la bobine de filament et son chemin.

Vérifiez d'abord que le filament s'alimente correctement.. Un enroulement emmêlé est la cause la plus fréquente d'un arrêt brutal d'impression en cours. Assurez-vous que la bobine se déroule librement et qu'il n'y a pas de nœuds. Si vous trouvez un nœud, déroulez le filament au-delà et enroulez-le soigneusement. Vérifiez également que le cheminement du filament est bien lisse. Les coudes brusques dans un Tube Bowden ou un guide restrictif peut créer trop de friction pour que le moteur de l'extrudeuse puisse tirer.

2. Entretien de la tête d'impression et de la buse

Les problèmes de hotend sont une cause fréquente.. UN obstruction dans la buse La présence de filaments carbonisés ou d'autres particules peut restreindre le flux d'encre et entraîner des couches fines ou manquantes. Vous pouvez généralement remédier à ce problème en effectuant un « retrait à froid » pour extraire le bouchon, ou en nettoyant la buse à l'aide d'une fine aiguille lorsqu'elle est chaude. Attention à… "Fluage thermique". Cela se produit lorsque la chaleur remonte trop haut dans la buse et ramollit le filament trop vite, provoquant un bouchage. Ce problème est plus fréquent lors des impressions longues ; assurez-vous donc que le ventilateur de refroidissement de votre buse est dégagé et tourne à pleine capacité.

3. Inspectez le mécanisme d'extrusion

Le mécanisme d'extrusion présente certains problèmes généraux.. Vérifiez la tension de la roue d'entraînement ; serrez-la de manière à laisser de légères marques sur le filament, sans toutefois la serrer excessivement. Ensuite, utilisez une brosse métallique fine pour nettoyer les dents de la roue d'entraînement, car l'accumulation de poussière de plastique peut nuire à son adhérence. Enfin, si le bras de l'extrudeuse est en plastique, vérifiez-le minutieusement. Il est connu que ce type de bras peut provoquer des microfissures entraînant une perte de tension.Si vous en possédez une, la meilleure solution à long terme est de la remplacer par une extrudeuse métallique.

4. Évaluer le filament lui-même

Ne négligez pas l'état de votre filament.. La plupart absorbent l'humidité de l'air, qui s'évapore au niveau de la buse et perturbe l'extrusion, produisant généralement un bruit de « claquement ». Si cela se produit, vous devez : Séchez votre filament, De préférence dans un séchoir dédié ou un déshydrateur alimentaire. Une épaisseur irrégulière du filament se produit également avec un filament de mauvaise qualité. Mesurez-la à l'aide d'un pied à coulisse numérique à certains endroits. Si le diamètre dépasse ±0,05 mm, il est fort probable que le problème vienne du filament, qui doit alors être remplacé. filament de marque haut de gamme.

Comment résoudre les problèmes mécaniques de l'axe Z

Si vous avez déjà écarté tous les problèmes liés à l'extrusion, l'étape suivante consiste à inspecter le système mécanique de l'imprimante qui contrôle le mouvement vertical.

1. Correction de la liaison et de l'alignement de l'axe Z

Le blocage se produit lorsque les vis-mères ou les tiges de guidage de l'axe Z ne peuvent pas se déplacer en douceur.. Vous pourriez entendre le moteur forcer ou constater que le portique n'est pas de niveau. Pour diagnostiquer ce problème, éteignez l'imprimante et tournez lentement la vis-mère de l'axe Z à la main. Repérez les points de blocage ou les zones où la rotation devient difficile. Pour résoudre ce problème, nettoyez soigneusement les vis-mères avec un chiffon non pelucheux, puis lubrifiez-les avec une graisse appropriée, comme de la graisse blanche au lithium. Profitez-en pour vérifier que la vis-mère n'est pas visiblement tordue.

2. Serrez le coupleur du moteur de l'axe Z

Le coupleur moteur est la petite pièce qui relie l'arbre du moteur Z à la vis-mère.. Les vis de blocage (parfois appelées vis sans tête) peuvent se desserrer, ce qui entraîne la rotation du moteur sans que la vis-mère ne tourne. Par conséquent, le portique ne se lève pas pour la couche suivante. Vérifiez ces vis de blocage et resserrez-les si nécessaire. Il est essentiel de serrer la vis contre la partie plate de l'arbre moteur pour garantir une fixation sûre et éviter tout glissement.

3. Ajuster les roues à rainure en V

Sur les imprimantes qui utilisent un système de rouleaux à rainure en V pour le mouvement (comme une Ender 3), les roues peuvent être réglées trop serrées contre le cadre en aluminium, ce qui empêche l'axe Z de se déplacer librement. Pour résoudre ce problème, repérez la roue montée sur un écrou excentrique. Utilisez la clé fournie avec votre imprimante pour tourner légèrement cet écrou, ce qui ajuste la pression de la roue.. L'objectif est que le portique se déplace de haut en bas de l'axe en douceur, sans aucun balancement perceptible.

Vérification du logiciel : Paramètres du trancheur

Il est rare que le logiciel soit la cause principale, mais si tout le matériel a été vérifié, deux paramètres de votre logiciel de découpe méritent d'être examinés.

• Distance de rétraction: Si ce réglage est trop élevé, le plastique fondu risque d'être aspiré trop loin vers la partie froide de la buse, ce qui peut provoquer un blocage temporaire lorsque l'imprimante tente de reprendre l'extrusion. Essayez de réduire ce réglage de 1 mm et effectuez un test d'impression.
• Z-Hop/Z-Lift: Cette fonction soulève légèrement la buse lors de ses déplacements afin d'éviter tout contact avec l'impression, mais un bug lié à cette fonction peut parfois provoquer des espaces entre les couches. Pour un test simple, essayez de désactiver complètement le Z-Hop afin de voir si le problème disparaît.

Ces tests logiciels rapides peuvent parfois apporter une solution simple. Si des problèmes persistent après les tests, le problème provient presque certainement du matériel ou du filament lui-même.

Liste de vérification finale pour le dépannage

Si vous n'êtes toujours pas certain de la cause, effectuez un petit test d'impression, par exemple avec un cube de calibration de 20 mm, et observez-le attentivement. Cette liste de vérification vous indiquera les points à observer et les bruits à prendre en compte pendant l'impression.

• Observez le parcours du filament: Lors des premières couches, vérifiez que le filament se déroule correctement de la bobine, sans aucun signe d'enchevêtrement ou d'accrochage.
• Écoutez le bruit de la buse: Soyez attentif au bruit de la buse lors de l'extrusion. Entendez-vous des crépitements ou des sifflements ? C'est un signe important que le filament est humide.
• Vérifiez l'engrenage de l'extrudeuse: Observez la roue dentée d'entraînement de l'extrudeuse. Tourne-t-elle de manière régulière, ou bien patine-t-elle ou écrase-t-elle le filament ?
• Vérifier manuellement la présence de bouchons: Mettez l'impression en pause pendant que la buse est encore chaude et poussez délicatement le filament à la main. S'il s'écoule facilement, vous pouvez exclure un bouchage important.
• Vérifiez immédiatement si un écart apparaît.: Si vous constatez qu'une couche est sautée, éteignez immédiatement l'imprimante. Vérifiez que le coupleur de l'axe Z est bien serré et testez manuellement l'axe Z pour détecter tout signe de blocage.
• Éliminer les problèmes logiciels: En dernier recours, essayez de redécouper le modèle de test avec un profil de découpeur par défaut et fiable afin d'éliminer la possibilité qu'un paramètre logiciel obscur soit à l'origine de l'échec.

Ce processus de diagnostic actif est la méthode la plus efficace pour relier un symptôme directement à sa cause première. Il permet de confirmer ou d'éliminer systématiquement chaque point de défaillance potentiel abordé dans ce guide.

Adoptez une approche proactive en matière d'entretien de votre imprimante 3D !

Comme le montre ce guide, l'absence de couches est un problème facilement résoluble, généralement dû à un défaut mécanique mineur ou à un problème d'extrusion. Bien que vous sachiez désormais comment y remédier, la prévention reste la meilleure solution. Effectuer un entretien régulier et toujours utiliser filament sec de haute qualité résoudra la plupart des problèmes d'impression et ce, ce qui permet d'obtenir des résultats bien plus fiables et concluants.
