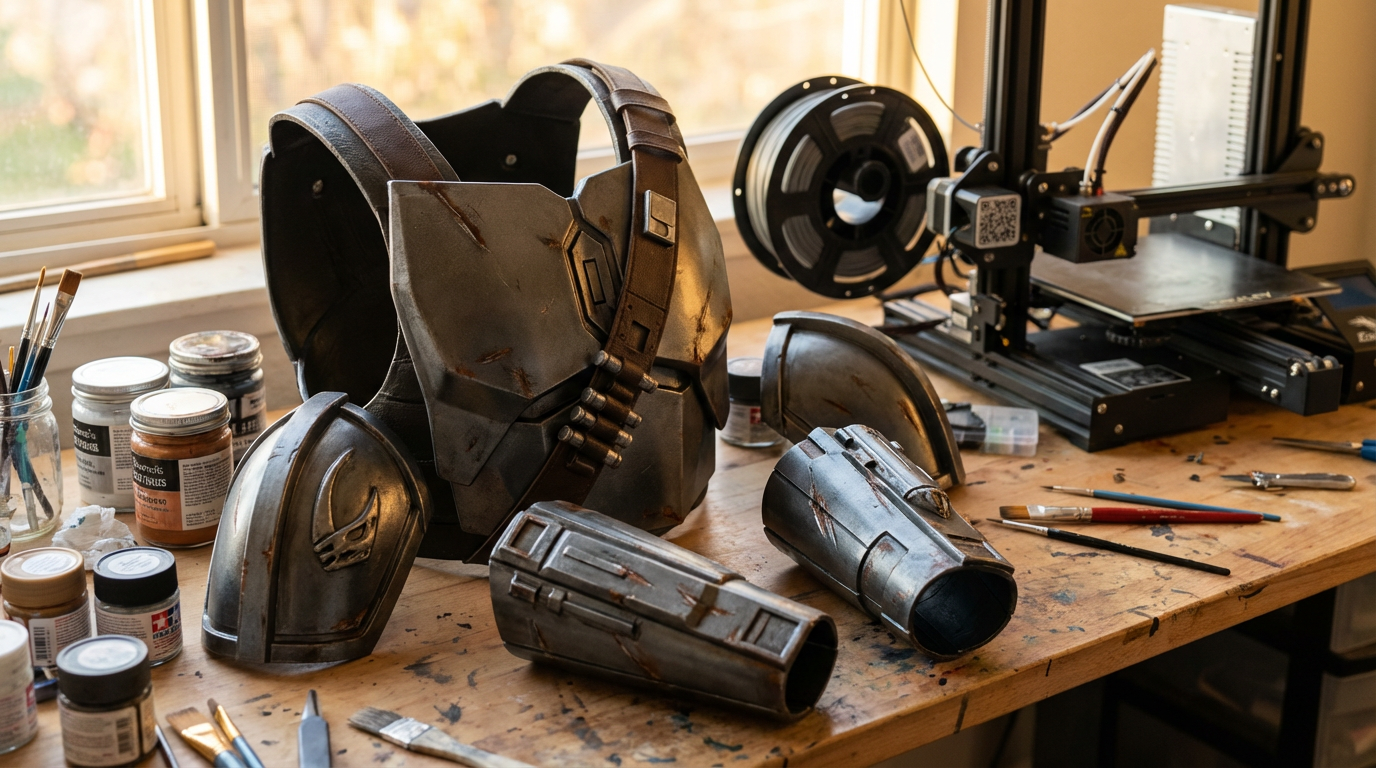

Come stampare un'armatura flessibile per cosplay utilizzando il TPU

Perché il TPU per le armature?

Ho indossato un PLA Ho portato la corazza mandaloriana a una convention due anni fa. Si è crepata lungo una linea di giunzione quando ho urtato uno stipite della porta. La riparazione con la colla era visibile in ogni foto per il resto della giornata.

Il TPU non fa così. Assorbe l'urto, si flette attorno all'impatto e ritorna alla sua forma originale. In una convention, tra la folla, dove si urta continuamente le persone, ci si siede addosso durante i panel e si infilano le protezioni nelle borse per il trasporto, il TPU resiste. PLA non lo fa.

Anche il TPU si muove con il tuo corpo. Le sezioni del ginocchio, le protezioni per i gomiti, le guarnizioni del collo e qualsiasi pezzo di armatura sopra un'articolazione devono flettersi quando ti muovi. Rigido PLA O PETG L'armatura sopra un'articolazione limita i tuoi movimenti o si stacca dai suoi punti di fissaggio. Il TPU si piega naturalmente. Per il parte dell'elmetto Per un costume da cosplay, i materiali rigidi sono ancora una scelta sensata (i caschi non si flettono). Ma tutto ciò che si trova sotto il collo trae vantaggio dalla flessibilità.

Scelta della durezza Shore

TPU 95A è il punto di partenza. Semirigido, mantiene la forma sotto il proprio peso, si stampa quasi altrettanto facilmente come PETGPer le piastre corazzate che devono mantenere la loro forma (corazza, spallacci, protezioni per le cosce), la durezza 95A offre una rigidità sufficiente a conferire loro l'aspetto di un'armatura, pur flettendosi all'impatto.

Il filamento 85A è più morbido. Ideale per articolazioni, tute interne e qualsiasi capo a diretto contatto con la pelle. La sua morbidezza previene gli sfregamenti anche dopo oltre 8 ore di utilizzo in fiera. Richiede stampa a estrusione diretta e velocità ridotte (15-25 mm/s). Vale la pena sopportare tempi di stampa più lunghi per capi in cui il comfort è fondamentale.

PEBA È l'opzione di nuova generazione. Più leggero del TPU del 15-20%, con un rimbalzo migliore e una maggiore tolleranza alle temperature (da -40 °C a +80 °C). Se il peso è la tua principale preoccupazione (e lo diventa dopo 6 ore di utilizzo dell'armatura), il PEBA consente di risparmiare grammi significativi su assemblaggi di grandi dimensioni. Più costoso e più difficile da reperire, ma vale la pena considerarlo per assemblaggi di armature integrali.

TPU Aero Si tratta di una formulazione espansa leggera che riduce significativamente la densità dei pezzi. Ideale per la produzione di più set di armature o pezzi di grandi dimensioni, dove il peso ridotto li rende molto più comodi da indossare.

Esiste anche il TPU varioShore di colorFabb, che si espande a temperature più elevate. A 190–200 °C si stampa come un normale TPU 92A. A 200–250 °C si espande fino a 1,6 volte e la sua durezza scende a 55A Shore con una densità simile a quella della schiuma di 0,7–0,9 g/cm³. Per le grandi piastre corazzate, dove il peso è fondamentale, la versione espansa produce risultati simili alla schiuma EVA con una stampante 3D.

Impostazioni di stampa

L'altezza dello strato è più importante per il cosplay che per le stampe funzionali perché il TPU non si può carteggiare. La carta vetrata rimbalza o rende la superficie ruvida anziché liscia. Le linee di strato che si utilizzano per la stampa sono quelle che si andranno a dipingere. Io uso 0,1 mm per le superfici visibili e 0,2 mm per le aree interne o nascoste per risparmiare tempo.

IL Plus4 Gestisce bene le stampe in TPU di dimensioni corazzate. Il volume di stampa di 305 mm consente di stampare la maggior parte dei pezzi di armatura per il torso in un'unica stampa. Asciugare il TPU prima della stampa. Il filamento flessibile bagnato produce filamenti, scoppiettii e legami tra gli strati deboli.Tutti questi fattori compromettono la qualità superficiale dei capi per cosplay, dove l'aspetto estetico è fondamentale.

Combinazione di rigido e flessibile

La migliore armatura da cosplay non è tutta in TPU o tutta in TPUPLAÈ entrambe le cose. Rigido PLA O PETG per le piastre strutturali principali (petto, schiena, elmetto) e TPU per giunti, connettori e ovunque l'armatura debba piegarsi.

Stampa le parti separatamente e assemblale meccanicamente. Prova a stampare TPU multimateriale e PLA Unire i materiali è frustrante perché non si legano chimicamente. Cura 5.3+ ha una funzione di struttura ad incastro che aiuta, ma per la maggior parte dei cosplayer, stampare separatamente con connessioni a scatto o a fibbia è più semplice e affidabile.

UN tecnica trattata su Hackaday Crea pannelli flessibili stampando piastrelle rigide su tessuto di tulle. Si stampano tre strati di piastrelle, si mette in pausa la stampa, si posiziona il tulle (una fine rete di nylon) sulla piastra di costruzione e poi si riprende. Le piastrelle si fondono con il tessuto attraverso la rete, creando un foglio simile a una cotta di maglia che si flette in modo naturale. Funziona bene per maniche e aree che necessitano di drappeggio. Limitato ad aree del corpo relativamente piatte e a stampe che si adattano alla piastra di costruzione.

Pittura e invecchiamento TPU

La vernice acrilica standard si screpola e si scrosta sul TPU. La superficie è flessibile e la vernice non riesce a resistere. Servono vernici progettate per superfici flessibili e non porose.

La vernice per pelle Angelus è la più consigliata dalla comunità del cosplay per il TPU. È una vernice acrilica a base d'acqua formulata per le scarpe. Aderisce a superfici flessibili non porose, mantiene la flessibilità dopo l'asciugatura e si presta all'applicazione con aerografo per strati sottili. È preferibile applicare più strati sottili piuttosto che uno spesso. Lasciare asciugare completamente ogni strato prima di applicare il successivo.

Plasti Dip funziona come una mano di fondo gommata. Riempie parzialmente le linee di giunzione tra gli strati, può essere carteggiato leggermente e fornisce un substrato flessibile per la verniciatura. Due mani sottili di Plasti Dip seguite dalla vernice Angelus garantiscono una finitura resistente e flessibile.

Agenti atmosferici

L'invecchiamento è ciò che fa sembrare le armature da cosplay reali invece che di plastica. Due tecniche derivate da Guida agli agenti atmosferici della comunità 405:

Lavaggio acrilico: mescolare la vernice acrilica nera o marrone con acqua in rapporto 1:5. Applicare abbondantemente su tutta la superficie, quindi rimuovere l'eccesso dalle zone in rilievo con uno straccio. La vernice diluita si deposita nelle fessure e nelle linee di giunzione, creando profondità e ombreggiature. Bastano cinque minuti e l'aspetto cambia completamente.

Pennellatura a secco: immergere leggermente un pennello piatto nella vernice argentata o metallizzata. Eliminare la maggior parte della vernice in eccesso con un tovagliolo di carta. Quindi, trascinare il pennello quasi asciutto lungo i bordi e gli angoli. La piccola quantità di vernice rimasta si attacca solo alle superfici in rilievo, creando un effetto metallo usurato. Tutorial di dry brushing per Punished Props ha una procedura dettagliata passo passo. Concentrati sui bordi e sugli angoli dove una vera armatura entrerebbe in contatto con altre superfici. Guida alla finitura superficiale copre le tecniche di levigatura e rivestimento applicate ai pezzi di armatura rigida e Panoramica della post-elaborazione dispone di metodi di finitura aggiuntivi.

Fissare l'armatura al corpo

Ho provato quattro metodi di allegato. Ecco quali funzionano:

Velcro (il più versatile): 1.5" Ampie strisce di velcro all'interno dell'armatura, strisce corrispondenti cucite su una tuta intima o uno strato base. Facili da indossare e togliere, riposizionabili e lavabili. Utilizzare il lato con i ganci sull'armatura (è più rigido) e il lato con gli anelli sul tessuto. Strisce da 25 cm nei punti di ancoraggio (spalle, fianchi, vita).

Fibbie a scatto (le più sicure): bottoni a pressione resistenti con l'estremità maschio incollata all'armatura tramite colla per scarpe o adesivo in fibra di vetro. L'estremità femmina viene forata nel tessuto della tuta interna. Impedisce lo spostamento durante il movimento. Rende la spaziatura permanente. Richiede più tempo di installazione ma produce il risultato più professionale.

Fibbie a sgancio rapido con fettuccia in nylon: ideali per protezioni per le cosce, spallacci e accessori da cintura. Regolabili, facili da rimuovere, reperibili in qualsiasi negozio di articoli per attività all'aperto. Stringere per assumere posizioni di combattimento, allentare quando è necessario sedersi.

La soluzione migliore è un approccio combinato. Bottoni a pressione per la tenuta primaria, velcro per una regolazione precisa della posizione e imbottitura in schiuma tra l'armatura e la pelle per prevenire sfregamenti durante un'intera giornata di convention.

sopravvivenza delle convenzioni

Le armature in TPU hanno un enorme vantaggio alle convention: non si rompono durante il trasporto. Ho arrotolato pezzi di armatura in TPU, li ho infilati in valigia e ci mi sono seduto sopra in macchina. Sono tornati alla loro forma originale. PLA Le armature vengono trasportate in custodie personalizzate imbottite di schiuma oppure arrivano smontate.

Le politiche di controllo delle armi nelle convention generalmente favoriscono il TPU. Il personale addetto ai controlli di sicurezza può constatare immediatamente che l'armatura in TPU è flessibile. È evidente che non è rigida, non è tagliente e non rappresenta un pericolo per gli altri partecipanti. PLA Le spalline in un vicolo affollato di artisti possono urtare le persone. Il TPU cede al contatto.

La maggior parte delle convention consente l'utilizzo di componenti per cosplay stampati in 3D, purché gli oggetti di scena siano chiaramente non funzionali. GalaxyCon, NYCC e MCM Comic Con permettono tutti l'uso di oggetti stampati in 3D. Le punte affilate devono essere arrotondate. Non è consentito utilizzare gli oggetti di scena per simulare combattimenti o movimenti di gruppo. Il TPU, grazie alla sua morbidezza, tende naturalmente ad arrotondare i bordi.

Aggiungi fori di ventilazione nelle sezioni dell'armatura a contatto con il corpo. Le convention sono calde. Otto ore in un'armatura di plastica non ventilata comportano un reale rischio di surriscaldamento. La flessibilità del TPU consente design sottili e perforati che non sarebbero strutturalmente fattibili in materiali rigidi. PLA.

Per i file STL di armatura gratuiti, Il set di GamerForge dedicato al Mandalorian disponibile in formato stampabile. include elmetto, petto, spalle, braccia, gambe, jetpack e blaster. Tutto gratis. La maggior parte degli STL di armatura sono progettati per filamento rigido, quindi per il TPU dovresti stampare le sezioni delle giunture e i connettori in TPU mantenendo le piastre principali in PLA O PETGPer ulteriori suggerimenti e impostazioni di stampa TPU, consultare Guida alle custodie per telefoni in TPU E guida ai piedini dei mobili utilizzare lo stesso materiale con durezze Shore simili. E per la levigatura e la finitura di materiali rigidi ABS piastre corazzate, le guida alla levigatura con acetone si applica direttamente. Sfoglia il gamma completa di filamenti per opzioni in TPU, PEBA e materiali rigidi.
