Organizer compatibili con Gridfinity che devi stampare adesso

Cos'è Gridfinity (e perché ha preso il sopravvento)

Nel 2022, Zack Freedman ha pubblicato un video di YouTube Ha presentato un sistema di archiviazione modulare gratuito e open-source chiamato Gridfinity. L'idea era semplice: una griglia standardizzata di quadrati da 42 mm × 42 mm, con contenitori che si agganciano alle piastre di base tramite un profilo di incastro a forma di Z. Tutto è stampabile in 3D. Tutto è compatibile. E poiché le specifiche sono aperte, chiunque può progettare contenitori per questo sistema.

La comunità lo ha accolto con entusiasmo. Nel giro di pochi mesi, c'erano migliaia di progetti compatibili con Gridfinity su Materiale stampabile e Thingiverse. Porta cacciaviti, organizer per batterie, supporti per saldatori, contenitori da scrivania, divisori per cassetti da cucina. Se qualcosa entra in un cassetto o sta su un banco da lavoro, qualcuno ha già progettato un contenitore Gridfinity apposta.

Ho iniziato con una singola piastra di base 4x4 nel cassetto del mio banco da lavoro. Questo è successo tre mesi fa. Ora ho sette piastre di base distribuite su quattro cassetti e un piano di lavoro. Il sistema è davvero utile una volta che lo si vede in azione.

Le stampe essenziali da cui iniziare

Non stampare 30 contenitori speciali prima di aver familiarizzato con quelli di base. Ecco il kit iniziale che copre l'80% delle esigenze organizzative.

Piastre di base

Tutto inizia da qui. Una piastra di base è una griglia piatta a cui si fissano i contenitori. Inizia con una misura adatta al tuo cassetto. Misura la larghezza e la profondità interne, dividi per 42 mm e arrotonda per difetto. Un cassetto IKEA Alex standard si adatta a una griglia di circa 6×4 o 7×4.

Tempo di stampa per una base 4×4: circa 3–4 ore in PLA con impostazioni standard. Su una stampante più grande come la Plus4 Grazie al piatto di stampa da 305 mm, è possibile stampare una base di 7×7 pollici in un'unica sessione.

Contenitori standard (1×1, 2×1, 3×1)

Questi sono i contenitori più utili. Stampatene di diverse dimensioni. I contenitori 1x1 sono perfetti per viti, schede SD e piccoli componenti. I contenitori 2x1 sono ideali per penne, chiavette USB o piccoli attrezzi. I contenitori 3x1 sono perfetti per forbici, pennarelli o adattatori per cavi.

L'unità di misura dell'altezza in Gridfinity è 7 mm. Un contenitore "3-high" offre una profondità interna di 21 mm. Un contenitore "5-high" offre una profondità di 35 mm. Scegli l'altezza in base a ciò che devi riporre. Contenitori alti per utensili verticali, contenitori bassi per oggetti piatti come batterie o schede.

Contenitori divisori

Un contenitore 3x2 o 4x2 con divisori interni si trasforma in un pratico organizer per viti, dadi e rondelle. Alcuni modelli includono divisori rimovibili che consentono di riconfigurare il contenitore senza doverlo ristampare. Questi organizer sostituiscono i classici organizer in plastica economici che si trovano nei negozi di ferramenta e che si rompono dopo pochi mesi.

Contenitori specializzati che meritano la tua stampa

Una volta impostate le basi, è con i contenitori specializzati che Gridfinity inizia a distinguersi da qualsiasi altro organizer preconfezionato. Non sei più limitato alle scatole rettangolari.

Porta cacciaviti e porta chiavi esagonali

Fori di dimensioni specifiche per tenere in posizione verticale cacciaviti di diverse misure. Niente più chiavi che sbattono in un cassetto. Ho stampato un set con fessure esagonali etichettate (da 1,5 mm a 10 mm) ed è uno degli oggetti stampati più utilizzati nella mia officina. Disponibile in diverse configurazioni su Printables.

Organizzatori di batterie

Alloggiamenti adatti per batterie AA, AAA, CR2032 e 9V. Alcuni modelli includono un circuito con LED di test che è possibile collegare. La community ha lavorato a lungo su questi dispositivi, quindi le dimensioni sono state ottimizzate. Stampatene uno e smetterete di comprare quei portabatterie di cartone.

Contenitori per stazione di saldatura

Supporti per punte del saldatore, bobine di stagno, penne per flussante e pinzette. Questi combinano la griglia Gridfinity con una geometria specifica per gli strumenti che nessun organizer generico offre. Alcuni modelli si integrano con il Sistema di controllo a parete DDD in modo da poter montare Gridfinity su una parete forata.

Inserti per cassetti da cucina

Porta spezie, divisori per utensili e organizer per capsule di caffè. La cucina è un'applicazione Gridfinity spesso sottovalutata.Poiché progetti in base alle dimensioni esatte del tuo cassetto, la vestibilità è perfetta in un modo che gli organizer acquistati in negozio non riescono mai a raggiungere. Usa PETG se il cassetto si trova vicino a una fonte di calore come un forno.

Contenitori per componenti elettronici

Contenitori per resistori, condensatori e connettori con fessure per etichette. Alcuni modelli utilizzano un sistema a schedario con vassoi estraibili. Per chiunque lavori con componenti SMD o parti Arduino, questi contenitori sono rivoluzionari.

Se stai cercando di più idee di stampa funzionali che vanno oltre Gridfinity, c'è una collezione più ampia che vale la pena esplorare. E per i creatori che hanno appena iniziato, il Guida ai progetti per principianti copre le prime stampe che insegnano abilità pratiche.

Impostazioni di stampa che si adattano effettivamente

La griglia da 42 mm di Gridfinity è precisa. Se le tue stampe sono anche solo leggermente sovradimensionate, i contenitori non si incastreranno nelle piastre di base. Se sono sottodimensionate, vibreranno. Rispettare le tolleranze è la differenza tra un clic soddisfacente e un fastidioso tremolio.

Impostazioni consigliate

Suggerimenti sulla tolleranza

La specifica della griglia da 42 mm utilizza un ingombro del contenitore di 41,5 mm, lasciando 0,5 mm di spazio libero. Se la stampante stampa costantemente con dimensioni leggermente superiori (comune con le macchine nuove o non calibrate), noterai che i contenitori si adattano troppo strettamente o non si adattano affatto.

Stampa un singolo contenitore 1×1 e una piccola base 2×2 come prova. Se l'incastro è troppo stretto, riduci l'espansione orizzontale nello slicer di 0,1–0,15 mm. Se è troppo largo, aumentala. Una stampa di prova ti evita di sprecare una base che richiederebbe 10 ore di stampa.

IL Q2 con il suo autolivellamento a cella di carico gestisce bene la consistenza del primo strato, che è importante per il profilo di incastro della piastra di base. Per capire come Le modalità di riempimento e la densità influenzano la resistenza, Quella guida illustra i compromessi da considerare per le stampe funzionali come queste.

Personalizzazione del sistema

Il vero punto di forza di Gridfinity è che non sei limitato a scaricare progetti creati da altri. Gli strumenti parametrici ti permettono di creare esattamente ciò di cui hai bisogno.

Gridfinity ricostruito (OpenSCAD)

IL Progetto Gridfinity ricostruito da kennetek Si tratta di una ricostruzione completa del sistema Gridfinity di OpenSCAD. È sufficiente inserire le dimensioni della griglia desiderate, l'altezza, il numero di divisori, le opzioni per le etichette e i fori per i magneti, e il programma genera un file STL stampabile. Oltre 44.000 download su Printables. Se non hai problemi a modificare alcuni parametri tramite uno script, questo è lo strumento più flessibile disponibile.

Generatori basati sul Web

Per chi preferisce cliccare piuttosto che programmare, esistono i generatori Gridfinity basati su browser. Questi permettono di regolare le dimensioni dei contenitori, aggiungere divisori, scegliere se includere frontali a cucchiaio o linguette per le etichette ed esportare direttamente il file STL. Non è richiesta alcuna installazione di software.

Opzioni con magnete e vite

I contenitori Gridfinity standard si fissano alle loro basi per gravità e grazie all'incastro a profilo Z.Per i contenitori che devono rimanere fermi (su superfici inclinate o in cassetti che si chiudono bruscamente), è possibile aggiungere magneti da 6 mm × 2 mm ai quattro angoli. Alcune piastre di base accettano anche viti da 3 mm. Queste opzioni aumentano i costi e la complessità di stampa, ma ne vale la pena per i contenitori che vengono spostati frequentemente.

Se ti capita spesso di progettare parti personalizzate, Guida alla progettazione e alla stampa di pezzi di ricambio copre il flusso di lavoro CAD-to-print. E per organizzare il tuo postazione per espresso o altre collezioni di piccoli oggetti, i contenitori Gridfinity funzionano come inserti dedicati.

Dove mettere tutto

Ho trovato Gridfinity particolarmente utile in questi casi:

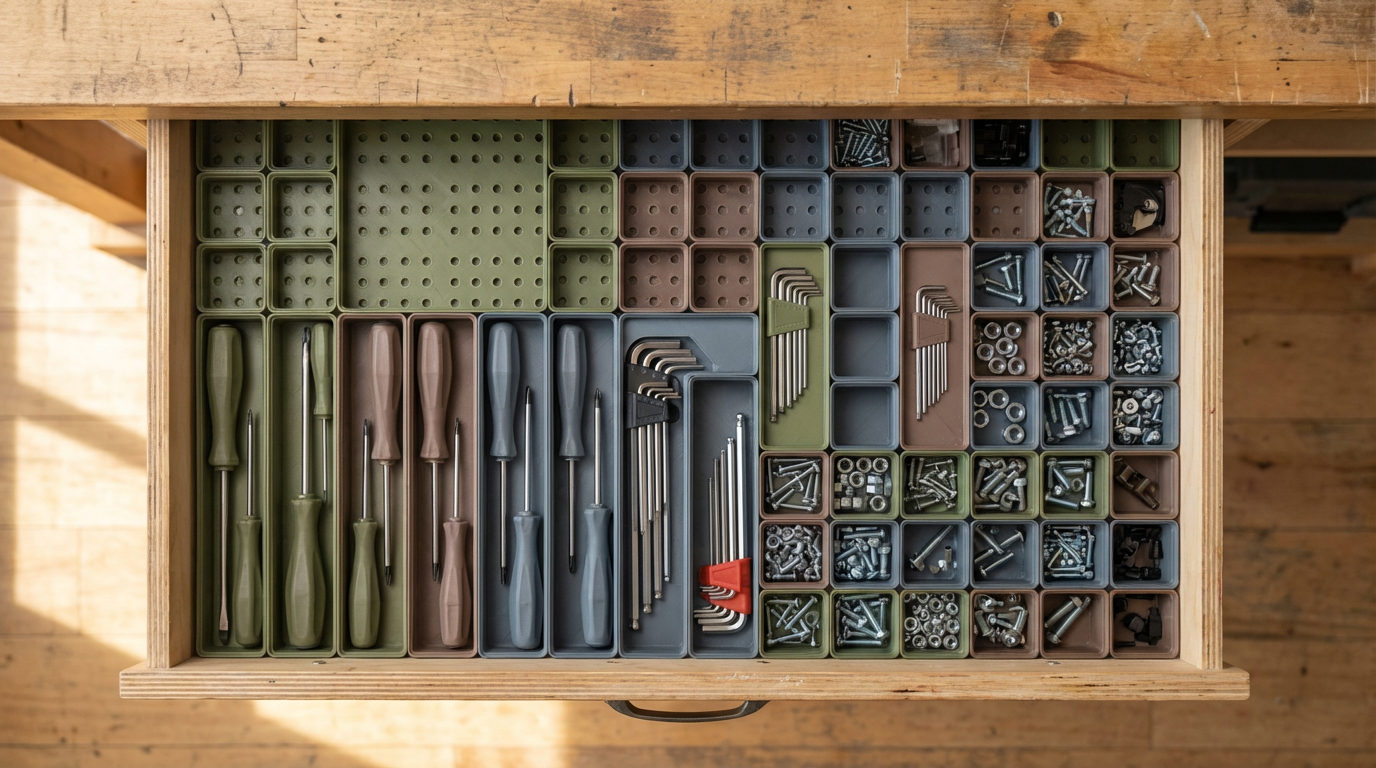

Cassetti portautensili da officina. Questo è ovvio. Chiavi inglesi, cacciaviti, punte da trapano, carta vetrata. Ogni attrezzo ha il suo posto. Non ho perso una chiave a brugola in tre mesi, il che è un record personale.

Cassetti della scrivania. Cavi USB, dongle, schede SD, Post-it, penne. Il cassetto della scrivania, da groviglio di oggetti, si trasforma in uno spazio in cui è finalmente possibile trovare le cose. Una piastra di base 4×3 si adatta alla maggior parte dei cassetti standard delle scrivanie.

Cassetto degli oggetti inutili in cucina. Ogni casa ne ha uno. Batterie, nastro adesivo, forbici, elastici, fascette. Una base Gridfinity trasforma il cassetto degli oggetti inutili in un cassetto multiuso.

Contenitori per materiali per hobby e artigianato. Barattoli di vernice, materiali per basi di miniature, accessori per il cucito, materiali per la creazione di gioielli con perline. Qualsiasi oggetto composto da tanti piccoli elementi di diverse dimensioni trae vantaggio dall'approccio modulare.

Banco di elettronica. Componenti, connettori, punte per saldatore, sonde per multimetro. I contenitori con vassoio estraibile sono particolarmente utili in questo caso, perché permettono di portare un contenitore nella propria area di lavoro e di riporlo al termine dell'operazione.

Inizia in piccolo. Un cassetto, una base, una manciata di contenitori. Usalo per una settimana. Poi capirai perché la community di Gridfinity continua a crescere. PLA Di base dal raccolta di filamenti comuni è tutto ciò che ti serve per questo. E per i contenitori che potrebbero subire maggiore usura o contenere attrezzi pesanti, un Rivestimento o cuscinetto in TPU sul fondo può impedire che gli oggetti scivolino.
