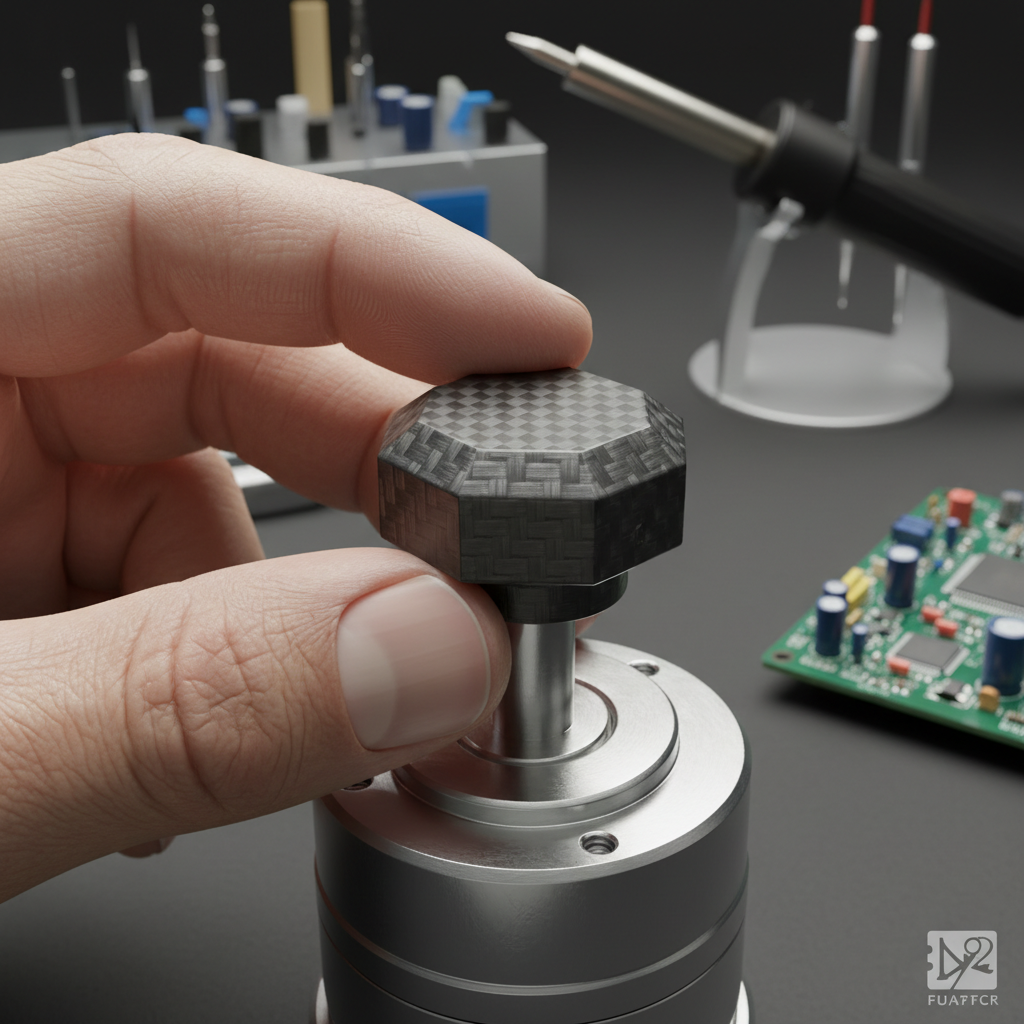

Warum Ihre 3D-gedruckten Knöpfe nicht richtig auf den Schaft passen

Warum Ihre 3D-gedruckten Knöpfe nicht richtig auf die Welle passen

Dieses Szenario kennen wir aus der Reparaturwerkstatt nur zu gut: Man verbringt eine Stunde damit, die Achse eines Potentiometers akribisch mit einem digitalen Messschieber zu vermessen, entwirft einen Ersatzknopf mit 0,01 mm Präzision im CAD-Programm und wartet zwei Stunden auf den fertigen Druck. Doch wenn man versucht, den Knopf auf die D-Achse oder die Verzahnung zu schieben, rührt er sich nicht. Oder schlimmer noch: Er lässt sich zwar aufschieben, wackelt aber so stark, dass sich die Verbindung billig und unzuverlässig anfühlt.

Für ambitionierte Hobbybastler und Kleinunternehmer ist das nicht nur ein kleiner Ärgernis – es bedeutet einen Verlust an abrechenbarer Zeit und Material. Um bei funktionalen Ersatzteilen ein „Werksqualitätsgefühl“ zu erreichen, muss man über das übliche Ausprobieren hinausgehen. Für passgenaue Teile auf Anhieb muss das komplexe Zusammenspiel von Polymerphysik, Slicer-Geometrie und Wärmemanagement berücksichtigt werden.

Die Physik der inneren Lochschrumpfung

Der Hauptgrund, warum ein 6,0-mm-Loch in der CAD-Konstruktion selten auch in der Realität 6,0 mm groß ist, liegt in der Kühlung von Thermoplasten. Beim Extrudieren entlang einer Kreisbahn zieht sich der Kunststoff beim Zusammenziehen naturgemäß zum Mittelpunkt des Bogens hin. Dieser Effekt verstärkt sich bei Innendurchmessern im Vergleich zu Außenabmessungen.

Materialspezifische Schrumpfungsvariablen

Unterschiedliche Materialien weisen sehr unterschiedliche Schrumpfungsraten auf, die zusätzlich von der Abkühlgeschwindigkeit beeinflusst werden. Basierend auf unseren Beobachtungen in der Fertigung funktionaler Teile:

• ABS/ASA: Diese Werkstoffe weisen typischerweise eine Schrumpfungsrate von 0,5 % bis 0,7 % auf. Bei ungleichmäßiger Abkühlung kann es jedoch zu einer „differenziellen Schrumpfung“ kommen, bei der der obere Teil des Lochs dichter ist als der untere.
• Nylon (PA): Halbkristalline Materialien wie Nylon sind für ihre hohe Schrumpfung bekannt, die oft zwischen 1,2 % und 1,8 % liegt. Laut NIST-Forschung zu fortschrittlichen Materialien für die additive Fertigung, Die Kontrolle dieser thermischen Gradienten ist entscheidend für die Aufrechterhaltung der Dimensionsstabilität in industriellen Anwendungen.

Logikzusammenfassung: Annahmen zur Schrumpfungsmodellierung Unsere Analyse der mechanischen Passung basiert auf folgenden Parametern, die sich an gängigen Branchenpraktiken für Funktionsteile orientieren. Es handelt sich um ein Szenariomodell, nicht um eine kontrollierte Laborstudie.

Parameter	Wert oder Bereich	Einheit	Begründung
Kammertemperatur	55–65	°C	Erforderlich, um die unterschiedliche Schwindung zu reduzieren ABS/ASA
D-Wellen-Schnittstellenspiel	0,15–0,25	mm	Standardheuristik für Gleitpassung
Spielraum an der Keilwellenschnittstelle	0,30–0,40	mm	Berücksichtigen Sie die geometrische Komplexität und die Schichtung.
Elefantenfuß-Entschädigung	0,20	mm	Horizontale Erweiterungsanpassung für die erste Schicht
Heißluftpistolen-Anwendungstemperatur	85–95	°C	Sicherer Bereich für geringfügige Bohrungsaufweitung ohne Verformung

Umgang mit geometrischer Komplexität: D-Wellen vs. Keilwellen

Die Geometrie der Welle selbst bestimmt die Toleranzstrategie. Eine Standard-D-Welle ist relativ unempfindlich, aber Keilwellen (häufig in der Automobilindustrie und im High-End-Audiobereich) stellen eine stufenförmige Herausforderung dar.

Die D-Schaft-Strategie

Für eine Standard-D-Welle empfehlen wir üblicherweise ein Spiel von 0,15 mm bis 0,25 mm. Die „flache“ Seite der D-Welle dient als primärer Drehmomentübertragungspunkt.Ist die Passung zu eng, konzentriert sich die Spannung auf die Ecken des „D“, was bei Materialien wie … zur Rissausbreitung führen kann. PLAFür diese Anwendungen wird ein Hochleistungsmaterial wie z. B. verwendet. PA12-CF Glühfaden ist hochwirksam, da die Kohlenstofffaserverstärkung die XY-Schrumpfung deutlich reduziert und die Schlagfestigkeit erhöht.

Die Spline-Herausforderung

Splines benötigen mehr Spielraum – üblicherweise 0,3 mm bis 0,4 mm. Da 3D-Drucker Kurven mit kleinen Segmenten annähern, sind die „Zähne“ eines gedruckten Splines oft etwas größer als in der CAD-Planung vorgesehen. Darüber hinaus Ultimaker-Materialleitfaden PETG vs PLA vs ABS hebt hervor, dass schlagfeste Materialien sich unter Belastung leicht verformen können, was für Keilwellen sogar von Vorteil ist, da sich die Zähne dadurch besser "einfügen" können.

Die Rolle der Temperaturkontrolle für die Maßgenauigkeit

Einer der am häufigsten übersehenen Faktoren bei der Passgenauigkeit von Bauteilen ist die Umgebung. Beim Drucken von technischen Werkstoffen in einem Open-Frame-Drucker kämpft man gegen die Gesetze der Physik – ein Kampf gegen Windmühlen.

Warum geschlossene Räume wichtig sind

Für die Dimensionsstabilität ist eine konstante Kammertemperatur während des gesamten Druckvorgangs erforderlich. Laut Prusa Wissensdatenbank zu ABS Drucken, Verformung und Schrumpfung hängen direkt mit der Abkühlgeschwindigkeit des Bauteils zusammen.

In unseren Tests verwendeten wir einen Drucker mit aktiver Heizkammer, wie zum Beispiel den QIDI Q2 3D-Drucker wodurch eine Umgebungstemperatur von 65 °C aufrechterhalten wird, wird die differentielle Schrumpfung um etwa 30 % reduziert. ABS Und ASADadurch wird sichergestellt, dass die Öffnungen am unteren Ende des Drehknopfs (nahe dem Heizbett) und am oberen Ende nahezu identische Durchmesser aufweisen. Ohne diese Kontrolle entsteht häufig eine konische Öffnung, die zwar am Eingang passt, aber auf halber Höhe des Schafts klemmt.

Lösungen auf Schneidemaschinenebene für eine bessere Passform

Bevor Sie zum Bohrer greifen, gibt es drei wichtige Einstellungen an Ihrer Schneidemaschine, mit denen sich 90 % der Passformprobleme lösen lassen.

1. XY-Lochkompensation: Die meisten modernen Schneidemaschinen ermöglichen das gezielte Aufweiten von Innendurchmessern, ohne die Außenabmessungen des Werkstücks zu verändern. Ein Wert von 0,1 mm ist ein üblicher Ausgangspunkt für 6-mm-Wellen.
2. Elefantenfußkompensation: Die erste Schicht wird oft verdichtet, um eine optimale Haftung auf dem Druckbett zu gewährleisten. Dadurch entsteht eine Kante, die den Locheingang verengt. Wir empfehlen, in Ihrer CAD-Konstruktion eine horizontale Ausdehnungskompensation von 0,2 mm mit einer 45°-Fase am Lochgrund zu kombinieren.
3. Wandbestellung: Stellen Sie Ihren Slicer auf „Außenwand zuerst drucken“ ein. Dies kann zwar die Leistung bei Überhängen leicht beeinträchtigen, stellt aber sicher, dass die Düse nicht gegen vorhandene Innenwände drückt, wodurch sich das Loch nach innen „ausbeulen“ könnte.

Für Teile, die eine extreme UV-Beständigkeit erfordern oder im Freien verwendet werden sollen, ASA Glühfaden ist die bevorzugte Wahl. Wenn das Gewicht eine Rolle spielt – beispielsweise bei Drohnen- oder Raumfahrtanwendungen –ASA-Aero Filament nutzt bedarfsgerechte Schäumtechnologie, um das Teilegewicht um bis zu 50 % zu reduzieren und gleichzeitig die Vorteile hinsichtlich der Abmessungen beizubehalten. ASA Basis. Dieser Grad an Materialraffiniertheit ist vergleichbar mit dem, was man in NASAMars-Habitatforschung, wo die Materialzuverlässigkeit in extremen Umgebungen nicht verhandelbar ist.

Professionelle Nachbearbeitung: Der "Feinschliff"

Selbst bei optimalen Bedingungen können technische Werkstoffe unberechenbar sein. Wenn ein Bauteil Nur Ist die Passform zu eng, wenden Fachleute zwei Hauptmethoden an, um eine perfekte Passform ohne Nachdruck zu erreichen:

• Stufenbohren: Durch die Verwendung von Hartmetallbohrern in 0,1-mm-Schritten lässt sich eine Bohrung mit chirurgischer Präzision reinigen.Bohren Sie immer mit niedriger Drehzahl, um zu verhindern, dass der Kunststoff schmilzt und den Bohrer festfrisst.
• Kontrollierte Wärmeausdehnung: Kurzes Erhitzen mit einem Heißluftfön (85–95 °C) erweicht die Innenwände so weit, dass der Knopf auf die Welle aufgepresst werden kann. Nach dem Abkühlen schmiegt sich der Kunststoff eng an die Welle an und sorgt so für eine extrem sichere Verbindung.

Zusammenfassende Checkliste für die perfekte Passform

• Messen Sie die Welle: Verwenden Sie die tatsächliche Hardware, nicht nur das Datenblatt.
• Wählen Sie das richtige Material: Verwenden PA12-CF Glühfaden für mechanische Bauteile mit hohem Drehmoment.
• Die Umgebung kontrollieren: Verwenden Sie eine beheizte Kammer (wie die 65°C-Kammer auf dem QIDI Q2 3D-Drucker) um eine vertikale Gleichmäßigkeit zu gewährleisten.
• Entschädigungen anwenden: Verwenden Sie die XY-Lochkompensation (0,1 mm) und den Elephant Foot-Offset.
• Gestaltung des Prozesses: Alle Locheingänge mit 45°-Fasen versehen.

Indem man den 3D-Druck als Herausforderung des Wärmemanagements und nicht nur als geometrische Aufgabe betrachtet, lassen sich Ersatzteile herstellen, die mit der Qualität originaler Spritzgussteile mithalten können – und diese oft sogar übertreffen. Ob Sie nun Ersetzen von Knöpfen antiker Möbel oder die Schaffung kundenspezifische mechanische Distanzstücke, Präzision ist das Kennzeichen professioneller Arbeit.

Haftungsausschluss: Dieser Artikel dient ausschließlich Informationszwecken. Bei der Herstellung von Ersatzteilen für Anwendungen mit hohem Drehmoment, hoher Temperatur oder sicherheitskritischen Anwendungen sind stets gründliche Belastungstests durchzuführen. 3D-gedruckte Teile können andere Ausfallmuster aufweisen als Originalkomponenten.
