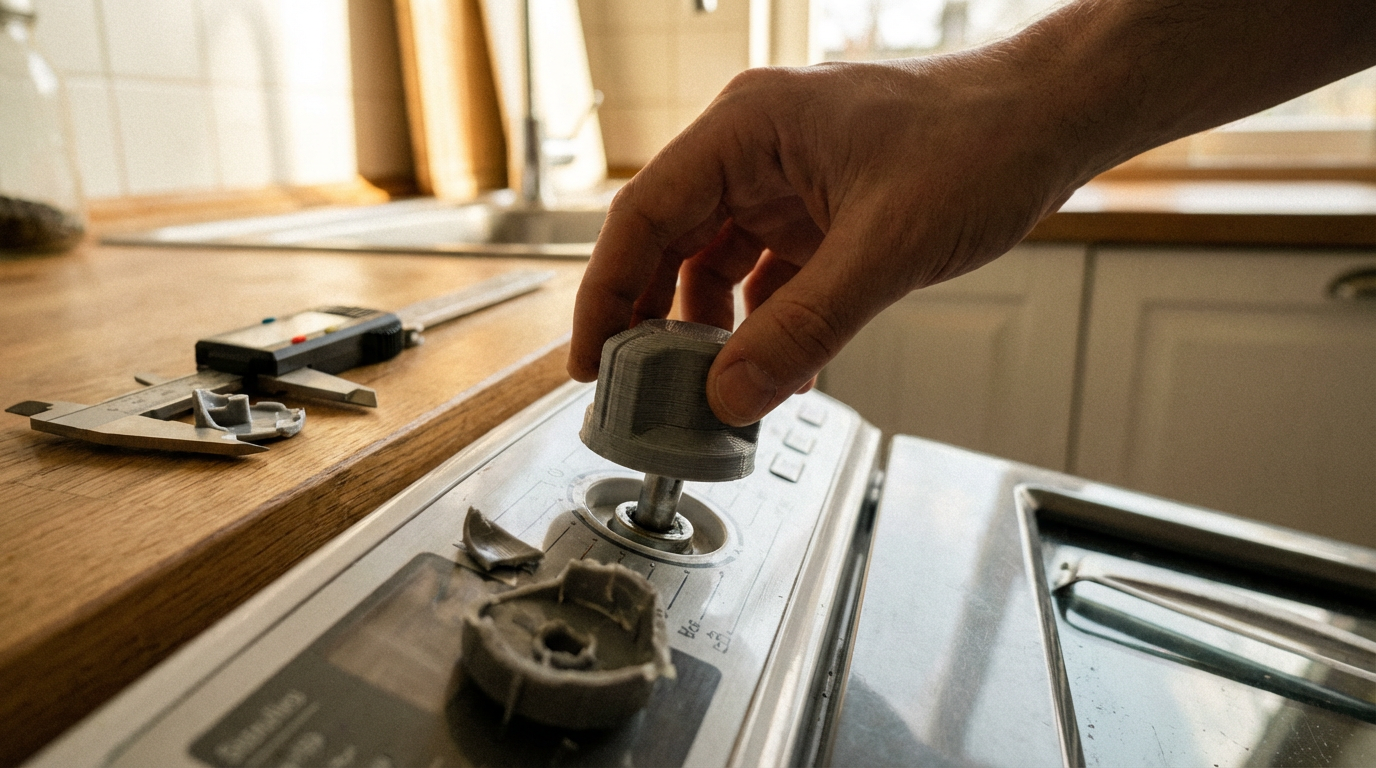

So entwerfen und drucken Sie Ersatzknöpfe für Haushaltsgeräte

Warum dies einer der besten funktionalen Drucke ist

Ein Ersatzherdknopf vom Hersteller kostet 15–30 Dollar. Ein Ersatzknopf für eine Heizungs-/Klimaanlage? Oft gar nicht mehr erhältlich. Knöpfe von Waschmaschinen brechen, und die Modellnummer führt zu einer Ersatzteilseite mit dem Hinweis „nicht mehr verfügbar“.

Ein 3D-gedruckter Ersatz kostet vielleicht 50 Cent an Filament und ist in weniger als einer Stunde gedruckt. Noch wichtiger ist aber, dass man ihn in jeder gewünschten Form gestalten kann. Er kann griffiger sein, größer für arthritische Hände, eine andere Farbe haben oder mit einem Zeiger ausgestattet sein, der tatsächlich mit den Markierungen übereinstimmt. Ich habe Knöpfe für einen Herd, zwei Waschmaschinen, einen Luftentfeuchter und einen alten Stereo-Receiver gedruckt. Alle funktionieren noch einwandfrei.

Der Ablauf ist immer gleich: Schaft ausmessen, Modell erstellen, drucken, Passprobe durchführen und gegebenenfalls anpassen. Hat man das einmal gemacht, ist jeder abgebrochene Knopf in 30 Minuten repariert, statt mühsam Ersatzteile zu suchen.

Messen der Welle

Die Welle ist entscheidend. Wenn hier etwas schiefgeht, ist alles andere egal. Sie benötigen einen Messschieber (digital oder analog, beides funktioniert). Ein Lineal reicht für die erforderlichen Toleranzen nicht aus.

Gängige Wellentypen

Was ist zu messen?

Für eine D-Welle (die gebräuchlichste Bauart):

1. Schaftdurchmesser (der volle runde Durchmesser, typischerweise 6 mm bei Öfen)
2. Flache Breite (der Abstand von der flachen Seite zur gegenüberliegenden Seite der Kugel)
3. Schaftlänge (wie tief das Loch im Knauf sein muss)
4. Falls der alte Knopf noch vorhanden ist: Außendurchmesser, Höhe, etwaige Zeiger- oder Anzeigepositionen

Notieren Sie sich diese Werte. Messen Sie dann erneut. Ein Fehler von 0,2 mm im Schaftdurchmesser macht den Unterschied zwischen einem fest sitzenden Knopf und einem, der wackelt oder gar nicht passt.

Modellierung des Knaufs

Für einen Drehknopf braucht man keine Fusion 360-Kenntnisse. Sie können einen solchen Code mit wenigen Zeilen OpenSCAD-Code generieren., oder verwenden Sie einen parametrischen Generator auf Printables.

Der schnelle Weg: parametrische Generatoren

Suche nach „parametrischer Drehknopf“ auf Druckvorlagen. Es gibt Dutzende von Designs, bei denen Sie Wellendurchmesser, Flachbreite, Knopfaußendurchmesser und Höhe eingeben. Der Generator erstellt die STL-Datei. CAD-Kenntnisse sind nicht erforderlich. parametrischer D-Schaftknopf auf Thingiverse ist ein weiterer guter Ausgangspunkt.

Die manuelle Methode: Fusion 360 oder TinkerCAD

Für einen D-Schaft-Knopf in Fusion 360:

1. Fertige einen Zylinder an, dessen Durchmesser dem Wellendurchmesser entspricht.
2. Erstellen Sie ein Rechteck, das breiter als der Zylinder ist und so positioniert ist, dass es eine ebene Fläche schneidet.
3. Die boolesche Operation subtrahiert das Rechteck vom Zylinder. Man erhält nun ein D-förmiges Loch.
4. Extrudieren Sie den Knaufkörper um dieses Loch herum (einen größeren Zylinder oder eine beliebige andere Form).
5. Fügen Sie außen eine Markierungskante, eine Rändelung oder eine griffige Textur hinzu.

TinkerCAD funktioniert mit seinen Formsubtraktionswerkzeugen genauso. Es ist einfacher für Anfänger, aber weniger präzise bei engen Toleranzen. Bei Knöpfen, bei denen die Passung der Achse exakt sein muss, ermöglicht die parametrische Bemaßung von Fusion 360 eine Anpassung in Nullschritten.In 0,05-mm-Schritten, bis die Passform stimmt.

Zur Inspiration diese Anleitung zum Entwerfen von Potentiometerknöpfen Umfasst den kompletten Fusion 360-Workflow mit spezifischer Bemaßungslogik für D-Wellenpassungen.

Die Wahl des richtigen Materials

Das Material hängt davon ab, wo der Knopf angebracht ist.

Schubladengriffe, Schrankknöpfe, Kommodengriffe: PLA. Raumtemperatur, kein Stress, keine Hitze. PLADie Steifigkeit ist hier sogar von Vorteil, da sie für einen festen Halt auf dem Schaft sorgt. Drucken Sie in jeder beliebigen Farbe. Für ein perfektes Finish schleifen und lackieren.

Geräteknöpfe von Hitzequellen fernhalten (Waschmaschine, Luftentfeuchter, Audiogeräte): PLA oder PETGDie PLA Funktioniert, solange das Gerät nicht direkter Sonneneinstrahlung oder einer Wärmequelle ausgesetzt ist. PETG bietet einen gewissen Schutz vor Hitze.

Herd- und Backofenknöpfe: Hier kommt es auf das Material an. Herdknöpfe befinden sich nahe der Kochfeldoberfläche, und obwohl sie nicht direkt über den Kochzonen liegen, kann die Strahlungswärme benachbarter Kochzonen die Oberflächentemperaturen auf 50–70 °C erhöhen. PLA Erweicht bei 55°C. ABS (Wärmeverformung bei etwa 98°C) oder ASA (um die 100 °C) ist die sicherere Wahl. Beide benötigen eine beheizte Kammer, um verzugsfreies Drucken zu gewährleisten. Ein Drucker mit einem Gehäuse wie dem Q2 bei 65°C Kammertemperaturgriffe ABS Und ASA zuverlässig.

Ein wichtiger Hinweis zu Herdknöpfen: Der Knopf selbst berührt zwar nicht die Flamme des Brenners, aber wenn er sich auf einem Gasherd direkt neben einem brennenden Brenner befindet, sollte man die tatsächliche Oberflächentemperatur mit einem Infrarotthermometer messen, bevor man sich für ein Material entscheidet. Ich habe bei meinem Herdknopf während des Kochens 48 °C gemessen. PLA Das würde ich nur knapp überleben. ABS bietet einen komfortablen Spielraum. Für eine vollständige ABS vs ASA Wärmevergleich, In diesem Leitfaden werden die thermischen Eigenschaften detailliert beschrieben.

Drucken und Anpassen

Druckeinstellungen

Toleranzen

Hier scheitern die meisten ersten Versuche. Toleranzleitfaden von 3D Chimera analysiert den Zusammenhang zwischen Konstruktionsspielraum und funktionaler Passform.

Bei D-Schaftknöpfen beginnen Sie mit einem Spiel von 0,1–0,15 mm auf jeder Seite des Schafts (bei einem Schaftdurchmesser von 6,0 mm sollte die Bohrung also 6,2–6,3 mm groß sein). Dadurch wird eine passgenaue Reibpassung erreicht. Für eine festere Presspassung reduzieren Sie das Spiel auf 0,05 mm; gegebenenfalls müssen Sie den Knopf jedoch nachschleifen oder durch Heißpressen auf den Schaft pressen.

Wird der Knauf mit einer Madenschraube befestigt, sollte die Bohrung für die Welle um 0,3–0,4 mm vergrößert und eine Bohrung für eine M3-Gewindestiftschraube senkrecht zur Welle hinzugefügt werden. Die Schraube fixiert den Knauf auf der Welle. Dadurch werden Toleranzabweichungen besser toleriert und der Knauf lässt sich später wieder entfernen.

Drucken Sie vor dem Drucken des kompletten Knaufs einen Testzylinder mit nur der Schaftbohrung (5 mm hoch, gleiche Bohrungsabmessungen). Das dauert nur 3 Minuten und erspart Ihnen eine Stunde Arbeit an einem unpassenden Knauf. Ist der Test zu eng, vergrößern Sie die Bohrung um 0,1 mm. Ist sie zu locker, verkleinern Sie sie um 0,1 mm. Sobald der Test passt, drucken Sie den endgültigen Knauf. Für breitere funktionale Druckideen, Knöpfe sind nur der Anfang des Haushaltsreparaturdrucks.
