Zähigkeit vs. Steifigkeit: Auswahl des richtigen Filaments für Scharniere

by Austin Chloe

Jun 12, 2026

Share this post

Toughness vs Rigidity: Picking the Right Filament for Hinges

Das technische Dilemma: Warum Ihre 3D-gedruckten Scharniere versagen

Wer schon einmal ein kaputtes Küchenschrankscharnier oder einen schweren Werkzeugkastenverschluss durch ein 3D-gedrucktes Teil ersetzt hat, kennt wahrscheinlich das „Scharnierparadoxon“. Man druckt ein Teil, das sich bombenfest und stabil anfühlt, nur um festzustellen, dass es beim ersten Zuschlagen der Tür zerbricht. Oder man druckt ein Teil, das sich robust und flexibel anfühlt, nur um nach einer Woche festzustellen, dass der schwere Deckel, den es trägt, durchhängt und einen dauerhaften Spalt hinterlässt.

Diese Frustration rührt von dem grundlegenden Zielkonflikt her, der Zähigkeit (die Fähigkeit, Energie aufzunehmen, ohne zu zerbrechen) und Steifheit (die Fähigkeit, Verformungen unter Last zu widerstehen). In der Welt des Prosumer-3D-Drucks geht es darum, von einfachen PLA Von dekorativen Gegenständen bis hin zu funktionalen Haushaltsreparaturen erfordert dies ein Umdenken bei der Materialauswahl. Wir suchen nicht mehr nur nach „Festigkeit“, sondern nach spezifischen mechanischen Eigenschaften, die dem Belastungsprofil des Bauteils entsprechen.

Da der 3D-Druck zunehmend in die Vision von umweltfreundliche intelligente Häuser, Die Fähigkeit, leistungsstarke und langlebige Ersatzteile bedarfsgerecht herzustellen, wird zu einem Eckpfeiler der Nachhaltigkeit. Durch das Verständnis der Materialwissenschaft hinter Scharnieren können wir von provisorischen Reparaturen zu dauerhaften, industrietauglichen Lösungen übergehen.

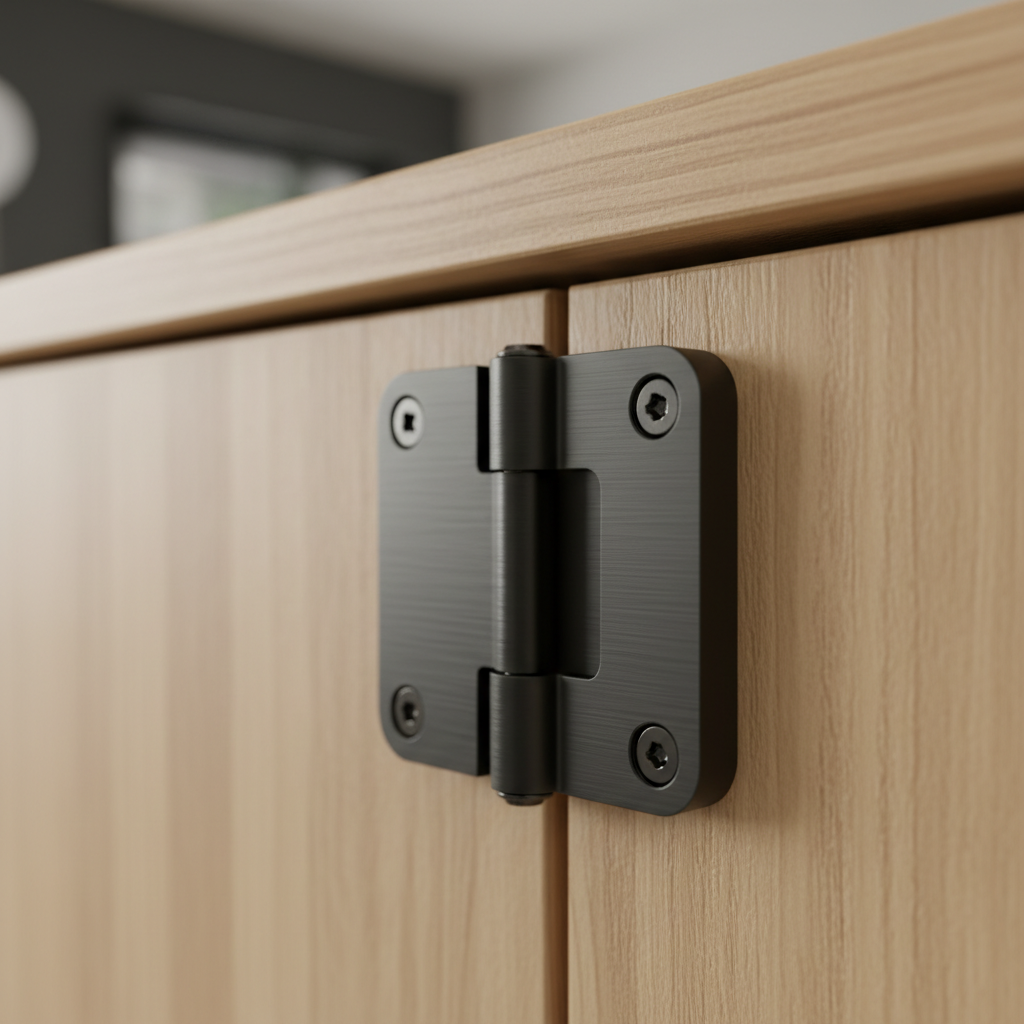

A high-quality 3D printed heavy-duty hinge mounted on a modern wooden cabinet door, showing a clean finish and robust design.

Definition des mechanischen Gleichgewichts: Zähigkeit vs. Steifigkeit

Um das richtige Filament auszuwählen, müssen wir zunächst die technischen Spezifikationen in eine reale Leistung übersetzen.

1. Steifigkeit (Biegemodul)

Steifigkeit ist die „Festigkeit“ eines Materials. Technisch ausgedrückt betrachten wir die Biegemodul (gemessen in MPa). Ein hoher Biegemodul bedeutet, dass sich das Material nicht leicht biegt. Dies ist entscheidend für Scharniere, die ein konstantes Gewicht tragen müssen, wie beispielsweise den Deckel einer schweren Aufbewahrungstruhe. Ist das Material zu weich, unterliegt es dem Kriechen – einer langsamen, bleibenden Verformung unter konstanter Belastung.

2. Zähigkeit (Schlagfestigkeit) & Bruchdehnung)

Bei der Zähigkeit geht es um Energieabsorption. Wir messen diese über Schlagfestigkeit (kJ/m²) und Dehnung beim Bruch (%). Ein „zähes“ Material kann sich deutlich biegen, bevor es bricht. Dies ist entscheidend für Scharniere, die plötzlichen Kräften ausgesetzt sind, wie beispielsweise eine Tür, die vom Wind erfasst wird, oder ein Riegel, der wiederholt zugeschlagen wird.

Logische Zusammenfassung (Heuristik zur Scharnierauswahl): Basierend auf häufig auftretenden Mustern aus unserer Reparaturwerkstatt und dem Feedback unseres Kundensupports verwenden wir eine einfache Heuristik zur Auswahl der Scharniere:

Stoßbelastung: Bei Scharnieren, die wiederholten Stößen (z. B. zuschlagenden Türen) ausgesetzt sind, sollte der Stoßfestigkeit Priorität eingeräumt werden. >20 kJ/m² und Bruchdehnung >5%.

Statische Belastung: Bei Scharnieren, die dauerhaftes Gewicht tragen müssen (schwere Deckel), sollte ein hoher Biegemodul Priorität haben. >3000 MPa, um ein Durchhängen zu verhindern.

Hinweis: Dies sind praxisnahe Richtwerte für den Betrieb und können je nach Geometrie und Umgebungstemperatur variieren.

Materialanalyse im Detail: Welches Filament setzt sich durch?

Die Auswahl des richtigen Filaments ist der wichtigste Schritt bei Entwurf von 3D-gedruckten Regalträgern oder Scharniere für maximale Belastbarkeit.

ASA Filament: Der Allrounder für den Außenbereich

Wenn Ihr Scharnier für ein Gartentor oder einen Schuppen bestimmt ist, ist UV-Beständigkeit unerlässlich. Standardmaterialien wie ABS wird unter Sonneneinstrahlung spröde und gelb. ASA Glühfaden ist unsere bevorzugte Empfehlung für funktionelle Bauteile im Außenbereich. Es bietet ein ausgewogenes Verhältnis von Robustheit und Hitzebeständigkeit mit einer Wärmeformbeständigkeitstemperatur (HDT) von typischerweise über 70 °C und verhindert so das häufig auftretende „thermische Durchhängen“. PETG oder PLA Teile, die der Sonne ausgesetzt waren.

ABS-GF25: Das tragende Arbeitstier der Tragkonstruktion

Wenn Steifigkeit Priorität hat, verändert die Glasfaserverstärkung die Spielregeln. ABS-GF25 Filament enthält 25 % Glasfasern, was den Biegemodul im Vergleich zu Standardmaterialien drastisch erhöht. ABSDas macht es zu einer ausgezeichneten Wahl für Hochtemperatur-Gerätehalterungen oder hochbelastbare Innenscharniere, bei denen das Bauteil unter ständiger Belastung seine Form beibehalten muss, ohne sich zu verbiegen.

PAHT-CF (PPA-CF): Der industrielle Höhepunkt

Für die anspruchsvollsten Anwendungen – solche, bei denen professionelle Leistung erforderlich ist – setzen wir auf mit Kohlenstofffasern verstärktes Hochtemperatur-Polyamid. PAHT-CF (PPA-CFGlühfaden ist ein Spezialwerkstoff mit einem Biegemodul von ungefähr 6,7 GPa (6727 MPa).

Das im Polymer eingebettete Kohlenstofffasergewebe baut während des Druckprozesses innere Spannungen ab und sorgt so für außergewöhnliche Dimensionsstabilität. Für einen Hersteller, der in den Prosumer-Bereich vordringt, PAHT-CF Es bietet die für Endprodukte erforderliche Hitzebeständigkeit (bis zu 190 °C nach dem Glühen) und Steifigkeit, die mit spritzgegossenen Bauteilen vergleichbar sind. Dieses Leistungsniveau ist der Grund, warum die additive Fertigung (AM) heute in folgenden Bereichen eingesetzt wird: Hochleistungs-Elektrofahrzeugzyklen Gewichtsreduzierung bei gleichzeitiger Beibehaltung der strukturellen Integrität.

A detailed engineering diagram showing the stress distribution on a 3D printed hinge, with heat maps indicating high-stress areas at the pivot point.

Die „Senkrechtenregel“ und bewährte Gestaltungspraktiken

Die Materialwahl ist nur die halbe Miete. Selbst das stärkste Material hält nicht, wenn der Druck falsch ausgerichtet ist. PAHT-CF wird scheitern.

Schichtorientierung

Der häufigste Fehler besteht darin, Scharniere so zu drucken, dass die Schichten parallel zur Scharnierachse ausgerichtet sind. Dadurch entstehen schwache Scherflächen, an denen sich die Schichten leicht ablösen können. Die Schichten müssen immer senkrecht zur Drehachse ausgerichtet werden. Dadurch wird sichergestellt, dass die mechanische Spannung entlang der durchgehenden Stränge des extrudierten Kunststoffs verteilt wird und nicht auf der Bindung zwischen den Schichten beruht.

Glühen für längere Lebensdauer

Für Materialien wie ABS, ASA, oder PAHT-CFDas sogenannte „Tempern“ ist eine Geheimwaffe. Durch das Erhitzen des gedruckten Teils in einer kontrollierten Wärmeumgebung (80–100 °C für 4–6 Stunden) können sich die Polymerketten neu anordnen und innere Spannungen abbauen.

Nutzen: Nach unserer Erfahrung kann durch Glühen die Kriechfestigkeit deutlich verbessert werden, sodass Ihr Schwerlastscharnier auch nach sechs Monaten Gebrauch nicht durchhängt.
Warnung: Beachten Sie, dass es beim Tempern zu geringfügigem Schrumpfen (typischerweise 1–2 %) kommen kann. Drucken Sie immer ein Teststück, wenn die Toleranzen eng sind. Türschließbleche befestigen.

Modellierung der Spannung: Ein praktischer Vergleich

Materialart	Typischer Biegemodul (MPa)	Schlagfestigkeit (kJ/m²)	Bester Anwendungsfall
Standard PETG	~2.000	~8-10	Leichte Haushaltsclips
ASA	~2.300	~12-15	Scharniere für den Außenbereich/UV-Strahlung
ABS-GF25	~4.500	~8-10	Schwere Deckel, starre Rahmen
PAHT-CF	~6.700	~10-12	Hochtemperatur-Industrieteile

Methodischer Hinweis: Diese Werte sind Schätzbereiche, die auf Standard-Datenblättern der Hersteller (TDS) und gängigen Praxiserfahrungen basieren. Die tatsächliche Leistung hängt stark von der Drucktemperatur, der Kühlrate und der Stabilität des Gehäuses ab.

Hardware ist wichtig: Der Prosumer-Workflow

Um diese technischen Materialien zuverlässig verarbeiten zu können, muss Ihre Hardware den Anforderungen gerecht werden. Technische Filamente wie PAHT-CF Und ABS-GF25 benötigen hohe Düsentemperaturen (300°C+) und, was noch wichtiger ist, eine stabile thermische Umgebung.

Der QIDI Q2C 3D-Drucker stellt den Einstiegspunkt für diesen Prosumer-Workflow dar. Hobbydrucker haben beim Einsatz häufig mit Verformungen zu kämpfen. ASA oder ABSEine speziell für diese Materialien entwickelte Maschine gewährleistet eine „perfekte erste Schicht“ und die notwendige thermische Konsistenz, um Delamination zu verhindern. Diese Zuverlässigkeit ist der Grund, warum dem 3D-Druck selbst in anderen Bereichen vertraut wird. extreme Umgebungen wie die Mars-Habitat-Architektur, wo keine traditionellen Lieferketten existieren und die Teile auf Anhieb funktionieren müssen.

Weiterführende Überlegungen: Nachhaltigkeit und Präzision

Mit Blick auf die Zukunft wird die Verwendung von Kohlenstofffaserverstärkte Polymere mit recycelten Kunststoffen wird immer häufiger angewendet. Dies ermöglicht es kleinen Ladenbesitzern, nicht nur funktionale Reparaturen durchzuführen, sondern dies auch auf eine Weise zu tun, die die Umweltbelastung reduziert.

Darüber hinaus spiegelt die für funktionale Scharniere erforderliche Präzision die Fortschritte wider, die in 3D-Biodruck für die medizinische Forschung. Auch wenn wir keine Blutgefäße in einer Heimwerkstatt drucken, bleiben die Prinzipien der Materialrheologie und der strukturellen Integrität dieselben. Ob Sie nun Drucken eines Ersatz-Schrankscharniers Bei komplexen mechanischen Verbindungen ist das Ziel ein Bauteil, das während seiner gesamten Lebensdauer genau so funktioniert, wie es vorgesehen ist.

Eine Nahaufnahme einer Spule PAHT-CF (Kohlenstofffaser-)Filament, das die mattschwarze Textur und die präzise Wicklung hervorhebt.

Zusammenfassung der wichtigsten Erkenntnisse

Stressfaktoren identifizieren: Ermitteln Sie, ob Ihr Scharnier einem Durchhängen (Steifigkeit) oder einem Brechen (Zähigkeit) widerstehen muss.
Triff eine weise Entscheidung: Verwenden ASA für UV-Beständigkeit im Außenbereich ABS-GF25 für hohe Steifigkeit unter Last und PAHT-CF für höchste technische Leistungsfähigkeit.
Orientierung für Stärke: Um die Ermüdungslebensdauer zu maximieren, sollten die Schichten immer senkrecht zur Drehachse gedruckt werden.
Nachbearbeitung: Glühen Sie Ihre Funktionsteile bei 80-100°C, um die Langzeit-Kriechfestigkeit und Wärmestabilität zu verbessern.
Hardwarekonsistenz: Stellen Sie sicher, dass Ihr Drucker die hohen Temperaturen und thermischen Anforderungen von technischen Filamenten bewältigen kann, um die Reibung in Ihrem Arbeitsablauf zu reduzieren.

Indem Sie die mechanischen Eigenschaften Ihres Filaments auf die spezifischen Bedürfnisse Ihrer Haushaltsreparatur abstimmen, verwandeln Sie Ihren 3D-Drucker von einem Hobbywerkzeug in eine professionelle Fertigungsstation.

Haftungsausschluss: Dieser Artikel dient ausschließlich Informationszwecken. Die genannten mechanischen Eigenschaften basieren auf typischen Materialdaten und können je nach Hersteller und Druckbedingungen variieren. Führen Sie stets eigene Sicherheitsprüfungen an tragenden Bauteilen durch, insbesondere in Anwendungen, bei denen ein Versagen zu Verletzungen oder Sachschäden führen könnte.
