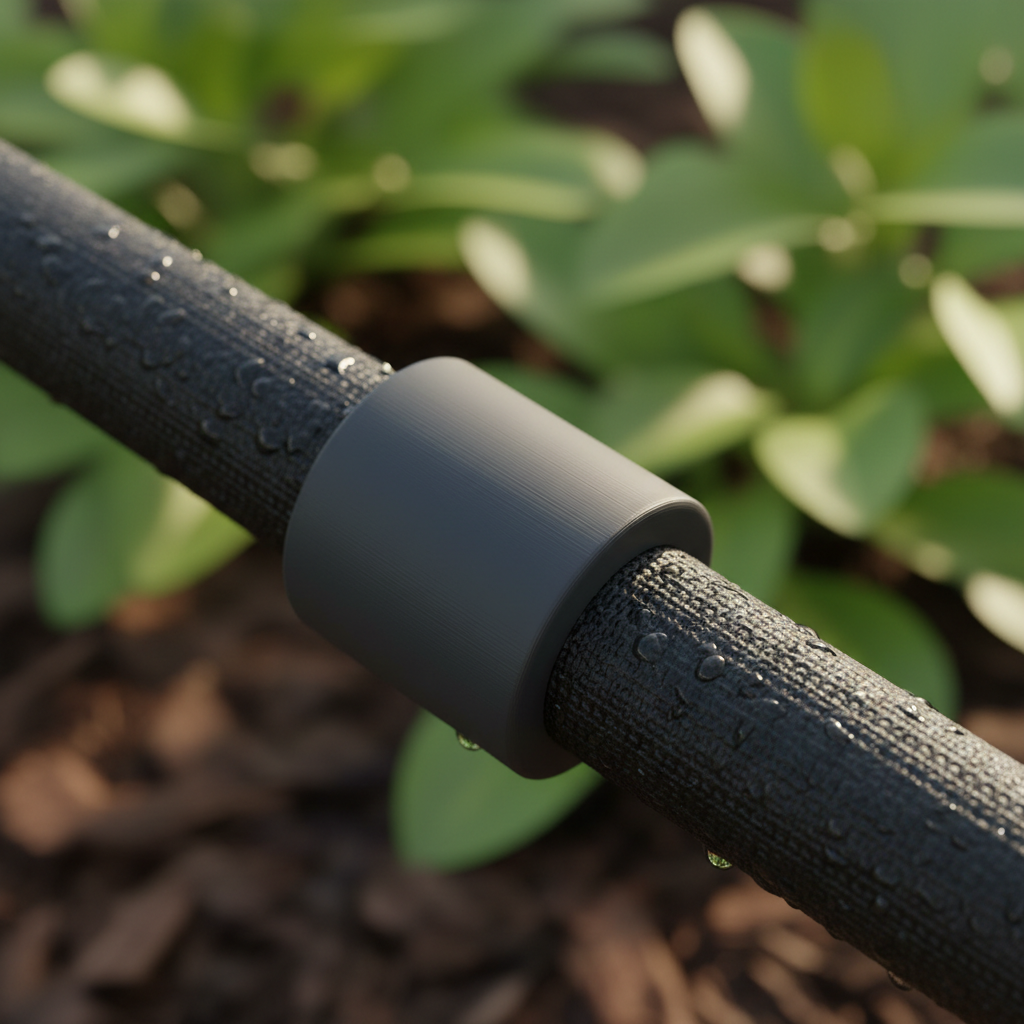

Comment concevoir des embouts de tuyau de trempage étanches

Le défi technique de l'irrigation des jardins

Les jardiniers sont souvent confrontés à une réalité frustrante : les raccords d’irrigation standard tiennent rarement compte des spécificités de dégradation des tuyaux poreux. Contrairement aux tuyaux rigides en PVC, les tuyaux poreux sont poreux, flexibles et sujets à d’importantes variations de dilatation et de contraction. Lorsqu’un bouchon en plastique standard cède, ce n’est généralement pas seulement à cause de la pression de l’eau ; c’est le résultat de la fatigue du matériau sous l’effet des cycles thermiques constants et de l’exposition aux UV.

Pour les bricoleurs exigeants et les petits commerçants, l'impression 3D offre une solution bien plus performante que les produits de quincaillerie classiques. Grâce à l'utilisation de matériaux de qualité technique et à des réglages CAO précis, il est possible de fabriquer des embouts dont les performances surpassent celles des alternatives produites en masse. Ce guide présente les exigences techniques pour la création de composants étanches et résistants à la pression, capables de supporter les conditions extérieures les plus difficiles.

L'intégration de l'impression 3D dans les écosystèmes domestiques durables évolue : du simple prototypage à la création de composants fonctionnels et pérennes. Concevoir soi-même des pièces d'irrigation est une application concrète de cette tendance, permettant des réparations rapides et une personnalisation qui réduit les déchets.

Principes de conception pour l'étanchéité

Pour obtenir une étanchéité parfaite en impression FDM (Fused Deposition Modeling), il est nécessaire de modifier les paramètres d'impression décoratifs standard. Sous pression, l'eau s'infiltre par le moindre interstice entre les couches ou à travers les parois fines.

Épaisseur de paroi et contrainte circonférentielle

Pour l'arrosage des jardins, la pression de l'eau du réseau municipal se situe généralement entre 15 et 40 psi. Cependant, les surtensions peuvent facilement doubler ces valeurs. Forts de notre expérience en atelier, nous recommandons une épaisseur de paroi minimale de 5 à 6 mm pour les embouts. Cette épaisseur assure la rigidité nécessaire pour résister à la tension circonférentielle exercée par la pression interne, qui tend à faire éclater le cylindre.

Résumé logique : Notre méthode de conception pour l'épaisseur de paroi (5-6 mm) repose sur la modélisation de scénarios de fluctuations du réseau d'eau potable. Si 3-4 mm peuvent suffire en cas de basse pression statique, une paroi plus épaisse permet de compenser la fatigue du matériau et le risque de formation de micro-vides dans la structure imprimée.

L'astuce du chanfrein de filetage interne

L'un des points faibles les plus fréquents des bouchons de tuyau imprimés en 3D réside dans l'interface du filetage. Les filetages standards sont souvent trop anguleux pour l'impression 3D, ce qui engendre des concentrations de contraintes. Nous avons constaté qu'un léger chanfrein de 1 à 2° sur le filetage interne améliore considérablement l'étanchéité. Cet angle compense la compression du matériau du tuyau poreux au fil du temps, garantissant ainsi que le joint ou l'extrémité du tuyau reste bien en place contre l'épaulement interne du bouchon.

Géométrie pour la résistance à la pression

Évitez les surfaces supérieures planes pour vos embouts. Sous pression, une surface plane se comporte comme une peau de tambour, se déformant vers l'extérieur et exerçant une contrainte excessive sur les joints d'angle, là où les parois rejoignent le dessus. Privilégiez plutôt une forme légèrement bombée ou hémisphérique. Cette géométrie répartit la pression interne plus uniformément, un principe appliqué à de nombreux dispositifs, des bouteilles de plongée aux coques structurelles pressurisées qui doivent résister à des charges internes extrêmes.

Sélection des matériaux pour une durabilité en extérieur

Tous les filaments ne se valent pas face à l'environnement « humide et ensoleillé » d'un jardin. PLA Le matériau de base est excellent pour prototyper l'ajustement de vos fils, mais il ne convient pas à une utilisation extérieure à long terme en raison de sa faible température de déformation thermique et de sa biodégradabilité.

ASA: La référence en matière de plein air

Pour les éléments fonctionnels du jardin, ASA Le filament (acrylate d'acrylonitrile styrène) est le choix privilégié. ASA est chimiquement similaire à ABS mais elle présente une résistance supérieure aux UV.Il ne jaunit pas et ne devient pas cassant lorsqu'il est exposé à la lumière directe du soleil pendant des périodes prolongées. De plus, ASASa grande stabilité thermique garantit que les fils ne se déformeront pas lors d'une chaude après-midi d'été, lorsque l'eau à l'intérieur du tuyau peut atteindre des températures élevées.

ABS: Haute performance, mais avec une mise en garde

ABS Rapido Filament est un autre candidat sérieux, notamment pour sa résistance aux chocs et sa robustesse sur l'axe Z. Cependant, ABS est sensible à la dégradation par les UV. Si vous choisissez ABSNous recommandons d'appliquer un revêtement résistant aux UV sur la pièce ou de l'utiliser dans des zones ombragées.

Quel que soit le matériau, une préparation adéquate est essentielle. ASA et ABS Ces filaments sont hygroscopiques, c'est-à-dire qu'ils absorbent l'humidité de l'air. Imprimer avec un filament « humide » provoque la formation de bulles de vapeur dans la buse, créant des micro-vides dans les parois de la pièce. Ces vides deviennent des voies de fuite invisibles qui peuvent entraîner des suintements d'eau au niveau du bouchon sous pression. Il est donc impératif de toujours sécher le filament pendant 4 à 6 heures avant d'imprimer des pièces étanches fonctionnelles.

Optimisation de l'impression pour plus de résistance

Pour imprimer ces matériaux techniques avec succès, un environnement contrôlé est nécessaire. Une machine comme la QIDI Max4 Imprimantes 3D elle est idéale pour cette tâche car sa chambre fermée maintient une température stable. Cela empêche le refroidissement rapide qui provoque ASA et ABS se déformer ou se délaminer.

Paramètres d'impression pour MaxDensité maximale

• Périmètres : Utilisez au moins 4 à 6 périmètres. Les parois du chapeau doivent être composées principalement de lignes pleines plutôt que de remplissage.
• Remplissage : Un remplissage à 100 % est souvent recommandé pour l'étanchéité, mais un remplissage « Gyroid » à pourcentage élevé (60 % et plus) peut également fonctionner si l'épaisseur de la paroi est suffisante.
• Température: Imprimez à la limite supérieure de la plage recommandée par le fabricant pour garantir une adhérence intercouche optimale. Des liaisons plus fortes entre les couches réduisent les risques de fuites.

Post-traitement : la phase de recuit

Le recuit est le procédé qui consiste à chauffer une pièce imprimée juste en dessous de sa température de transition vitreuse afin de réduire les contraintes internes et d'améliorer son intégrité structurelle. ASA et ABSNous recommandons un recuit des bouchons finis à 80-100 °C pendant 4 à 6 heures. Cette étape réduit considérablement le risque de fissuration saisonnière, un phénomène où les pièces se brisent lors du passage de l'hiver au printemps en raison des contraintes de fabrication inhérentes.

Méthode & Hypothèses du modèle de recuit

Vérification et essais de pression

Une fois votre bouchon imprimé et recuit, il doit être testé. Une erreur fréquente consiste à effectuer un « test statique » : ouvrir l’eau une seule fois et vérifier l’étanchéité. En réalité, les systèmes d’arrosage subissent des « coups de bélier » et des variations de pression fréquentes.

L'heuristique du test de cycle

Nous recommandons un test de cycle : ouvrez et fermez l’eau au moins 50 fois. Cela simule plusieurs semaines d’utilisation en un seul après-midi.Recherchez des traces de condensation à la surface du bouchon, signe de microporosité. En cas de défaillance du bouchon, le problème se situe généralement au niveau des lignes de couches. Pour y remédier, augmentez le coefficient d'extrusion de 2 à 3 % afin de surremplir les couches et d'éviter tout interstice.

Les recherches sur les polymères renforcés de fibres de carbone suggèrent que l'ajout de renforts peut encore améliorer la durée de vie en fatigue des pièces imprimées en 3D. Alors que les matériaux standard ASA Cela suffit pour la plupart, mais ceux qui disposent de systèmes municipaux à haute pression pourraient envisager des filaments renforcés de fibres de carbone pour une rigidité maximale.

Résumé des principaux points à retenir

La conception de composants étanches fait le lien entre l'impression amateur et l'ingénierie professionnelle. En se concentrant sur l'épaisseur des parois, la géométrie du filetage et les propriétés des matériaux, on peut créer des solutions sur mesure qui durent des années.

• Géométrie: Utilisez des parois de 5 à 6 mm et un dessus en forme de dôme pour supporter les contraintes circonférentielles et les surpressions.
• Sujets : Appliquez un chanfrein interne de 1 à 2° pour assurer une étanchéité à long terme contre la compression du tuyau.
• Matériel: Prioriser ASA Filament pour sa résistance aux UV et sa stabilité thermique.
• Contrôle de qualité: Séchez votre filament pour éviter les micro-vides et utilisez une imprimante fermée comme la QIDI Max4 Imprimantes 3D pour garantir la solidité des pièces.
• Essai: Effectuez des essais cycliques plutôt que des essais statiques pour détecter les défaillances liées à la fatigue.

Pour plus d'informations sur la conception de pièces fonctionnelles résistantes aux charges et aux environnements difficiles, consultez notre guide sur Conception de supports d'étagères imprimés en 3D pour MaxCapacité de charge maximale.

Clause de non-responsabilité: Cet article est fourni à titre informatif seulement. Les systèmes d'eau sous pression peuvent causer des dommages matériels en cas de défaillance. Surveillez toujours les nouveaux composants d'irrigation pendant leurs premiers jours d'utilisation. Consultez un plombier professionnel pour les applications de plomberie intérieure ou à haute pression.
