Können Sie benutzerdefinierte Schubladenführungsabstandshalter zur Reparatur in 3D drucken?

Der ingenieurtechnische Ansatz für maßgefertigte Schubladenschienen-Abstandshalter

Es ist ärgerlich, wenn eine hochwertige Kommode oder ein maßgefertigter Küchenschrank aufgrund eines nicht mehr erhältlichen Kunststoffabstandshalters unbrauchbar wird. Bei herkömmlichen Reparaturen muss für ein defektes 50-Cent-Teil oft der gesamte Auszugsmechanismus – oder schlimmer noch, das ganze Möbelstück – ausgetauscht werden. Für ambitionierte Heimwerker mit industrieller FDM-Technologie (Fused Deposition Modeling) hingegen stellen diese scheinbar unlösbaren Probleme eine unkomplizierte technische Herausforderung dar.

Der 3D-Druck hat sich von einer Hobbybeschäftigung zu einem Eckpfeiler der Kreislaufwirtschaft entwickelt. Laut einer in [Zeitschrift/Institution] veröffentlichten Studie [Zeitschrift/Institution] ScienceDirect zum Thema Smart-Home-Integration, Die additive Fertigung (AM) ist ein wichtiger Treiber für nachhaltiges Leben. Sie ermöglicht schnelles Prototyping und die Herstellung passgenauer Bauteile, die die Lebensdauer der Haushaltsinfrastruktur verlängern. Wenn Sie einen Schubladenabstandshalter im 3D-Druckverfahren herstellen, fertigen Sie nicht einfach nur ein Bauteil an, sondern nutzen eine lokale Lieferkette für präzise Wartungsarbeiten.

Warum handelsübliche Hobbydrucke bei der Möbelreparatur oft scheitern

Viele Benutzer versuchen ihre erste Möbelreparatur mit Standardmethoden. PLA (Polymilchsäure). Während PLA Für Dekorationsgegenstände ist es hervorragend geeignet, versagt jedoch häufig in mechanischen Anwendungen wie Schubladenschienen. Schubladenabstandshalter sind ständigen Druckbelastungen und schwankenden Umgebungsbedingungen ausgesetzt.

An unserer Reparaturwerkbank beobachten wir häufig das sogenannte Kriechen – die Tendenz eines festen Materials, sich unter dem Einfluss anhaltender mechanischer Spannungen langsam zu bewegen oder sich dauerhaft zu verformen. PLA Es besitzt eine relativ niedrige Glasübergangstemperatur (ca. 60 °C) und neigt daher selbst in einer warmen Küchenumgebung zum Erweichen und Verformen. Bei einem Bauteil, das eine präzise Dicke beibehalten muss, um eine Schublade auszurichten, kann bereits eine Verformung von 0,5 mm zu Klemmen oder Wackeln führen.

Um Ergebnisse auf professionellem Niveau zu erzielen, müssen die mechanischen Eigenschaften des Materials auf den spezifischen Belastungszustand der Schubladenschiene abgestimmt sein.

Unsere Empfehlung für PETG oder ABS über PLA basiert auf einer vergleichenden Analyse der thermischen Stabilität und der Langzeit-Kriechfestigkeit.

• Annahme 1: Die Schublade bleibt unter ständiger Last (statischer Kompression).
• Annahme 2: Die Umgebungstemperaturen in Wohnküchen können in der Nähe von Haushaltsgeräten 35-40°C erreichen.
• Randbedingung: Diese Analyse schließt Schubladen mit schweren Industriewerkzeugen aus (>50 kg), wofür möglicherweise glasfaserverstärkte Filamente erforderlich sind.

Auswahl des richtigen Materials für mechanische Zuverlässigkeit

Bei funktionellen Reparaturen beschränkt sich die Auswahl im Allgemeinen auf PETG oder ABS/ASAJede Variante bietet je nach Leistungsfähigkeit Ihres Druckers und der Umgebung der Möbel unterschiedliche Vorteile.

1. PETGDie Wahl des praktischen Profis

PETG Basic ist oft der optimale Kompromiss für Schubladenabstandshalter. Es bietet eine hohe Erfolgsquote und ausgezeichnete Schichthaftung – die chemische Verbindung zwischen den gedruckten Reihen, die die Gesamtfestigkeit des Bauteils bestimmt.

• Nutzen: PETG besitzt eine überlegene Kriechfestigkeit im Vergleich zu PLAEs behält seine Abmessungen auch unter dem Gewicht einer voll beladenen Besteckschublade bei, ohne dass es im Laufe der Zeit zu einem „Quetscheffekt“ kommt.
• Technischer Vorteil: Mit einer Vicat-Erweichungstemperatur von ca. 79,7 °C (wie in QIDI PETG Basic Aufgrund seiner Spezifikationen bleibt es auch in Umgebungen formstabil, in denen andere Kunststoffe versagen könnten.

2. ABS/ASAFür Hochtemperaturstabilität

Wenn sich die Möbel in der Nähe eines Ofens oder in einer nicht klimatisierten Garage befinden, ABS oder ASA ist vorzuziehen.Diese Materialien benötigen jedoch eine stabile Kammertemperatur—die Umgebungswärme im Inneren des Druckergehäuses — um Verformungen zu verhindern.

Erweiterte Konstruktionsprinzipien für Schubladenabstandshalter

Eine erfolgreiche Reparatur hängt nicht nur vom Material ab, sondern auch von der Geometrie. Bei der Analyse eines defekten Distanzstücks haben wir mehrere Fallstricke identifiziert, die ein funktionsfähiges von einem defekten Teil unterscheiden.

Die 1-mm-Fasenregel

Ein häufiger Konstruktionsfehler ist die Fertigung eines Abstandhalters als perfekter Würfel mit 90-Grad-Kanten. In der Praxis sind die Toleranzen bei Möbeln selten perfekt. Das Anbringen einer 0,5 bis 1 mm breiten Fase (einer abgeschrägten Kante) an allen Ecken verbessert die Montage deutlich. Diese „Einführung“ ermöglicht es dem Abstandhalter, auch bei engen Toleranzen problemlos in die Metallschiene zu gleiten, ohne zu haken oder zu klemmen.

Die Presspassungs-Heuristik für Buchsen

Wenn Sie eine Buchse für einen Kugellagergleitschuh drucken, modellieren Sie den Innendurchmesser nicht exakt entsprechend der Wellengröße. Basierend auf Reparaturmustern aus der Praxis empfehlen wir, mit einem … zu drucken. 5-10% kleiner Innendurchmesser.

• Warum: Dadurch entsteht eine Art Presspassung. Da sich der Kunststoff in den ersten Wochen der Nutzung leicht abnutzt, spannt er sich selbst und beseitigt so das Spiel oder die Vibrationen, die bei älteren Schubladenelementen oft auftreten.

Dämpfung mit TPU

Bei hochwertigen Schubladen mit Soft-Close-Funktion kann der Abstandshalter auch als Vibrationsdämpfer dienen. In diesen Fällen ist die Verwendung eines flexiblen Filaments wie TPU effektiv.

• Experten-Tipp: Bei der Verwendung von TPU zur Dämpfung, verwenden Sie 100 % Füllung (keine inneren Luftspalte). Wir haben festgestellt, dass geringere Füllgrade unter zyklischer Belastung – dem wiederholten Öffnen und Schließen der Schublade – zu bleibenden Verformungen führen.

Hardwareanforderungen: Warum das Gehäuse wichtig ist

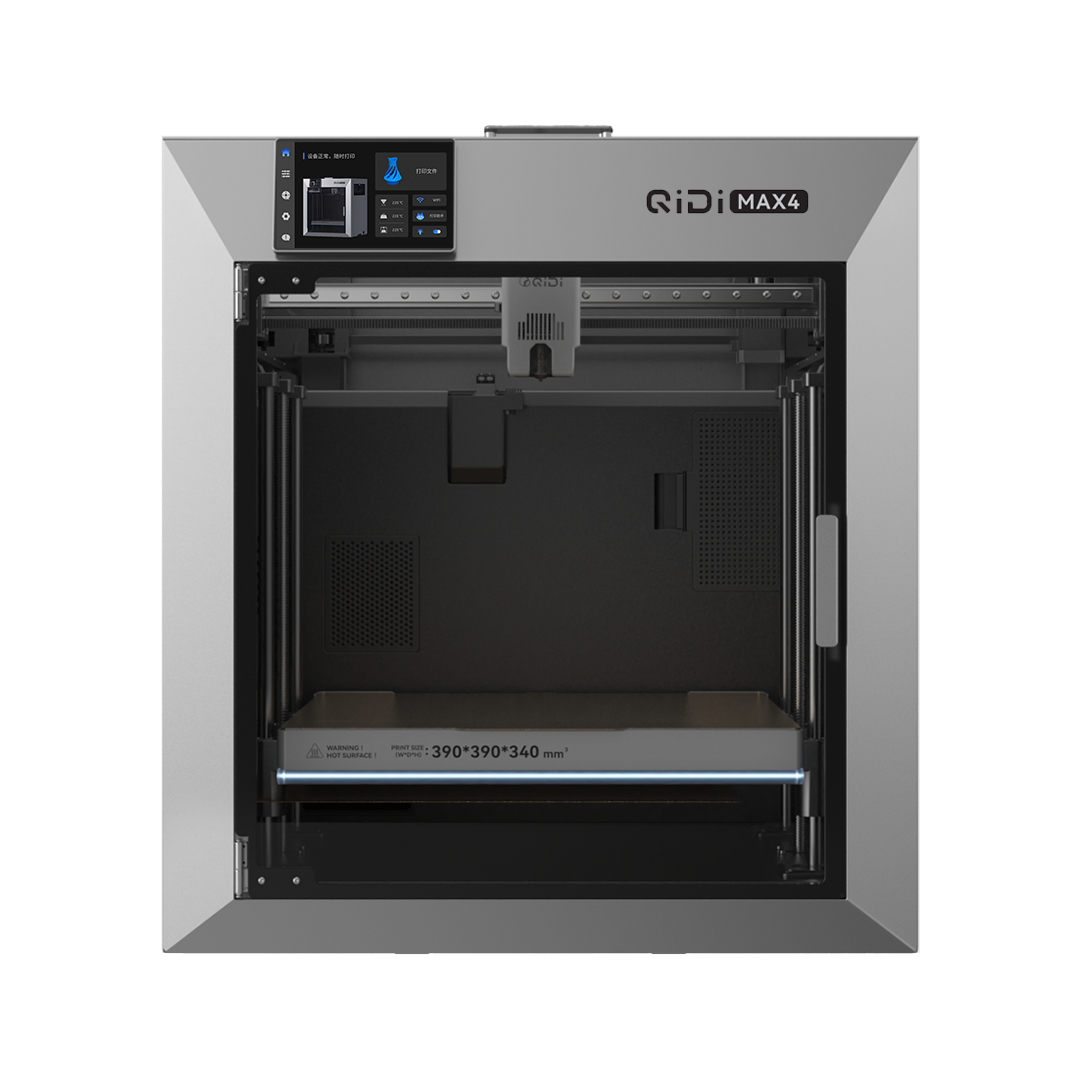

Um diese technischen Werkstoffe zuverlässig zu verarbeiten, muss Ihre Hardware mehr können, als nur Kunststoff zu schmelzen. Zum Beispiel die QIDI Max4 3D-Drucker Merkmale aktive Kammerheizung System (bis zu 65°C).

Das ist kein Luxus, sondern eine funktionale Voraussetzung für Materialien wie ABS oder Hochleistungsleistung PETGDurch die Erwärmung der Luft um das Bauteil herum reduziert der Drucker den Temperaturgradienten – den Temperaturunterschied zwischen Düse und Raum. Dies verhindert das Verziehen, das häufig große oder dicke Abstandshalter unbrauchbar macht.

Schrittweiser Reparaturablauf

1. Digitale Messung: Verwenden Sie einen digitalen Messschieber, um den Spalt zwischen Schubladenkasten und Schrankkorpus zu messen. Verlassen Sie sich nicht allein auf die Bruchstücke, da diese verformt sein könnten.
2. Toleranzmodellierung: Erstellen Sie ein Modell Ihres Bauteils in einer CAD-Software. Beträgt der Spalt beispielsweise 12 mm, modellieren Sie den Abstandshalter mit 11,8 mm, um die Materialausdehnung – die leichte Ausdehnung des Kunststoffs beim Extrudieren – zu berücksichtigen.
3. Materialvorbereitung: Stellen Sie sicher, dass Ihr Filament trocken ist. PETG Basic Es ist hygroskopisch, das heißt, es zieht Feuchtigkeit aus der Luft an. Das Drucken mit feuchtem Filament führt zu Blasenbildung und beeinträchtigt die strukturelle Integrität.
4. Drucken: Verwenden Sie einen Drucker wie den QIDI Max4 3D-Drucker um Maßgenauigkeit zu gewährleisten. Bei Abstandshaltern eine geringere Außenwandgeschwindigkeit (e.g. , 40-60 mm/s) verbessert die Passgenauigkeit.
5. Installation & Nachbearbeitung: Wenn die Passform zu eng ist, verwenden Sie feines Schleifpapier, um die Dicke anzupassen. PETGDie Oberfläche ist von Natur aus glänzend und reibungsarm, was ein reibungsloses Öffnen und Schließen der Schublade ermöglicht.

Die Makroauswirkungen: Mehr als nur die Schublade

Die Möglichkeit, Hochleistungsbauteile im eigenen Haus herzustellen, steht im Einklang mit umfassenderen industriellen Veränderungen. Die additive Fertigung verkürzt die Produktionszeit drastisch.&D-Zyklen und die Herstellung funktionaler Endprodukte. Durch die Anwendung derselben Prinzipien auf die Instandhaltung von Wohnräumen beteiligen Sie sich an einer hochentwickelten Form der „Mikrofertigung“.

Da sich die Branche zudem in Richtung Nachhaltigkeit entwickelt, wird der Einsatz verstärkter Polymere – wie zum Beispiel Kohlenstofffaserverstärkte Recyclingkunststoffe—wird immer üblicher. Dies ermöglicht es ambitionierten Hobbyisten, Teile herzustellen, die tatsächlich stärker als die spritzgegossenen Originale, die oft eher auf möglichst niedrige Herstellungskosten als auf maximale Langlebigkeit ausgelegt sind.

Zusammenfassung der wichtigsten Erkenntnisse

• Materialwahl: Vermeiden PLA Für mechanische Reparaturen. PETG Basic für sein ausgewogenes Verhältnis von Benutzerfreundlichkeit und Kriechfestigkeit, oder ABS für höhere thermische Umgebungen.
• Design für optimale Passform: Um ein Verklemmen zu verhindern, sollten 1 mm breite Fasen angebracht und für Presspassungsbuchsen kleinere Innendurchmesser verwendet werden.
• Hardware ist wichtig: Verwenden Sie einen Drucker mit Gehäuse und aktiver Kammerheizung, wie zum Beispiel den QIDI Max4 3D-Drucker, um die Dimensionsstabilität bei technischen Kunststoffen zu gewährleisten.
• Umweltstabilität: Achten Sie auf die Luftfeuchtigkeit und die Hitze in der Küche; PETG bietet eine bessere Dimensionsstabilität als ABS in Gebieten mit hoher Luftfeuchtigkeit.
• Nachhaltigkeit: Durch den 3D-Druck von individuellen Abstandshaltern wird verhindert, dass Möbel auf Mülldeponien landen, was den Wert der Technologie in einem nachhaltigen „Smart Home“-Ökosystem beweist.

Wenn Sie die Reparatur von Schubladenschienen als technische Herausforderung und nicht als schnelle Lösung betrachten, können Sie sicherstellen, dass Ihre Möbel jahrzehntelang funktionsfähig bleiben, unabhängig davon, ob der ursprüngliche Hersteller die Ersatzteile noch auf Lager hat.

Haftungsausschluss: Dieser Artikel dient ausschließlich Informationszwecken. Bei Reparaturen an schweren Möbeln sind alle Sicherheitsvorkehrungen zu treffen, um ein Umkippen oder Verletzungen zu vermeiden. Prüfen Sie vor der vollständigen Verwendung stets, ob 3D-gedruckte Teile die vorgesehene Last tragen können.

Quellen

• ScienceDirect: Die Integration von 3D-Druck, KI und IoT für umweltfreundliche intelligente Häuser
• ScienceDirect: Entwicklungen beim 3D-Druck von kohlenstofffaserverstärktem Polymer mit recyceltem Kunststoff
