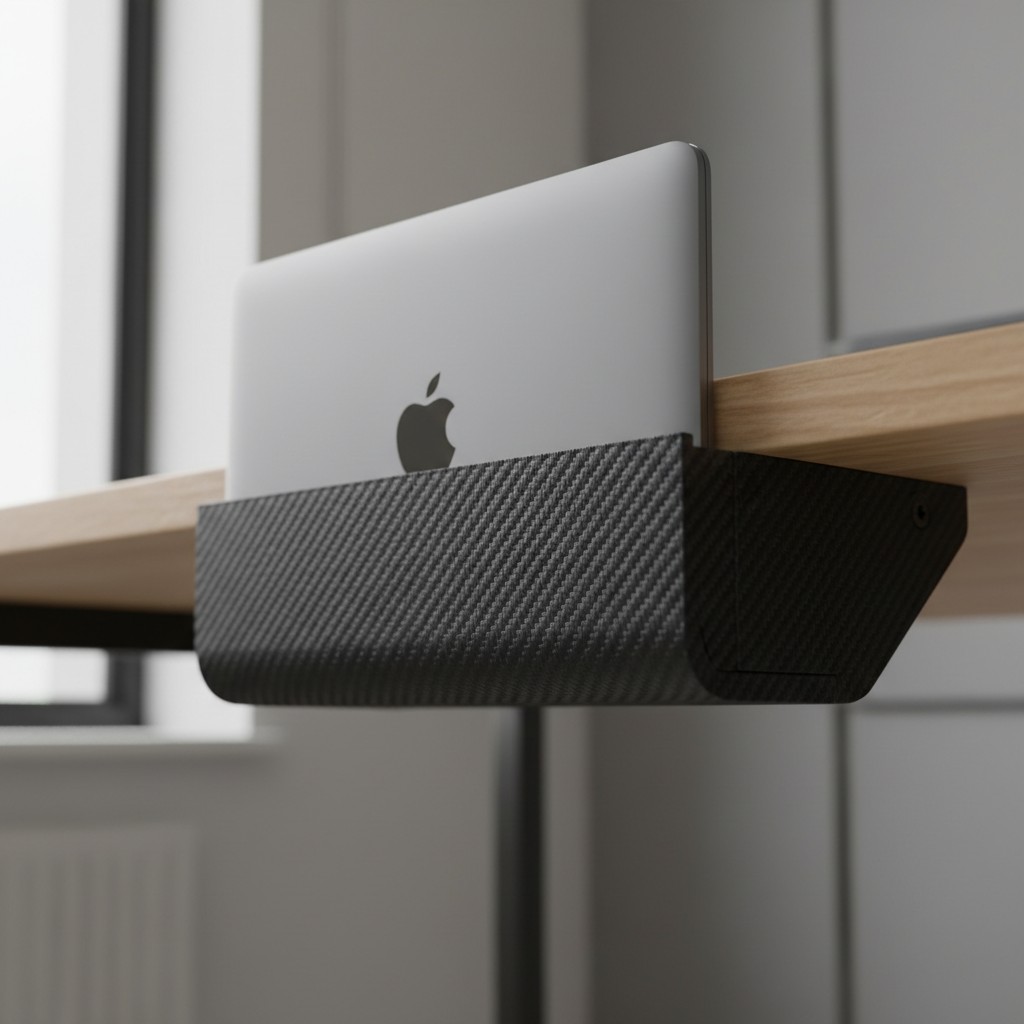

Können Sie zuverlässige Untertisch-Laptophalter sicher in 3D drucken?

Kann man zuverlässige Laptop-Halterungen für unter den Schreibtisch sicher im 3D-Druckverfahren herstellen?

Die Vorteile einer 3D-gedruckten Laptop-Halterung für unter den Schreibtisch sind unbestreitbar: Sie schafft Platz auf dem Schreibtisch, optimiert das Kabelmanagement und sorgt für ein aufgeräumtes, professionelles Erscheinungsbild. Für ambitionierte Hobbyanwender und Kleinunternehmer geht es jedoch um mehr als nur ein einfaches Hobbyprojekt. Es geht nicht nur um den Druck einer Kunststoffhalterung; man vertraut darauf, dass eine 3D-gedruckte, freitragende Konstruktion einen wertvollen Arbeitsplatzrechner – oft im Wert von mehreren Tausend Euro – dauerhaft trägt.

In einem professionellen Arbeitsablauf ist ein Fehler nicht einfach nur ein „fehlgeschlagener Ausdruck“, sondern bedeutet Geräteschäden und Betriebsunterbrechungen. Die Frage ist nicht, ob Sie dürfen Wir können zwar einen Halter drucken, aber die Frage ist, ob wir einen drucken können, der über Jahre hinweg funktional zuverlässig und sicher ist. Um dies zu erreichen, müssen wir über die Grundlagen hinausgehen. PLA und orientieren sich an technischen Werkstoffen und Strukturheuristiken, die in Hochleistungsindustrien eingesetzt werden.

Die unsichtbare Bedrohung: Warum „starke“ Drucke oft versagen

Der häufigste Fehler beim funktionalen 3D-Druck ist die Materialauswahl allein anhand der Zugfestigkeit (wie viel Kraft nötig ist, um das Bauteil zu brechen). Zwar ist die Zugfestigkeit wichtig, doch Halterungen für die Montage unter dem Schreibtisch haben es mit einer anderen Herausforderung zu tun: Kriechen.

Kriechverhalten und Wärmeausdehnung verstehen

Kriechen ist die Tendenz eines festen Materials, sich unter dem Einfluss anhaltender mechanischer Belastungen langsam zu bewegen oder dauerhaft zu verformen. Bei einer Untertischmontage stellt das Gewicht des Laptops eine konstante Last dar. Über Wochen oder Monate hinweg kann eine Halterung, die aus einem Material mit geringer Kriechfestigkeit – wie z. B. Standard-Laptop-Halterungen – gefertigt ist, kriechen oder sich dauerhaft verformen. PLA oder PETG—wird langsam "durchhängen", selbst wenn es nie wirklich bricht.

Zudem beschleunigt die Umgebungswärme diesen Prozess. Moderne Hochleistungs-Laptops geben häufig Abluft mit Temperaturen zwischen 50 °C und 60 °C ab. Befindet sich Ihre Halterung in der Nähe dieser Abluftöffnungen, wird die Wärmedurchgangstemperatur (HDT) des Materials entscheidend.

Unsere Analyse der strukturellen Zuverlässigkeit geht von einer Laptoplast von 2,0 kg unter einer 30-tägigen Dauerbelastung aus. Wir haben die folgenden Parameter modelliert, um die „Sicherheitszone“ für funktionale Halterungen zu definieren:

Parameter	Wert oder Bereich	Einheit	Begründung
Nutzlastmasse	1,5 - 3,0	kg	Angebot an modernen professionellen Laptops
Umgebungstemperatur	25 - 60	°C	Berücksichtigt Raumtemperatur und Laptop-Abluft.
Design Life	> 8.760	Std.	Mindestens 1 Jahr ununterbrochene Betriebsdauer
Sicherheitsfaktor	3,0x	Verhältnis	Norm für nicht kritische Bauteile
HDT-Anforderung	> 85	°C	Die Abgastemperatur muss um mindestens 25 °C überschritten werden.

Materialauswahl: Konstruktion für Langlebigkeit

Für eine zuverlässige Tischhalterung benötigen Sie ein Material, das hohe Steifigkeit mit ausgezeichneter Wärmebeständigkeit vereint. Unsere Erfahrung in der Betreuung professioneller Anwender hat drei Hauptkandidaten hervorgebracht.

1. ABS-GF25 (Glasfaserverstärkt) ABS)

Standard ABS ist ein Standardmaterial für Funktionsteile, neigt aber zum Verziehen und weist ein mäßiges Kriechen auf. ABS-GF25 Filament verändert die Gleichung. Durch die Verstärkung der ABS Durch die Zugabe von 25 % Glasfasern wird das Material deutlich steifer.

Der Vorteil: Professionelle Hersteller haben durch Versuch und Irrtum herausgefunden, dass ABS-GF25 weist eine um etwa 60 % geringere Langzeitdurchbiegung auf als Standard-GF25. ABS bei einer Belastung von 2 kg über 30 Tage.Dadurch eignet es sich ideal für Halterungen, die absolut waagerecht bleiben müssen.

2. PET-CF (Kohlenstofffaserverstärkt) PET)

Wenn Sie ein Höchstmaß an Dimensionsstabilität und chemischer Beständigkeit benötigen, PET-CF Glühfaden ist die erste Wahl. Im Gegensatz zu Standard PETGwas in gewisser Weise "flexibel" sein kann. PET-CF Verwendung Smart Faserverstärkungstechnologie zur Schaffung eines starren inneren Netzes.

Der Vorteil: PET-CF Glühfaden Es weist eine Vicat-Erweichungstemperatur von 148,8 °C und eine Wärmeformbeständigkeitstemperatur (HDT) von 86,7 °C auf. Dies bietet einen hohen Schutz vor der Abwärme von Laptops. Die geringe Feuchtigkeitsaufnahme (0,5 %) gewährleistet, dass das Bauteil auch in feuchten Büroumgebungen nicht an Festigkeit verliert oder sich verschlechtert.

3. ASA (Acrylnitril-Styrol-Acrylat)

ASA wird oft als der "Profi" bezeichnet ABSEs bietet ähnliche mechanische Eigenschaften, jedoch mit überlegener UV-Beständigkeit und einer etwas höheren Wärmeausdehnungstemperatur.

Professionelle Entwurfsheuristiken für Kraglasten

Selbst das beste Material versagt bei Konstruktionsfehlern. Beim Bau einer Kragarmkonstruktion (bei der das Gewicht einseitig getragen wird) sollten Sie diese professionellen Faustregeln beachten, um die Sicherheit zu gewährleisten.

Die 4-fache Höhenregel

Um eine übermäßige Hebelwirkung und ein zu hohes Drehmoment an den Befestigungsschrauben zu vermeiden, sollte die ungestützte horizontale Spannweite Ihrer Halterung das Vierfache der vertikalen Höhe der Montageplatte nicht überschreiten.

• Beispiel: Bei einer Montageplatte von 50 mm Höhe sollte die horizontale Ablage idealerweise nicht länger als 200 mm sein. Bei einem anderen Verhältnis kann es selbst bei Kohlefasermaterialien zu problematischen Durchbiegungen an der Spitze kommen.

Die Kraft der Zwickel

Verwenden Sie niemals ein einfaches 90-Grad-L-Profil. Erfahrene Konstrukteure fügen an der Verbindungsstelle zwischen dem horizontalen Regalbrett und der vertikalen Montageplatte stets dreieckige Verstärkungsrippen hinzu.

• Die Auswirkungen: Durch diese einfache Ergänzung kann die Bruchlast um das 3- bis 4-fache erhöht werden, indem die Spannung über eine größere Fläche der Halterung verteilt wird.

Wärmeeinsätze vs. selbstschneidende Schrauben

Die Schnittstelle zwischen dem gedruckten Teil und der Schreibtischhardware ist durchweg das schwächste Glied in der Kette.

• Die Lösung: Verwenden Sie hitzebeständige Messingeinsätze. Durch das Einschmelzen des Einsatzes in den Kunststoff wird die Last auf mehrere Schichten des Drucks verteilt. Dies reduziert Spannungsspitzen und verhindert, dass die Schrauben den Kunststoff im Laufe der Zeit durch Vibrationen oder Gewicht beschädigen.

Hardwareanforderungen für professionelle Ergebnisse

Drucken von technischen Werkstoffen wie ABS-GF25 oder PET-CF Dafür ist mehr als ein Einsteigermodell für Hobbyanwender erforderlich. Um die für die strukturelle Sicherheit notwendige Haftung zwischen den Schichten zu erreichen, muss die thermische Umgebung des Druckvorgangs kontrolliert werden.

Aktive Kammerheizung

Materialien wie ABS Und ASA Sie neigen zur Delamination (Ablösung der Schichten), wenn sie zu schnell oder ungleichmäßig abkühlen. Eine beheizte Kammer ist nicht nur ein Luxus, sondern eine Voraussetzung für die strukturelle Integrität.

• Der Qidi Technik Q2 3D-Drucker verfügt über eine aktive Kammerheizung, die 65°C erreicht und so sicherstellt, dass das gesamte Bauteil kontrolliert abkühlt, wodurch die Verbindung zwischen den Schichten maximiert wird.
• Für größere oder komplexere Halterungen QIDI MAX4 3D-Drucker Es verfügt über ein aktives Kammersystem der dritten Generation, das eine gleichmäßigere Wärmeverteilung bei 65 °C ermöglicht. Diese verbesserte thermische Konsistenz ist essenziell für den Abbau innerer Spannungen in Glasfaser- und Kohlenstofffaserverbundwerkstoffen, wodurch ein Bauteil entsteht, das sich unter Belastung weniger leicht verzieht oder reißt.

Glühen für Maxmaximale Stärke

Für Teile, die in gedruckt werden PET-CF Glühfaden, Die mechanischen Eigenschaften lassen sich durch Tempern weiter verbessern. Indem man das gedruckte Teil für 4–8 Stunden in einen kontrollierten Ofen bei 80–100 °C gibt, können sich die Polymerketten neu anordnen, wodurch die Steifigkeit und Hitzebeständigkeit des Teils deutlich erhöht werden.

Der breitere Kontext: 3D-Druck als industrielle Fertigung

Der Wandel vom Drucken von „Spielzeug“ zum Drucken von „Werkzeugen“ ist Teil eines umfassenderen globalen Trends. Additive Fertigung wird mittlerweile auch für Hochleistungskomponenten von Elektrofahrzeugen eingesetzt, um Gewicht zu reduzieren und die Produktionszeit zu verkürzen.&D-Zyklen, wie in einem Fallstudie 2022 zum Thema Elektrofahrzeugdesign.

Wenn Sie einen Laptop-Halter mit Filamenten und Hardware in Profiqualität drucken, nutzen Sie die gleichen Prinzipien der Zuverlässigkeit und Materialwissenschaft, die auch bei diesen zukunftsweisenden Anwendungen zum Einsatz kommen.

Abschließende Sicherheitscheckliste

Bevor Sie Ihren Laptop unter Ihren Schreibtisch hängen, führen Sie diese letzte Überprüfung durch:

1. HDT-Prüfung: Besitzt Ihr Material eine Wärmeformbeständigkeitstemperatur (HDT), die mindestens 30 °C über der maximal zu erwartenden Umgebungstemperatur (ca. 90 °C aus Sicherheitsgründen) liegt?
2. Orientierung: Hast du die Halterung seitlich gedruckt? Durch das Drucken „flach“ wird sichergestellt, dass die Schichten über die gesamte Länge der Halterung verlaufen, sodass die Last nicht versucht, die Schichten auseinanderzuziehen (Z-Achsen-Spannung).
3. Fülldichte: Für Strukturbauteile sollte eine Füllung von mindestens 40 % mit einem „Gyroid“- oder „Kubischen“ Muster verwendet werden, um multidirektionale Festigkeit zu gewährleisten.
4. Anzahl der Wände: Erhöhen Sie die Anzahl der Wände (Umfang) auf mindestens 4 oder 6. Der größte Teil der Festigkeit eines Bauteils kommt von seinen Außenwänden, nicht von der Füllung.
5. Stresstest: Nach der Installation belasten Sie das Gerät 10 Minuten lang mit dem doppelten Gewicht des Laptops (ca. 4–5 kg). Sollten Sie eine sichtbare Durchbiegung feststellen oder Knackgeräusche hören, ist die Konstruktion oder das Material unzureichend.

Durch die Fokussierung auf Kriechfestigkeit, den Einsatz aktiver Kammerheizung und die Befolgung bewährter Konstruktionsheuristiken können Sie den 3D-Druck von einem Hobbyexperiment in eine zuverlässige professionelle Lösung für Ihren Arbeitsbereich verwandeln.

Haftungsausschluss: Dieser Artikel dient ausschließlich Informationszwecken. Der 3D-Druck von Funktionsteilen birgt Risiken im Zusammenhang mit Materialversagen und Geräteschäden. Führen Sie daher stets unabhängige Belastungstests durch und konsultieren Sie die Herstellerspezifikationen, bevor Sie 3D-gedruckte Teile für tragende Anwendungen mit teurer Elektronik verwenden.
