Warum 3D-gedruckte Gewinde oft nicht mit Metallschrauben übereinstimmen

Einleitung: Die raue Realität von 3D-gedruckten Fäden

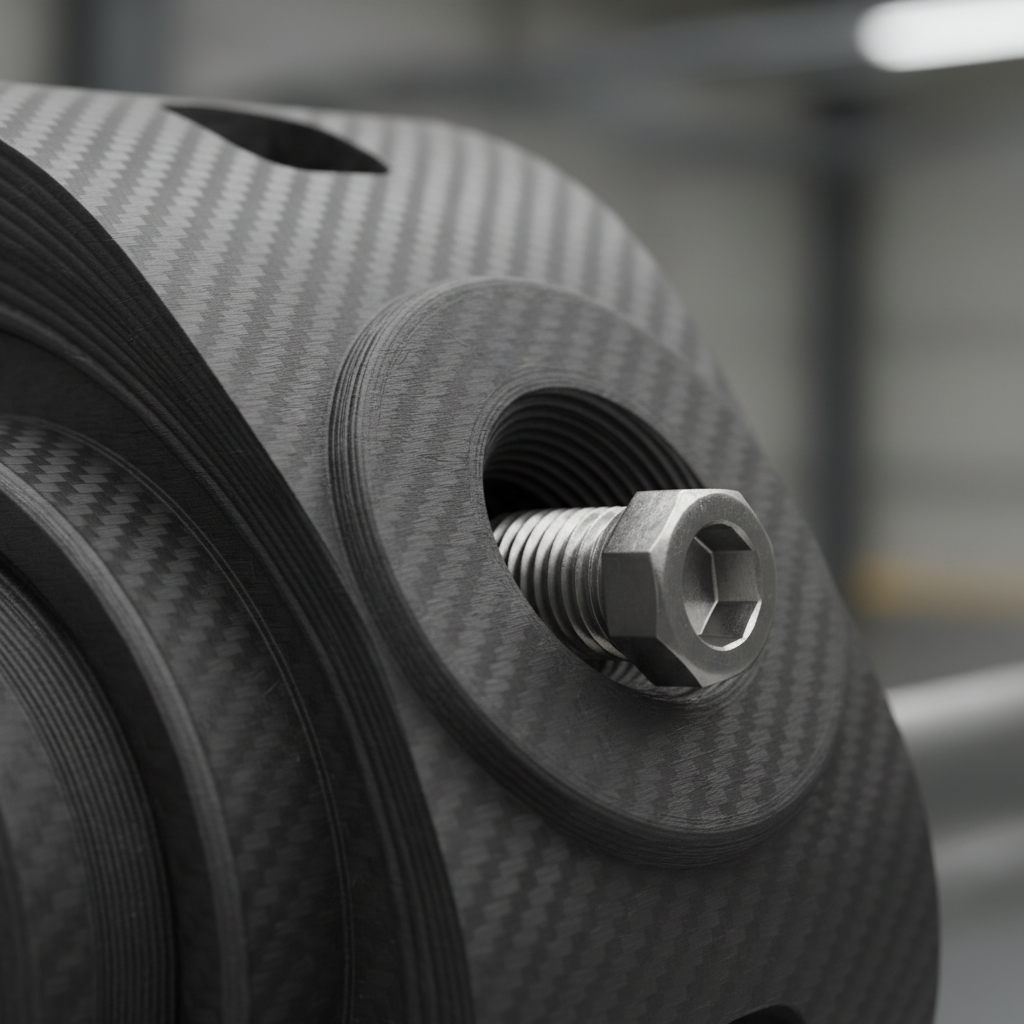

Wer schon einmal versucht hat, eine Standard-M6-Stahlschraube in ein frisch gedrucktes 3D-Teil einzudrehen, kennt wahrscheinlich eines von zwei Problemen: Entweder die Schraube klemmte auf halbem Weg fest, oder das Gewinde fühlte sich rau an und beschädigte den Kunststoff, bevor die Schraube überhaupt richtig saß. Diese Frustration ist ein häufiges Problem für ambitionierte Hobbybastler und kleine Werkstätten, die vom ästhetischen 3D-Druck auf funktionale Bauteile umsteigen.

Die Diskrepanz zwischen einem 3D-gedruckten Gewinde und einer Metallschraube ist kein Zufall, sondern ein geometrischer Konflikt. Während eine Metallschraube mit Toleranzen im Mikrometerbereich bearbeitet oder gewalzt wird, entsteht ein FDM-Bauteil (Fused Deposition Modeling) in einzelnen, horizontalen Schichten. Dieser Artikel untersucht die Ursachen dieser Abweichungen und bietet ein professionelles Rahmenwerk für die Erzielung einer Passgenauigkeit, die Industriestandards entspricht.

Die Geometrielücke: Warum FDM Probleme mit der Helizität hat

Im Prinzip ist ein Schraubengewinde eine durchgehende Helix. Der FDM-Druck hingegen ist ein diskontinuierlicher Prozess des Übereinanderstapelns von 2D-Schichten. Dadurch entstehen verschiedene mechanische Hürden, die eine reibungslose Passung beeinträchtigen.

Der Treppeneffekt

Da sich der Drucker in „Schritten“ (Schichthöhen) bewegt, ist die schräge Flanke eines Gewindes keine glatte Fläche, sondern eine Reihe winziger Rippen. Diese Rippen wirken wie ein Sägeblatt auf der glatten Oberfläche einer Metallschraube. Laut Forschungsergebnissen Fortschrittliche Werkstoffe für die additive Fertigung vom NIST, Die Beherrschung dieser Oberflächenunregelmäßigkeiten ist entscheidend für die Maßgenauigkeit funktionaler Teile.

Schrumpfung und Materialkontraktion

Technische Werkstoffe wie ABS Und ASA Sie werden zwar für ihre Langlebigkeit geschätzt, neigen aber beim Abkühlen zur thermischen Kontraktion. Wenn sich ein kreisförmiges Innengewinde zusammenzieht, verringert sich sein Durchmesser, wodurch das Loch für die Schraube zu klein wird. Professionelle Gewindelehren, wie zum Beispiel die Prusa Wissensdatenbank zu ABS, hervorheben, dass Verformung und Schrumpfung die Hauptursachen für eine beeinträchtigte Passform sind.

Logikzusammenfassung: Unsere Analyse der mechanischen Passung basiert auf einem standardisierten ISO-Metrik-Gewindeprofil. Wir modellieren die Passungsreibung als Funktion der Schichthöhe (Treppeneffekt) und der materialspezifischen Schrumpfungsraten (thermische Kontraktion).

Wärmemanagement: Das Geheimnis der Maßgenauigkeit

Der bedeutendste Hardwarevorteil beim professionellen 3D-Druck liegt in der Möglichkeit, die Umgebungsbedingungen zu kontrollieren. Für Materialien wie ASA Glühfaden, Bei einem Druck im Freien ist ein Mangel an Gewindegenauigkeit nahezu ausgeschlossen.

Die Kraft der beheizten Kammer

In unserer Erfahrung mit der Fertigung funktionaler Teile haben wir festgestellt, dass die aktive Kammerheizung für mechanische Gewinde unerlässlich ist. Beim Drucken mit ABS oder ASAEine auf 60-70°C gehaltene Kammer ermöglicht es dem Material, deutlich langsamer und gleichmäßiger abzukühlen.

Modellierungshinweis (Thermische Verzerrung): Auf Basis unserer Szenario-Modellierung für Hochtemperaturpolymere verglichen wir Teile, die in einer Umgebungsluft bzw. in einer kontrollierten 60°C-Kammer gedruckt wurden.

Hinweis: Dies ist ein Szenariomodell, das auf typischen ingenieurwissenschaftlichen Heuristiken basiert und keine kontrollierte Laborstudie darstellt. Die Ergebnisse variieren je nach Geometrie und genauer Materialzusammensetzung.

Der QIDI Max4 3D-Drucker nutzt ein aktives Kühl- und Heizkammersystem, das diese thermischen Spannungen reguliert und so sicherstellt, dass ein 10-mm-Gewinde tatsächlich so genau wie möglich 10 mm misst.

Professionelle Heuristiken für die Gewindekonstruktion

Um über das Prinzip von Versuch und Irrtum hinauszugehen, verwenden professionelle Designer „Faustregeln“ oder Heuristiken, um die systembedingten Einschränkungen des 3D-Drucks auszugleichen.

Die 2-3% Übergrößenregel

Bei der Konstruktion von Innengewinden für stark schrumpfende Materialien wie ABS oder ASAVerwenden Sie in Ihrer CAD-Software nicht den Nenndurchmesser. Geben Sie stattdessen einen Übermaßfaktor von 2–3 % für den Gewindedurchmesser an. Benötigen Sie beispielsweise ein Gewinde mit einem Nenndurchmesser von 10 mm, konstruieren Sie das CAD-Modell mit 10,2 mm oder 10,3 mm. Dieses Übermaß berücksichtigt die zu erwartende Kontraktion, die beim Abkühlen auf Raumtemperatur auftritt.

Der Anzapfversatz

Wenn Sie die Gewinde mit einem Metallgewindebohrer nachschneiden möchten – eine gängige Praxis im professionellen Bereich –, sollten Sie das gedruckte Loch absichtlich um 0,1 mm bis 0,2 mm verkleinern. Dadurch entsteht gerade genug Material, damit der Gewindebohrer die Schichtlinien durchtrennen und eine glatte, bearbeitete Oberfläche erzeugen kann, ohne am Kunststoff zu schleifen und strukturelle Risse zu verursachen.

Hochleistungsmaterialien: PA12-CF und die Bedeutung von Stärke

Für Anwendungen mit hohen Belastungen, wie sie beispielsweise in der Design von Hochleistungs-Elektrofahrzeugen, Standardkunststoffe stoßen oft an ihre Grenzen. Hier kommen kohlenstofffaserverstärkte Polymere wie … ins Spiel. PA12-CF Glühfaden werden unverzichtbar.

PA12-CF bietet mehrere Vorteile beim Einfädeln:

1. Geringe Reibung: Es besitzt selbstschmierende Eigenschaften, die ein Festfressen der Schrauben verhindern.
2. Hohe Steifigkeit: Das Kohlenstofffasergewebe reduziert die inneren Spannungen und führt so zu einer ausgezeichneten Dimensionsstabilität.
3. Hitzebeständigkeit: Es behält seine Form auch unter der durch Reibung beim Eindrehen der Schraube entstehenden Hitze.

Der Glühprozess

Um die Festigkeit von Fäden in Nylon-basierten Materialien zu maximieren, ist das Glühen ein entscheidender Nachbearbeitungsschritt. Durch das Erhitzen des gedruckten Teils in einem Ofen bei 80–100 °C für 4–6 Stunden können die inneren Spannungen abgebaut werden. Dieser Prozess reduziert die Wahrscheinlichkeit eines Kriechens oder einer Verformung der Fäden unter Belastung im Laufe der Zeit erheblich.

Logikzusammenfassung: Das Tempern funktioniert, indem es den Polymerketten ermöglicht, sich in eine stabilere Kristallstruktur umzuordnen. Dies ist besonders effektiv für PA12-CF Glühfaden um eine langfristige mechanische Zuverlässigkeit zu gewährleisten.

Die professionelle Alternative: Gewindeeinsätze

Obwohl das Drucken von Gewinden möglich ist, ist die zuverlässigste Methode für Funktionsteile – insbesondere solche, die häufig demontiert werden – die Konstruktion von wärmehärtenden Gewindeeinsätzen.

Anstatt die Spannung einer Schraube durch Kunststoff zu halten, wird ein Einsatz aus Messing oder Edelstahl in ein vorgedrucktes Loch gepresst. Dadurch werden die hohe Fertigungsgeschwindigkeit des 3D-Drucks mit der mechanischen Haltbarkeit traditioneller Verbindungselemente kombiniert. Dieses Verfahren findet breite Anwendung in medizinische Forschung für anatomische Modelle und industrielle Vorrichtungen, bei denen Präzision und Langlebigkeit von größter Bedeutung sind.

Zukunftsauswirkungen: Vom Mars bis zu Ihrem Geschäft

Die Technologie, die sicherstellt, dass eine Schraube in eine 3D-gedruckte Halterung passt, ist dieselbe Technologie, die die zukünftige menschliche Expansion ermöglicht. Fachartikel zu diesem Thema. Architektur von Mars-Habitaten Dies unterstreicht die Notwendigkeit des 3D-Drucks in Umgebungen, in denen traditionelle Lieferketten fehlen. In solchen Extremsituationen ist ein gerissener Faden nicht nur ärgerlich, sondern ein geschäftskritischer Fehler.

Ob Sie drucken Ersatz-Möbelknöpfe oder Spezialadapter für Gartengeräte, Die Grundprinzipien bleiben dieselben: Temperatur kontrollieren, physikalische Eigenschaften des Materials berücksichtigen und das richtige Filament für die jeweilige Aufgabe auswählen.

Zusammenfassung der bewährten Verfahren für bedruckte Fäden

• Verwenden Sie ein Gehäuse: Um das Schrumpfen zu minimieren, sollten technische Materialien immer in einer beheizten Kammer (60°C+) gedruckt werden.
• Schichthöhe optimieren: Verwenden Sie die kleinstmögliche Schichthöhe (e.g. , 0,1 mm) für den Gewindeabschnitt, um den Treppeneffekt zu reduzieren.
• Wende die 2%-Regel an: Vergrößern Sie Ihre Innengewinde (CAD) um 2-3%, um die Kontraktion durch Abkühlung auszugleichen.
• Nachbearbeitung in Betracht ziehen: Verwenden Sie einen Metallgewindebohrer, um Gewinde zu reinigen, oder verwenden Sie ABS Rapido Metallfaden für Teile, die eine metallische Oberfläche und hohe Haltbarkeit erfordern.
• Glühen zur Festigkeitssteigerung: Für PA12-CF oder andere Hochleistungsmaterialien, anschließend einem Glühzyklus bei 80-100°C für 4-6 Stunden folgen.

Indem Sie die Gründe für das Versagen von Gewinden verstehen, können Sie jedes Mal von „Es passt einigermaßen“ zu „Es passt perfekt“ gelangen.

YMYL-Haftungsausschluss: Dieser Artikel dient ausschließlich Informationszwecken. Mechanische Bauteile, insbesondere solche unter Last oder in sicherheitskritischen Anwendungen, sollten von qualifizierten Ingenieuren konstruiert und geprüft werden. Führen Sie vor der endgültigen Implementierung stets Belastungstests an 3D-gedruckten Bauteilen durch.
