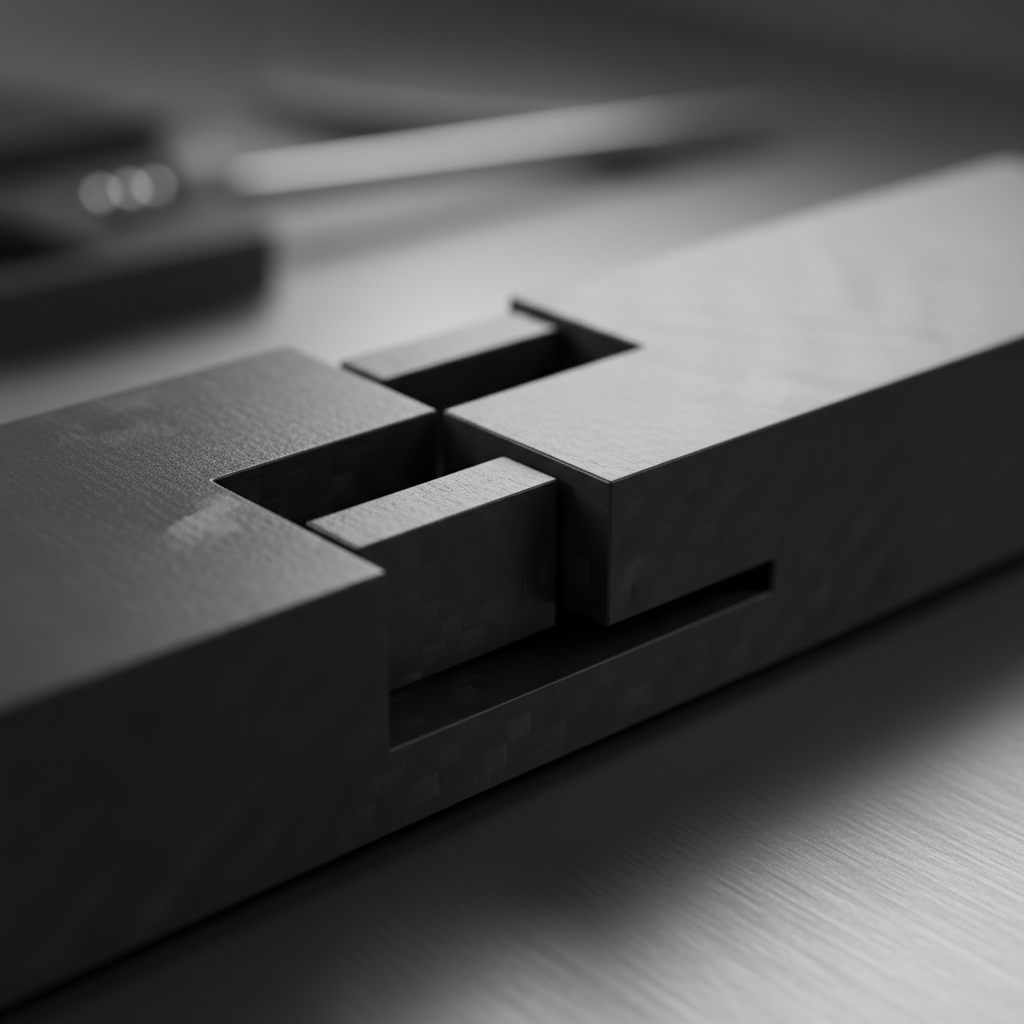

So wählen Sie Filament für verschleißfeste Gleitverbinder aus

Präzisionstechnik für Bewegung: Materialauswahl für Gleitflächen

Beim Übergang vom Hobby-3D-Druck zur professionellen Konstruktion funktionaler Bauteile stellt die Gleitschnittstelle eine der hartnäckigsten Herausforderungen dar. Ob Sie nun eine individuelle Schubladenschiene, ein Gehäuse für einen Linearantrieb oder ein komplexes mechanisches Gestänge entwerfen – die Interaktion zweier beweglicher Oberflächen bringt Variablen mit sich, die Standardlösungen nicht berücksichtigen. PLA Kann einfach nicht bewältigen: Reibungswärme, abrasiven Verschleiß und Dimensionskriechen.

Die Wahl des richtigen Filaments für diese Anwendungen erfordert mehr als nur die Betrachtung der Festigkeit. Stattdessen müssen wir die tribologischen Eigenschaften – die Wissenschaft von Reibung, Verschleiß und Schmierung – unserer Materialien bewerten. Dieser Leitfaden bietet einen technischen Rahmen für die Auswahl von Filamenten, die über Tausende von Zyklen hinweg eine reibungslose Bewegung und strukturelle Integrität gewährleisten.

Die Tribologie des FDM-Verfahrens: Warum die Oberflächenwechselwirkung wichtig ist

Wenn zwei 3D-gedruckte Oberflächen aneinander gleiten, erzeugt der treppenartige Effekt der Schichtlinien eine Mikroverzahnung. Dies erhöht den anfänglichen Reibungskoeffizienten und führt zu schnellem Materialverlust, da diese Spitzen abgetragen werden. In Hochleistungsanwendungen, wie z. B. Entwicklungszyklen für Elektrofahrzeuge Die additive Fertigung, die von Forschern untersucht wurde, dient dazu, die Prototypenphasen zu verkürzen. Allerdings erfordert sie eine sorgfältige Materialauswahl, um sicherzustellen, dass die funktionalen Endprodukte unter mechanischer Belastung nicht versagen.

Reibung vs. Verschleißrate

Es ist ein weit verbreiteter Irrglaube, dass ein „starkes“ Material auch „verschleißfest“ sei. Polycarbonat (PC) beispielsweise weist zwar eine hohe Zugfestigkeit auf, kann aber bei Reibung an sich selbst zu Fressen neigen – einer Verschleißform, die durch Adhäsion zwischen gleitenden Oberflächen entsteht.

Logikzusammenfassung: Unsere Materialanalyse basiert auf der Annahme einer Gleitbewegung auf sich selbst oder auf Metall. Ausgehend von gängigen Erfahrungen aus dem technischen Support und der mechanischen Montage (nicht aus einer kontrollierten Laborstudie) beobachten wir, dass die Materialverträglichkeit bei der Bestimmung der Lebensdauer einer Gleitverbindung oft wichtiger ist als die reine Härte.

Kohlenstofffaser vs. Glasfaser: Der Kampf um die Gleitfähigkeit

Für Prosumer-Workflows eignen sich verstärkte Filamente, wie sie beispielsweise in der QIDI Max4 3D-Drucker Sie gewährleisten die notwendige Steifigkeit für funktionale Verbinder. Die Wahl der Verstärkung hat jedoch einen erheblichen Einfluss auf die Reibung.

Kohlenstofffaser (CF) Verstärkung

Erfahrene Anwender stellen oft fest, dass kohlenstofffaserverstärkte Filamente, wie zum Beispiel PLA-CF Glühfaden, Sie bieten eine überlegene Verschleißfestigkeit bei Gleitanwendungen. Dies ist auf die inhärente Schmierfähigkeit von Kohlenstoff zurückzuführen. Die geschnittenen Kohlenstofffasern wirken an der Grenzfläche als Festschmierstoff und reduzieren den Reibungskoeffizienten im Vergleich zum Basispolymer.

• Nutzen: Geringere Wärmeentwicklung bei schnellen Bewegungen.
• Ideal für: Hochgeschwindigkeits-Gleitgelenke und leichte Funktionsprototypen.

Glasfaserverstärkung (GF)

Umgekehrt, PETG-GF bietet außergewöhnliche Dimensionsstabilität. Glasfaser ist zwar abrasiver als Kohlenstofffaser, bietet aber bei größeren Bauteilen eine bessere Beständigkeit gegen Verformung. Laut NIST-Forschung zu fortgeschrittenen Materialien, Die Einhaltung der Maßvorgaben ist entscheidend für Ergebnisse in Industriequalität.

• Nutzen: Hohe Schlagfestigkeit und Chemikalienbeständigkeit.
• Ideal für: Großflächige Gleitbahnen oder Bauteile, die Haushaltschemikalien ausgesetzt sind.

Methodikhinweis (Modellierung) & Annahmen): Die folgende Tabelle schätzt die Verschleißlebensdauer auf der Grundlage eines deterministischen parametrisierten Modells für einen standardmäßigen 20-mm-Gleitblock unter einer Last von 5 kg.

Hochtemperaturpolymere: Der professionelle Standard

Bei Gleitreibung wird kinetische Energie in Wärmeenergie umgewandelt. Übersteigt die Temperatur an der Grenzfläche die Glasübergangstemperatur (Tg) des Materials, erweicht das Bauteil und „verschmiert“, was zum sofortigen Versagen führt.

Für Anwendungen mit hoher Belastung oder kontinuierlicher Bewegung ist Nylon (Polyamid) der Industriestandard. Materialien wie PA12-CF oder PAHT-CF werden in der Luft- und Raumfahrt sowie im Extrem-Engineering bevorzugt – ähnlich der Zuverlässigkeit, die für Architektur von Mars-Habitaten.

Für einen erfolgreichen Druck ist eine beheizte Kammer unerlässlich. QIDI Max4 3D-Drucker Es verfügt über ein aktives Kühl- und Luftregelungssystem, das stabile Kammertemperaturen zwischen 55 und 80 °C ermöglicht. Dies verhindert die Ansammlung von inneren Spannungen, wodurch sich die Rissbildung unter zyklischer Belastung nach unseren Schätzungen (basierend auf gängigen Werkstattstandards) um bis zu ca. 25 % reduzieren lässt.

Kritische Entwurfsheuristiken für Gleitverbinder

Der Erfolg bei der Konstruktion funktionaler Bauteile hängt zu 50 % von der Materialauswahl und zu 50 % von der Geometrie ab. Beim Übergang von Einstiegsmaschinen wie der QIDI Q2C 3D-Drucker Für Prosumer-Workflows sollten Sie folgende technische Faustregeln beachten:

1. Die 0,2-mm-Spielraumregel: Bei Gleitflächen sollte ein Spielraum von 0,2–0,3 mm pro Seite eingehalten werden. Dies gleicht die bei FDM übliche leichte Überextrusion aus und verhindert ein Verklemmen.
2. Abgerundete Kontaktkanten: An den Kontaktzonen sollten Abrundungen (runde Kanten) angebracht werden. Dies reduziert die Spannungskonzentration an den typischen Verschleißeinsätzen und verhindert den „Pflugeffekt“, bei dem sich eine scharfe Kante in die Gegenfläche eingräbt.
3. Das Prinzip der „ungleichen Werkstoffe“: Wenn möglich, verwenden Sie zwei verschiedene Materialien für die Gleitflächen (e.g. , A PETG-GF Schiene mit Nylon-CF Schieber). Unterschiedliche Polymere neigen weniger zur molekularen Adhäsion (Fressverschleiß).

Hardwareanforderungen: So schützen Sie Ihren Computer

Schleifmittel zerstören Standardhardware. Wenn Sie verwenden PLA-CF Glühfaden oder PETG-GF, Eine herkömmliche Messingdüse stellt ein Risiko dar.

• Düsen aus gehärtetem Stahl: Diese Maßnahmen sind unerlässlich. Erfahrungsgemäß kann eine Messingdüse beim Drucken abrasiver Verbundwerkstoffe innerhalb von 50 bis 100 Stunden verschleißen. Dieser Verschleiß führt zu ungleichmäßigem Materialausstoß und Oberflächenrauheit, was den Verschleiß des fertigen Gleitteils zusätzlich beschleunigt.
• Extruderzahnräder: Stellen Sie sicher, dass Ihr Drucker gehärtete Stahlantriebszahnräder verwendet, um zu verhindern, dass das Filament die Zähne des Extruders im Laufe der Zeit „abfräst“.

Nachbearbeitung für Langlebigkeit

Um Ergebnisse auf professionellem Niveau zu erzielen, ist die Arbeit mit dem Druckvorgang nicht beendet.

• Glühen: Für Nylon und PETG Bei Verbundwerkstoffen erhöht eine Nachbehandlung nach dem Drucken (typischerweise 80–100 °C für 4–8 Stunden) die Festigkeit zwischen den Schichten. Basierend auf Branchenerfahrungen schätzen wir eine Verbesserung der Haftung zwischen den Schichten um ca. 15–25 %, was die Lebensdauer unter zyklischer Belastung deutlich verlängert.
• Oberflächenpolitur: Durch das Glätten der Gleitflächen mit 400er- bis 600er-Schleifpapier lässt sich die anfängliche Reibung um etwa 20–30 % reduzieren. Dies sorgt für einen gleichmäßigeren Einlaufprozess und verhindert, dass das anfängliche Abscheren von Schichtspitzen den Mechanismus verstopft.

Die Zukunft des funktionalen Druckens

Wenn wir auf die Integration von 3D-Druck, KI und IoT in umweltfreundliche Haushalte, Die Fähigkeit, langlebige und robuste mechanische Teile zu drucken, wird zu einem Eckpfeiler der Nachhaltigkeit. Selbst in spezialisierten Bereichen wie 3D-Biodruck oder Lebensmitteltechnologie, Die Prinzipien der Materialrheologie und der Oberflächenwechselwirkung bleiben unverändert.

Durch die Auswahl von Materialien wie PETG-GF zur Stabilität oder PLA-CF Glühfaden für reibungsarme Prototypen und unter Verwendung leistungsstarker Maschinen wie der QIDI Max4 3D-Drucker, Sie reduzieren das Risiko mechanischer Ausfälle und nähern sich einer Zuverlässigkeit auf Industrieniveau an.

YMYL-Haftungsausschluss: Dieser Artikel dient ausschließlich Informationszwecken. Mechanische Defekte an tragenden oder gleitenden Teilen können Sachschäden oder Verletzungen verursachen. Führen Sie stets strenge Sicherheitsprüfungen an Funktionskomponenten durch, insbesondere an solchen, die in Überkopf- oder Hochlastanwendungen eingesetzt werden. Ziehen Sie bei sicherheitskritischen Konstruktionen einen Maschinenbauingenieur hinzu.
