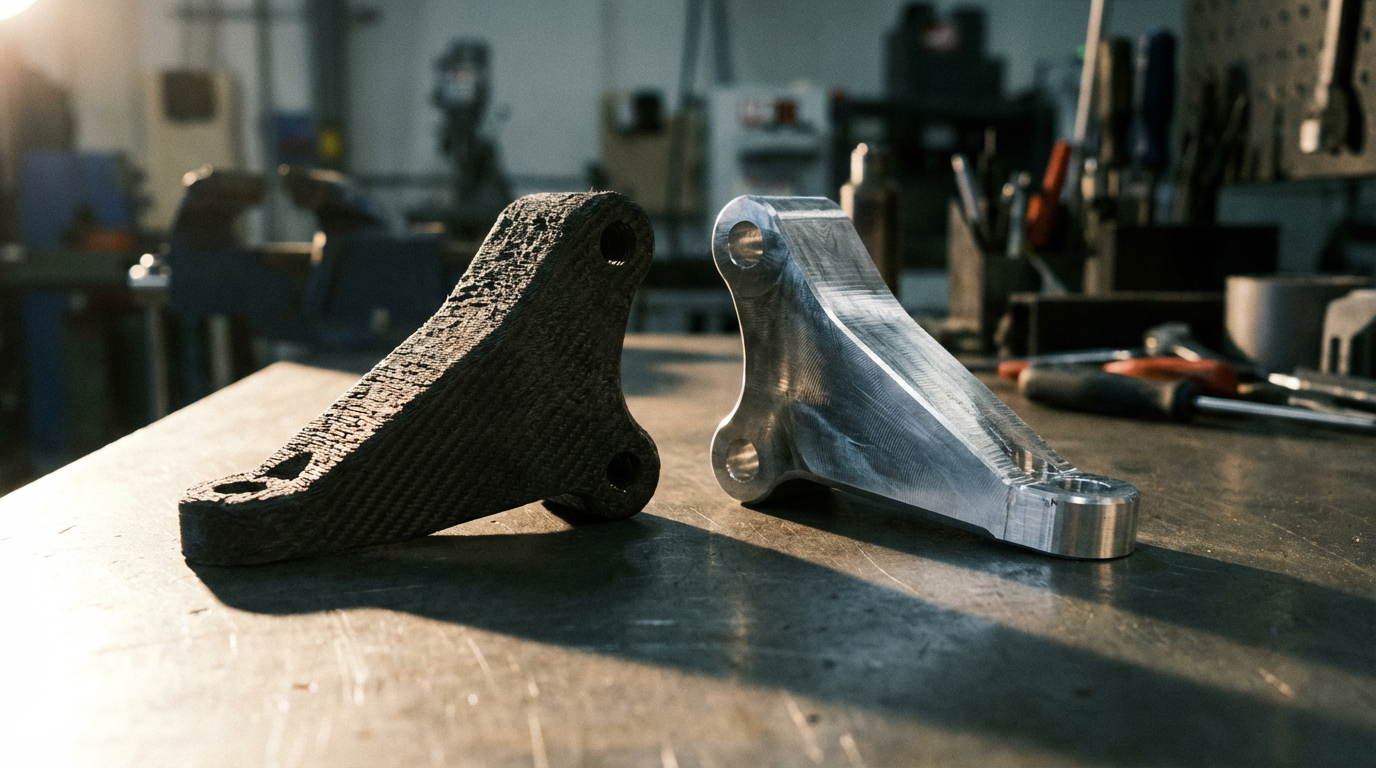

Le parti FDM in fibra di carbonio possono davvero sostituire i componenti metallici?

La promessa (e l'entusiasmo)

I filamenti di fibra di carbonio sono diventati la risposta di rito per chiunque chieda "qual è la cosa più resistente che posso stampare in 3D?" E in superficie, la proposta sembra convincente: fibre di carbonio tagliate incorporate in un nylon o PET matrice, che produce componenti più rigidi, leggeri e dimensionalmente stabili rispetto alle plastiche standard.

Ma "più forte di PLA" e "può sostituire l'alluminio" sono due affermazioni molto diverse. La prima è facile da verificare. La seconda richiede dati concreti, confronti onesti e la volontà di dire dove CF-I compositi FDM presentano delle lacune. Questo articolo tratta proprio di questo.

Ho passato settimane a raccogliere dati sulle proprietà meccaniche dalle schede tecniche dei produttori, da laboratori di prova indipendenti come CNC Kitchen e da ricerche sottoposte a revisione paritaria. Il quadro che emerge è più complesso di quanto gli scettici o i reparti marketing vogliano far credere.

I numeri della forza, onestamente

Cominciamo con il confronto che tutti vogliono vedere. Questi sono i valori di resistenza alla trazione misurati secondo la norma ISO 527, stampati nell'orientamento XY (la direzione di massima resistenza per i pezzi FDM).

I numeri grezzi raccontano una storia chiara: il migliore CF I filamenti raggiungono circa il 25-35% della resistenza alla trazione dell'alluminio. È un divario notevole. La rigidità (modulo elastico) è dove il divario si allarga ulteriormente: l'alluminio è circa 8-20 volte più rigido di qualsiasi filamento stampato. CF composito, a seconda del contenuto di fibre e del tipo di matrice.

Ma ecco il dettaglio che cambia il calcolo: la densità. CF I materiali compositi pesano meno della metà dell'alluminio e circa un sesto dell'acciaio. In termini di rapporto resistenza-peso, il divario si riduce considerevolmente. Rapporti di Markforged che le loro parti in fibra di carbonio continua raggiungono un rapporto resistenza-peso superiore del 50% rispetto all'alluminio 6061 in flessione.

Test indipendenti da Cucina CNC hanno trovato valori più alti per un diverso PA12-CF Marca: circa 120 MPa a secco nella direzione XY, che scende a circa 102 MPa dopo il condizionamento con umidità. La differenza rispetto ai valori di Polymaker nella tabella sopra (72 MPa) riflette una reale variazione tra i produttori, il contenuto di fibre e le condizioni di prova. PA6-CF La resistenza ai test è risultata maggiore a secco, attestandosi intorno ai 140 MPa, ma è crollata a 78 MPa dopo l'esposizione all'umidità. Si tratta di una perdita del 44%, un fattore rilevante se i componenti vengono utilizzati in ambienti diversi da una stanza a temperatura e umidità controllate.

Il problema dell'asse Z

È qui che inizia la conversazione onesta. Ogni numero nella tabella sopra è stato misurato nell'orientamento XY, ovvero il carico è stato applicato sullo stesso piano degli strati di stampa. Questa è la direzione di massima forza. Ruotate il carico di 90 gradi in modo che separi gli strati e la situazione cambia rapidamente.

All'alluminio non importa in quale direzione venga caricato. CF-I componenti FDM sono trattati con la massima cura. La BASF PAHT CF15 cali da 103 MPa a soli 18 MPa nella direzione Z: una perdita dell'82%. Anche le prestazioni migliori PA12-CF perde il 40% della sua resistenza tra gli strati.

Ricerca pubblicata in Nature Scientific Reports hanno scoperto che i compositi in fibra di carbonio continua possono perdere fino al 98% della loro resistenza alla trazione quando caricati perpendicolarmente all'orientamento della fibra. Questo è un caso estremo con la fibra continua, ma illustra perché l'orientamento di stampa è la decisione di progettazione più importante in assoluto per CF- Parti FDM.

Questa anisotropia è la ragione fondamentale CF- La tecnologia FDM non può essere considerata un sostituto diretto della lavorazione meccanica del metallo in condizioni di carico arbitrarie. Il metallo è isotropo, i compositi stampati no. È possibile aggirare questo limite nella progettazione, ma ciò richiede di considerare i percorsi di carico in un modo che la progettazione tradizionale dei componenti non richiede.

Dove CF-FDM in realtà vince contro il metallo

Nonostante le limitazioni, esistono applicazioni reali in cui CFI compositi FDM superano l'alluminio lavorato meccanicamente nei parametri che contano davvero. Non in termini di resistenza pura, ma per la combinazione di peso, costo, tempi di consegna e libertà geometrica.

Maschere, dispositivi di fissaggio e utensili

Questa è la vittoria più netta. Dixon Valve & Coupling ha sostituito le ganasce in alluminio lavorate a CNC per la sua linea di assemblaggio robotizzata con componenti in fibra di carbonio continua Markforged Onyx. Il risultato: 9,06 dollari per ogni dispositivo stampato contro i 290,53 dollari per l'equivalente lavorato a macchina. Si tratta di una riduzione dei costi del 97%, con tempi di produzione che passano da 72 ore a meno di 10 ore.

Le attrezzature di produzione non sopportano carichi strutturali. Servono a tenere i pezzi in posizione, allineare le guide di foratura e fornire superfici di riferimento. CF- La tecnologia FDM è sufficientemente robusta per tutto questo, più leggera in officina e sostituibile in una sola notte in caso di danneggiamento di un dispositivo o di modifiche al progetto.

Telai per droni e componenti per UAV

TSURU Robotics ha riprogettato il telaio del suo drone utilizzando la stampa continua in fibra di carbonio. Il peso è diminuito del 43% a 250 grammi (che corrisponde alla soglia UE per le normative semplificate sui droni). La rigidità è aumentata del 16,4%. Il costo è diminuito del 48%. Quando ogni grammo di peso del telaio si traduce direttamente in tempo di volo o capacità di carico utile, CF-I materiali compositi FDM sono più adatti rispetto ai telai in tubi di alluminio.

Effettori terminali robotici

Gli utensili più leggeri all'estremità di un braccio robotico consentono al braccio di muoversi più velocemente, trasportare un carico utile maggiore o utilizzare un motore più piccolo (e quindi più economico). Diversi produttori a contratto aerospaziali ora stampano effettori terminali in CF-in nylon invece di ricavarli da un blocco di alluminio lavorato.

Prototipazione rapida di componenti metallici

Prima di impegnarsi in una produzione CNC da 2.000 dollari, stampare un CF- La versione FDM di una staffa o di un alloggiamento per test di montaggio e verifica di carichi moderati può individuare problemi di progettazione a una frazione del costo. Il componente non avrà la stessa resistenza assoluta, ma sarà sufficiente per convalidare la geometria, gli spazi liberi e le sequenze di assemblaggio.

Per materiali sufficientemente resistenti per gestire queste applicazioni, esplorare raccolta di filamenti ad alte prestazioni o il compositi di livello industriale per opzioni in fibra di carbonio specificamente formulate per uso ingegneristico.

Dove non lo fa (e non lo farà)

Ci sono applicazioni in cui CF-La tecnologia FDM non deve sostituire il metallo.

Percorsi di carico strutturali primari

Qualsiasi parte che, in caso di guasto, costituisca un pericolo per la sicurezza. Componenti delle sospensioni, staffe portanti in strutture occupate, recipienti a pressione. No CF- Il filamento FDM attualmente possiede la certificazione per carichi strutturali primari nel settore aerospaziale o automobilistico. L'Onyx FR-A di Markforged sta lavorando per ottenere la qualifica NCAMP per il settore aerospaziale, ma non l'ha ancora raggiunta.

Applicazioni ad alta fatica ciclica

Le interfacce degli strati sono siti di innesco delle cricche. Sotto carico ciclico, CF-Le parti FDM si delaminano progressivamente. Una staffa in alluminio lavorato può sopportare milioni di cicli di carico. Una stampa CF Una staffa nella stessa applicazione potrebbe rompersi con una frequenza molto inferiore. Se il componente è soggetto a vibrazioni, carichi ripetuti o sollecitazioni oscillanti, il metallo rimane la scelta migliore.

Temperature elevate prolungate

PA12-CF La temperatura massima di deflessione termica si aggira intorno ai 100 °C. PET-CF circa 80 °C. PAHT-CF è impressionante a 194 °C, ma è ancora molto lontano dal punto di fusione dell'alluminio di 582 °C. I componenti automobilistici sotto il cofano, le staffe adiacenti allo scarico o qualsiasi cosa vicino a una fonte di calore superiore a 150 °C eliminano la maggior parte CF filamenti ad eccezione di materiali speciali come PPS-CF, il che richiede stampanti con estrusori a 370 °C+ e camere riscaldate attivamente.

Carichi sui bulloni e sui dispositivi di fissaggio

Le parti FDM hanno una scarsa resistenza ai bulloni perché gli strati si delaminano attorno ai fori sotto carico. Gli inserti metallici e un design accurato possono mitigare questo problema, ma un bullone CF- Una giunzione FDM non potrà mai eguagliare una giunzione in alluminio imbullonata in termini di tolleranza della forza di serraggio.

Cosa serve per stampare correttamente la fibra di carbonio

I compositi in fibra di carbonio non sono plug-and-play come PLAI requisiti della stampante sono specifici e ometterne anche solo uno compromette i risultati.

Camera riscaldata

a base di nylon CF filamenti (PA12-CF, PAHT-CF) si deformano in modo aggressivo senza una camera di costruzione chiusa e riscaldata. Le fibre di carbonio riducono la deformazione rispetto al nylon puro perché limitano il movimento delle catene polimeriche, ma le parti di grandi dimensioni si incurveranno comunque agli angoli senza temperature della camera di 40–65°C Stampa PAHT-CF Senza una camera di espansione si rischia di rompere i pezzi e sprecare il filamento.

IL QIDI Plus4 esegue una camera riscaldata attivamente a 65 °C con un hotend a 370 °C, che copre ogni filamento in fibra di carbonio sul mercato. Max4 Aggiunge un volume di costruzione di 390×390×340 mm per attrezzature e utensili di dimensioni maggiori.

Ugello indurito

Le fibre di carbonio sono più dure dell'ottone. Un ugello standard in ottone può essere distrutto in appena 250 grammi di CF filamento. Il foro si allarga, la precisione dimensionale diminuisce e l'estrusione diventa incoerente. Gli ugelli in acciaio temprato offrono una resistenza all'usura da 25 a 100 volte superiore. QIDI Le stampanti vengono fornite con opzioni in acciaio temprato proprio per questo motivo.

Filamento secco

Il nylon assorbe l'umidità fino alla saturazione in sole 18 ore di esposizione all'aria. Il nylon bagnato stampa con bolle, filamenti e una resistenza drasticamente ridotta. I test di CNC Kitchen hanno dimostrato PA6-CF scendendo al 56% della sua resistenza alla trazione a secco dopo il condizionamento dell'umidità. Conservare CF-Inserire il nylon in un contenitore sigillato con essiccante, stampare da una scatola asciutta chiusa e asciugare a 70–80°C per 6–12 ore prima dell'uso.

PET-CF è notevolmente meno sensibile all'umidità rispetto a PA-CF, rendendolo una buona alternativa se non si dispone di una configurazione a camera stagna. Se la tua applicazione non necessita della maggiore resistenza al calore dei compositi a base di nylon, PET-CF potrebbe essere il punto di partenza più indulgente.

Impostazioni di stampa tipiche

QIDI'S PAHT-CF E PA12-CF I filamenti sono formulati per il loro ecosistema di stampanti, il che semplifica la regolazione delle impostazioni. Per una panoramica più ampia di CF opzioni del filamento, controlla il Guida alla selezione dei materiali compositi per la stampa 3D industriale.

Il calcolo dei costi

Il costo del materiale al chilogrammo è in realtà a favore dell'alluminio. Le barre di acciaio 6061 hanno un costo compreso tra 8 e 15 dollari al chilogrammo. PA12-CF Il filamento costa dagli 80 ai 200 dollari al chilogrammo, a seconda della marca. PAHT-CF Il prezzo si aggira tra i 60 e i 100 dollari al chilogrammo. Considerando il peso della materia prima, l'alluminio risulta più economico.

Ma il costo dei materiali non è il parametro di riferimento corretto. Il vero confronto si basa sul costo per pezzo finito.

I dati verificati di Dixon Valve ne sono la dimostrazione più chiara: $9,06 per CF-Attrezzatura FDM contro $ 290,53 per l'equivalente lavorato a CNC. A bassi volumi (1-50 pezzi), utensili personalizzati e cicli di iterazione rapidi, CF- La tecnologia FDM vince a mani basse in termini economici. Il punto di pareggio si sposta con volumi più elevati: oltre 500 pezzi identici, l'alluminio lavorato a CNC torna ad essere competitivo perché il costo di setup si ammortizza sulla produzione.

Per stampanti abbastanza veloci da iterare rapidamente, CFLa prototipazione FDM diventa uno strumento di progettazione, non solo un metodo di produzione. Stampare una staffa, testarla, riprogettarla, ristamparla, tutto in un solo giorno. Questa velocità di iterazione ha un valore economico intrinseco che non emerge da un confronto dei costi per singolo pezzo.

Il verdetto pratico

I componenti in fibra di carbonio realizzati con la tecnologia FDM possono sostituire il metallo? A volte. In applicazioni specifiche, con decisioni di progettazione ponderate e con aspettative realistiche su cosa significhi "sostituire".

CFI materiali compositi FDM possono sostituire l'alluminio in dispositivi di fissaggio, maschere, utensili, telai per droni, effettori terminali robotici e staffe per prototipi. Lo fanno a costi inferiori, con tempi di consegna più rapidi e un peso inferiore. Per queste applicazioni, la risposta è un sì senza riserve.

Non possono sostituire l'alluminio negli elementi strutturali primari, nelle applicazioni di fatica ad alto ciclo, negli ambienti ad alta temperatura sostenuta superiori a 150 °C (con l'eccezione di PAHT-CF a temperature fino a 194 °C), o qualsiasi percorso di carico critico per la sicurezza. Per queste applicazioni, la risposta è no, e chiunque affermi il contrario sta cercando di vendervi qualcosa.

La vera opportunità non è la sostituzione, ma l'ampliamento.Utilizzo CF-FDM dove è forte: parti a basso volume, iterazione rapida, applicazioni critiche per il peso con percorsi di carico ben compresi e utensili che devono essere prodotti in ore anziché in settimane. Utilizzare il metallo dove CF- La tecnologia FDM presenta dei punti deboli: carichi elevati, temperature elevate, fatica ciclica e requisiti di certificazione di sicurezza.

Saper distinguere un buon ingegnere da chi si è limitato a leggere una pagina di marketing è ciò che lo rende unico.
