Como cortar um modelo em QIDI Estúdio?

No processo de impressão 3D, muitas vezes precisamos cortar o modelo para otimizar o efeito da impressão ou adaptá-lo ao volume de construção da impressora. Aqui estão alguns requisitos de corte comuns:

1. Dividir modelos grandes: Quando o tamanho do modelo excede a área de impressão da impressora, você pode dividi-lo em várias partes, imprimi-las separadamente e depois uni-las.

2. Impressão parcial: Se você deseja imprimir apenas uma parte do modelo, pode usar a ferramenta de corte para selecionar com precisão a área que deseja imprimir.

3. Criar uma superfície de base plana: Cortar um modelo pode ser usado para gerar uma superfície de base plana, tornando a impressão mais estável e melhorando a taxa de sucesso da impressão.

QIDI Estúdio Oferece uma poderosa ferramenta de corte de modelos que permite aos usuários controlar com precisão a posição e a direção do corte. Este tutorial mostrará em detalhes como usar a ferramenta de corte. QIDI Estúdio para alcançar resultados de impressão ideais.

Diagrama esquemático

Antes de cortar o modelo:

Após cortar o modelo:

O efeito de modelo mostrado na imagem acima é obtido recortando o modelo. Se você quiser obter um efeito semelhante, siga os passos abaixo.

Procedimento

1. Importe seu modelo em QIDI No Studio, selecione o modelo que deseja cortar e clique no botão "Cortar" acima para entrar no modo de corte.

2. Por padrão, o plano de cisalhamento pode não atender às suas necessidades. Se você precisar cisalhar o modelo verticalmente, poderá ajustar o ângulo do plano de cisalhamento. Por exemplo, nesta etapa, você precisa inserir 90° na caixa 1 para girar o plano de cisalhamento 90 graus ao longo do eixo Y, garantindo que a direção do cisalhamento seja a esperada.

3. Esta etapa requer o deslocamento do plano de corte para a posição adequada. "Mover" representa o deslocamento relativo da posição atual do plano de corte. Cada vez que a distância de deslocamento for inserida, ela será redefinida para 0.

Planejamos dividir este modelo em 4 partes iguais na direção do eixo X. Precisamos cortá-lo várias vezes e garantir que o tamanho de cada parte seja uniforme. Portanto, primeiro precisamos cortar o modelo em duas partes iguais na direção do eixo X. Após inverter a imagem, o plano de corte estará exatamente no ponto médio do modelo na direção do eixo X, portanto, não há necessidade de mover o plano de corte.

4. Clique para realizar o corte. Temos duas partes e precisamos continuar cortando cada parte em duas partes iguais ao longo do eixo x.

5. Após executar os passos 1 a 3 para ambos os componentes, obtemos:

6. Após organizar os diversos componentes, obtemos o modelo final:

Usando o modo de corte em cauda de andorinha

A imagem acima foi formada pelo método de corte em cauda de andorinha. Trata-se de um método especial de corte que garante que os objetos separados possam ser remontados com mais facilidade após o corte. Suas características são:

1. Melhore a estabilidade das emendas e evite afrouxamento ou desalinhamento nas juntas.

2. Em alguns casos, não é necessária nenhuma ligação adicional e os modelos feitos de certos materiais podem ser conectados e fixados diretamente.

etapa

1. Uma vez no modo de corte, selecione Encaixe em cauda de andorinha em Modo.

2. Ajuste o ângulo da superfície de corte.Insira 90° na caixa 1 para girar a superfície de cisalhamento 90 graus ao longo do eixo Y. Selecione a tolerância apropriada na caixa 2. Recomenda-se reservar uma folga de 0,1 a 0,2 mm para evitar que a interface fique muito apertada e dificulte a emenda.

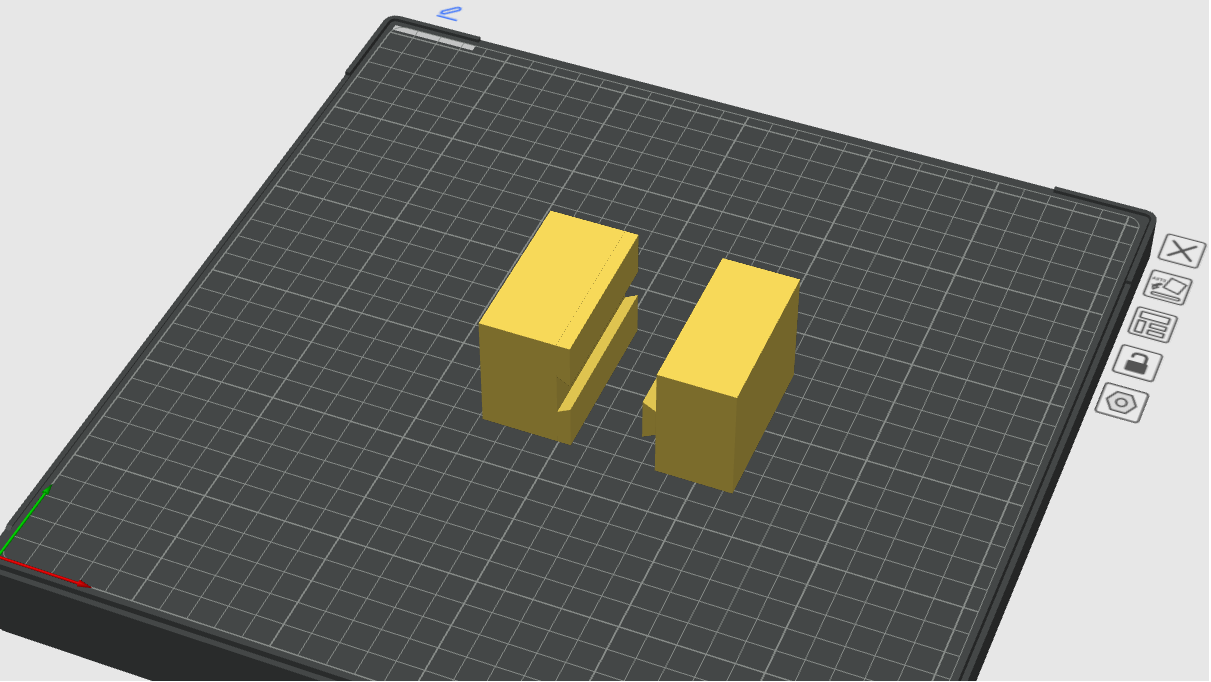

3. Clique em "Executar corte" e obtenha o seguinte modelo.

Resumir

Por meio deste tutorial, você dominou os métodos de corte de modelos em QIDI Studio, incluindo modos de corte padrão e corte em cauda de andorinha. O uso flexível de ferramentas de corte pode otimizar os resultados de impressão e fazer com que o modelo se ajuste ao volume de construção da impressora. Junte-se à nossa equipe! QIDI comunidade , Compartilhe seus trabalhos e experiências e interaja com outros entusiastas da impressão 3D!
