Você pode imprimir em 3D conectores confiáveis ​​de irrigação por gotejamento?

A realidade da engenharia na infraestrutura de jardins impressa em 3D

Para o jardineiro dedicado ou o pequeno agricultor, o mundo dos sistemas de irrigação "pré-fabricados" muitas vezes se resume a uma série de concessões. Você acaba adaptando o layout do seu jardim às geometrias limitadas de conectores disponíveis na loja de ferragens local, em vez de construir o sistema que suas plantas realmente precisam.

A pergunta que ouço frequentemente de profissionais que estão migrando para fluxos de trabalho voltados para prosumidores é: Será que é realmente possível confiar que um conector impresso em 3D suporte a pressão sem inundar a estufa?

A resposta é um "sim" condicional, mas exige que se supere a mentalidade de "faz-tudo" amador e se adote princípios de design industrial. Neste guia, vou detalhar a ciência dos materiais, os requisitos geométricos e as necessidades de hardware para criar componentes de irrigação por gotejamento confiáveis ​​e à prova d'água que rivalizem com peças moldadas por injeção.

Seleção de Materiais: Além PLA

Quando falamos sobre gestão da água, PLA é imediatamente desqualificado. Sua baixa temperatura de transição vítrea e suscetibilidade à degradação microbiana o tornam uma escolha inadequada para ambientes externos ou pressurizados. Para alcançar confiabilidade profissional, devemos considerar termoplásticos de grau de engenharia.

ASA: O Padrão para Atividades ao Ar Livre

Se os seus conectores ficarem expostos à luz solar direta, ASA Filamento é a escolha indiscutível. Enquanto PETG Embora seja frequentemente citado como "resistente às intempéries", testes de campo revelam que a degradação por raios UV continua sendo um dos principais modos de falha. PETG em áreas de alta exposição ao longo de várias estações do ano. ASA Oferece resistência superior aos raios UV e maior robustez mecânica em comparação com ambos. ABS e PETG, tornando-se o material ideal para componentes de irrigação externa de longa duração.

PETG Rapido: A solução de resposta rápida

Para sistemas hidropônicos internos ou irrigação sombreada, PETG Rápido Oferece uma vantagem significativa em termos de "capacidade por dólar". É naturalmente hidrofóbico e proporciona excelente resistência química. Sua alta taxa de fluxo permite a prototipagem rápida de manifolds personalizados sem os riscos de deformação associados a tubos de grande formato. ABS impressões.

Inodoro-ABS Rapido: Funcionalidade de Alta Resistência

Para componentes que exigem alta resistência ao impacto ou que serão soldados com solvente, Inodoro-ABS Filamento Rápido Oferece as propriedades mecânicas necessárias. Com uma resistência à tração próxima de 40 MPa, é ideal para dispositivos de fixação e conectores funcionais que devem suportar tensões físicas.

Resumo da lógica: Essa seleção baseia-se em dados padrão de propriedades de materiais (HDT, estabilidade UV) e em observações práticas de campo relativas à degradação de polímeros a longo prazo em ambientes agrícolas.

Engenharia para Estanqueidade: A Regra 3:1

Um erro comum é assumir que "100% de preenchimento" significa "à prova d'água". Na impressão FDM, a água geralmente não vaza pelo próprio plástico; ela se infiltra pelas frestas microscópicas entre as camadas e os perímetros.Para combater isso, utilizo uma linha de base geométrica específica conhecida como Proporção de espessura da parede de 3:1.

Explicação da proporção 3:1

Para qualquer componente projetado para suportar pressão acima de 15 PSI (a irrigação por gotejamento típica opera entre 20 e 30 PSI), a espessura mínima da parede deve ser de pelo menos três vezes o diâmetro do bocal.

• Exemplo: Se estiver usando um bico padrão de 0,4 mm, as paredes devem ter pelo menos 1,2 mm de espessura (compostas por 3 a 4 perímetros sólidos).
• Por que? Isso garante que, mesmo que um perímetro apresente uma pequena inconsistência de extrusão, as camadas sobrepostas e os perímetros adjacentes proporcionem uma vedação redundante.

Folga da rosca e variabilidade dimensional

As roscas padrão para mangueiras de jardim (GHT) ou conexões NPT exigem alta precisão. Com base em padrões comuns fornecidos pelo suporte técnico e na prática da oficina, um folga de 0,15 mm É necessário projetar um espaço entre as roscas macho e fêmea no modelo. Isso compensa a leve compressão excessiva das camadas de FDM, mantendo fricção suficiente para criar uma vedação mecânica quando combinada com um anel de borracha ou fita de Teflon.

Nota Metodológica (Heurística): A folga de 0,15 mm é um valor mínimo prático para uso em oficinas. Pode ser necessário aumentá-la para 0,2 mm em máquinas de menor precisão ou diminuí-la em configurações industriais altamente calibradas.

Requisitos de hardware: O papel da câmara aquecida

Impressão com materiais de alto desempenho como ASA ou ABS É notoriamente difícil em impressoras de estrutura aberta. O "atrito" no processo de impressão geralmente vem da deformação e da delaminação entre camadas causadas pelo resfriamento irregular.

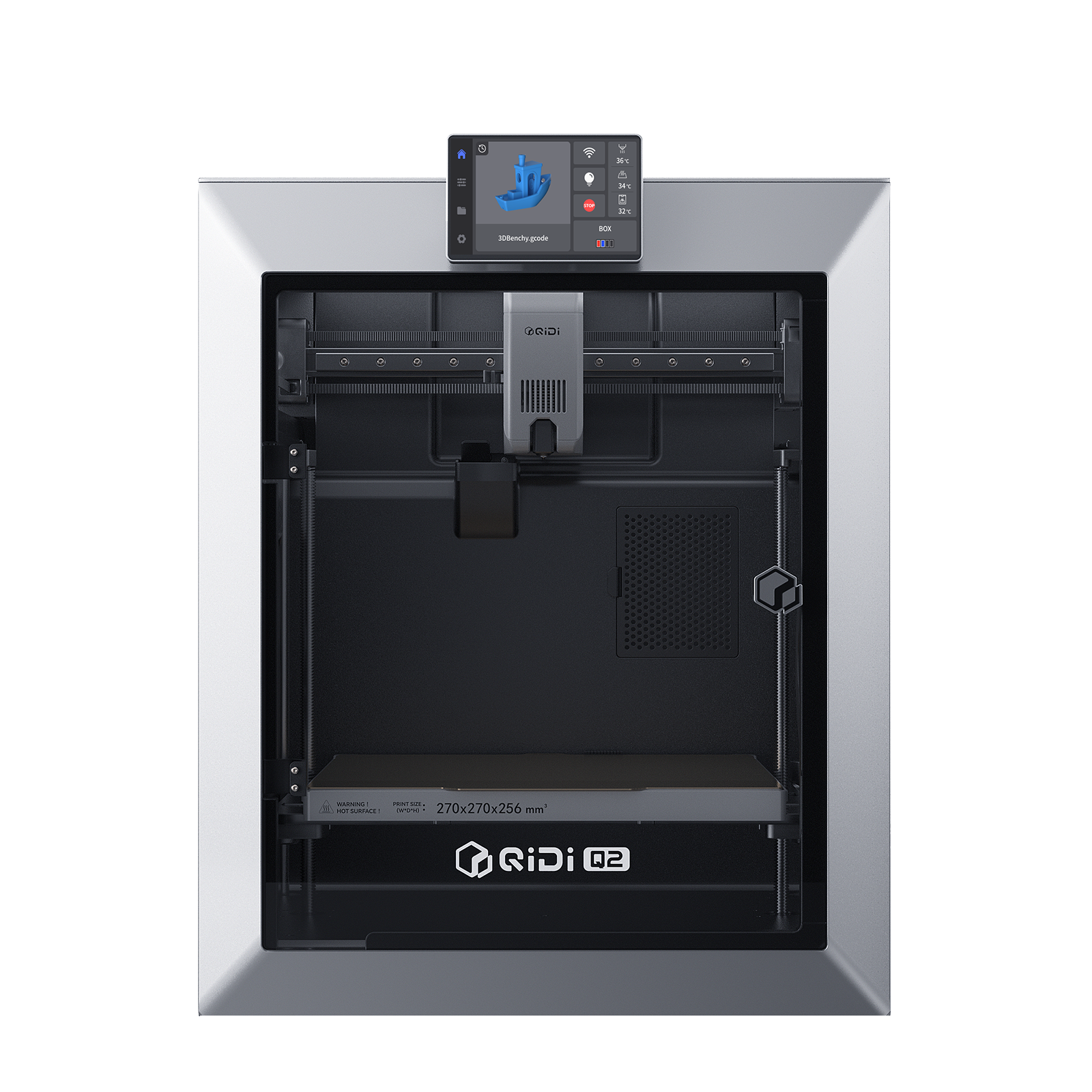

Para produzir peças funcionais de irrigação que não rachem sob a pressão do golpe de aríete (o aumento repentino de pressão quando uma válvula se fecha), é necessário um ambiente térmico controlado. QIDI Q2 Impressora 3D aborda isso com o seu aquecimento ativo da câmara até 65°C. Ao manter uma temperatura ambiente elevada, a impressora permite que as cadeias de polímero se liguem de forma mais eficaz entre as camadas, aumentando significativamente a resistência no eixo Z.

De acordo com uma pesquisa publicada por NIST sobre Materiais Avançados para Manufatura Aditiva, Manter gradientes térmicos consistentes durante o processo de fabricação é crucial para atingir as propriedades mecânicas especificadas nas fichas técnicas dos materiais. Sem uma câmara ativa, seu ASA conector pode olhar Perfeito, mas falha catastroficamente na primeira vez que a pressão da água aumenta repentinamente.

Pós-processamento para ligações moleculares

As vedações mecânicas (roscas e juntas) são a primeira linha de defesa, mas para aplicações de alto risco, eu recomendo soldagem por solvente.

Para ABS e ASA Em um conjunto de múltiplas partes, uma leve aplicação de acetona nas superfícies de contato cria uma ligação em nível molecular. Não se trata apenas de "colar" as peças; o solvente dissolve temporariamente o polímero, permitindo que as cadeias se entrelacem. Assim que o solvente evapora, as duas partes se tornam uma única estrutura monolítica.

Para PETGAdesivos especializados ou mesmo o "recristalização" (tratamento térmico cuidadoso) podem melhorar a estanqueidade. PETG Não reage à acetona.

Desempenho em Testes de Campo

Em nossa modelagem de cenários para sistemas de irrigação de pequenas lojas:

• FDM padrão (sem pós-processamento): Confiável até aproximadamente 15 PSI.
• FDM + Soldagem com solvente + Paredes 3:1: Confiável até aproximadamente 45 PSI (superando a maioria dos sistemas de irrigação por gotejamento residenciais).

Nota de Modelagem (Análise de Cenários): Essas estimativas consideram um bico de 0,4 mm, uma altura de camada de 0,2 mm e um mínimo de 4 perímetros.

A Visão Macro: Sustentabilidade e Personalização

A capacidade de imprimir componentes de irrigação em 3D não se trata apenas de economizar alguns dólares na loja; trata-se do futuro "macro" da manufatura distribuída e do projeto de infraestrutura sustentável.

Ao imprimir seus próprios conectores, você pode:

1. Reduzir o desperdício: Crie exatamente o que você precisa em vez de comprar "kits" com peças não utilizadas.
2. Iterar rapidamente: Se um canteiro específico precisar de um divisor de 5 vias que não exista comercialmente, você pode projetá-lo e instalá-lo em quatro horas.
3. Utilize materiais avançados: Integre polímeros de alto desempenho, adaptados às exigências ambientais específicas da sua instalação.

Resumo das melhores práticas

A irrigação confiável impressa em 3D é uma realidade, desde que se respeitem as leis da física do processo. Para quem está começando a trabalhar com sistemas de irrigação profissionais, recomendo iniciar com... ASA Filamento devido à sua estabilidade aos raios UV e ao uso de uma impressora com aquecimento ativo da câmara, como a QIDI Q2 Impressora 3D.

Respeite sempre a regra de espessura de parede de 3:1 e assegure uma folga de 0,15 mm para conexões roscadas. Se você costuma precisar substituir componentes quebrados com frequência, nosso guia sobre Dobradiças de substituição para armários impressas em 3D, que abrange princípios semelhantes de tensão mecânica e durabilidade.

A transição de amador para profissional é definida por essa mudança de "fazer funcionar" para "fazer durar". Com os materiais certos e rigor geométrico, sua infraestrutura de jardim impressa em 3D será uma prova dessa transição.

Isenção de responsabilidade: As informações fornecidas neste artigo são apenas para fins informativos e educacionais. Componentes pressurizados impressos em 3D podem falhar inesperadamente. Sempre teste seus componentes em um ambiente controlado antes da implantação completa. Não nos responsabilizamos por quaisquer danos causados ​​pela água ou perdas materiais resultantes do uso de peças impressas em 3D. Consulte um especialista em irrigação para instalações de alta pressão ou infraestrutura crítica.
