So drucken Sie Ersatzclips für lose Fenstergitter in 3D

Anleitung zum 3D-Drucken von Ersatzclips für lose Fliegengitter

Die Frustration kennt jeder Hausbesitzer: Ein Fliegengitter klappert im Wind oder fällt ganz heraus, weil ein kleiner Plastikclip abgebrochen ist. Diese Teile sind oft die Schwachstelle bei der Instandhaltung eines Hauses. Mit der Zeit verwandelt die intensive UV-Strahlung und die saisonalen Temperaturschwankungen den industriell gefertigten Kunststoff in spröde Splitter. Der Austausch bedeutet meist einen lästigen Gang zum Baumarkt, nur um festzustellen, dass das spezielle, 20 Jahre alte Modell nicht vorrätig ist.

Wir haben festgestellt, dass 3D-Druck mehr als nur eine temporäre Lösung bietet; er ermöglicht die Herstellung eines Ersatzteils, das dem Original sogar überlegen ist. Durch die Auswahl der richtigen Materialien und die Anwendung professioneller Designprinzipien lassen sich Clips fertigen, die UV-beständig sind und ihre Elastizität über Jahre beibehalten. Dieser Leitfaden zeigt, wie Sie mithilfe industrieller Desktop-Fertigungstechnologie aus einem defekten Teil eine leistungsstarke, passgenaue Lösung entwickeln.

Die Materialwissenschaft der Langlebigkeit im Freien

Beim Drucken von Bauteilen für Hausfassaden ist die Materialwahl die wichtigste Entscheidung. Der größte Feind ist nicht die mechanische Kraft, sondern die Sonne. Laut NIST-Forschung zu fortschrittlichen Materialien für die additive Fertigung, Umweltfaktoren haben einen erheblichen Einfluss auf die Langzeitleistung von Polymeren.

ASA vs. ABSDie UV-Schlacht

Während viele Hobbyisten zu ... greifen ABS (Acrylnitril-Butadien-Styrol) ist aufgrund seiner Festigkeit eine schlechte Wahl für Fensterclips. ABS Zersetzt sich unter UV-Licht schnell und wird innerhalb einer Saison gelb und spröde. Wir empfehlen ASA (Acrylnitril-Styrol-Acrylat) als professionelle Alternative. ASA weist die gleichen mechanischen Eigenschaften auf wie ABS Es verfügt jedoch über eine modifizierte chemische Struktur, die eine außergewöhnliche UV-Beständigkeit bietet. Nach unserer Erfahrung mit Außenkomponenten ASA Die Clips behalten ihre Flexibilität und strukturelle Integrität 2–3 Mal länger als ABS Entspricht der direkten Sonneneinstrahlung.

PETGDie ausgewogene Alternative

Für alle, die einen schnelleren Druck mit geringerem Verformungsrisiko benötigen, PETG Rapido ist ein hervorragender Kandidat. PETG bietet ein ausgewogenes Verhältnis von Zugfestigkeit und Schlagfestigkeit. Seine UV-Beständigkeit ist jedoch geringer als ASAEs ist deutlich besser als PLA. PETG Rapido ist besonders nützlich für Clips, die eine "Federwirkung" erfordern, da es weniger anfällig für "Kriechen" ist - die Tendenz eines Materials, sich unter ständiger Belastung dauerhaft zu verformen.

Unsere Materialempfehlungen basieren auf der Faustregel, dass die Langlebigkeit im Außenbereich ein Produkt aus UV-Stabilität und Wärmebeständigkeit ist. ASA ist die primäre Empfehlung für sonnenreiche Gebiete, PETG ist die Ausweichlösung für die einfache Anwendung in schattigen oder gemäßigten Zonen.

Konstruktion für mechanische Belastung und „lebende Scharniere“

Ein häufiger Fehler beim 3D-Druck von Ersatzteilen ist deren zu hohe Steifigkeit. Eine Fensterklammer muss flexibel sein, um einzurasten, und anschließend konstanten Druck ausüben, um das Fenster zu halten. Ist die Konstruktion zu steif, führen die inneren Spannungen schließlich zur Ablösung der Schichten.

Das Prinzip des lebenden Scharniers

Um sicherzustellen, dass sich der Clip biegen lässt, ohne zu brechen, nutzen wir das Prinzip des „lebenden Scharniers“. Dabei wird ein bestimmter Abschnitt des Bauteils dünner als der Rest gestaltet, wodurch die Biegung auf einen kontrollierten Bereich gelenkt wird.

• Optimale Dicke: Wir empfehlen für den flexiblen Bereich eine Dicke von 1,5 mm bis 2,0 mm. Dies bietet ausreichend Stabilität für die strukturelle Integrität und ist gleichzeitig flexibel genug für die Montage.
• Toleranzlücken: Basierend auf den Mustern, die wir bei der Reparatur von Sonderanfertigungen von Hardware sehen, sollten Sie einen Toleranzspalt von 0,2 mm bis 0,3 mm zwischen dem Haken der Klammer und dem Fensterrahmen einplanen.Dies berücksichtigt die mit der Zeit auftretende „Materialausdehnung“ und stellt sicher, dass sich der Clip auch dann noch problemlos entfernen lässt.

Verstärkung der Struktur

Unabhängig vom Füllgrad beruht die Stabilität eines kleinen Funktionsteils auf seinen Außenwänden. Wir empfehlen die Verwendung von 3–4 Außenwänden. Dadurch entsteht eine solide „Hülle“, die das Eindringen von Wasser verhindert und dem nach außen gerichteten Druck des Siebrahmens standhält.

Schneidestrategien für Maxmaximale Haltbarkeit

Die Ausrichtung des Bauteils auf dem Druckbett ist genauso wichtig wie das Design selbst. 3D-Drucke sind von Natur aus anisotrop, d. h. sie sind in Z-Richtung (zwischen den Schichten) schwächer als in X- und Y-Richtung.

Faserrichtung (Orientierung)

Stellen Sie sich die Schichten wie die Maserung von Holz vor. Die Biegekraft darf die Schichten auf keinen Fall auseinanderziehen. Für Clips empfehlen wir den Druck „hochkant“. Dadurch wird sichergestellt, dass die Schichtlinien senkrecht zur Biegespannung verlaufen. Wird ein Clip flach gedruckt, hält der Haken nur durch die dünne Verbindung zwischen den Schichten und ist daher bruchgefährdet.

Füllung und Wanddichte

Bei kleinen Teilen wie Clips sind die Materialeinsparungen vernachlässigbar. Wir empfehlen eine 100%ige Füllung für maximale Dichte. Verwenden Sie ein schnelles, zuverlässiges Filament wie z. B. PETG Rapido ermöglicht es Ihnen, diese hohen Dichteeinstellungen beizubehalten, ohne die Druckzeit wesentlich zu verlängern.

Modellierung der Haltbarkeit von Clips (Szenarioanalyse)

Um die Auswirkungen dieser Entscheidungen zu veranschaulichen, haben wir die zu erwartende Leistung eines Standard-Halteclips unter wiederholter Belastung modelliert.

Dieses Modell geht von einem deterministischen Szenario für einen standardmäßigen 25-mm-Befestigungsclip aus, der in Fensterrahmen von Wohnhäusern verwendet wird. Es handelt sich um ein Szenariomodell, das auf gängigen praktischen Gegebenheiten in der Werkstatt basiert und keine kontrollierte Laborstudie darstellt.

Überwindung technischer Reibungsverluste: Die Rolle der beheizten Kammer

Drucken mit Hochleistungsmaterialien wie ASA oder ABS Dies führt häufig zu Problemen für den Anwender – insbesondere zu Verformungen und Schrumpfung. Da sich diese Materialien beim Abkühlen zusammenziehen, können sich die Ecken des Werkstücks von der Druckplatte abheben, was die Maßgenauigkeit beeinträchtigt.

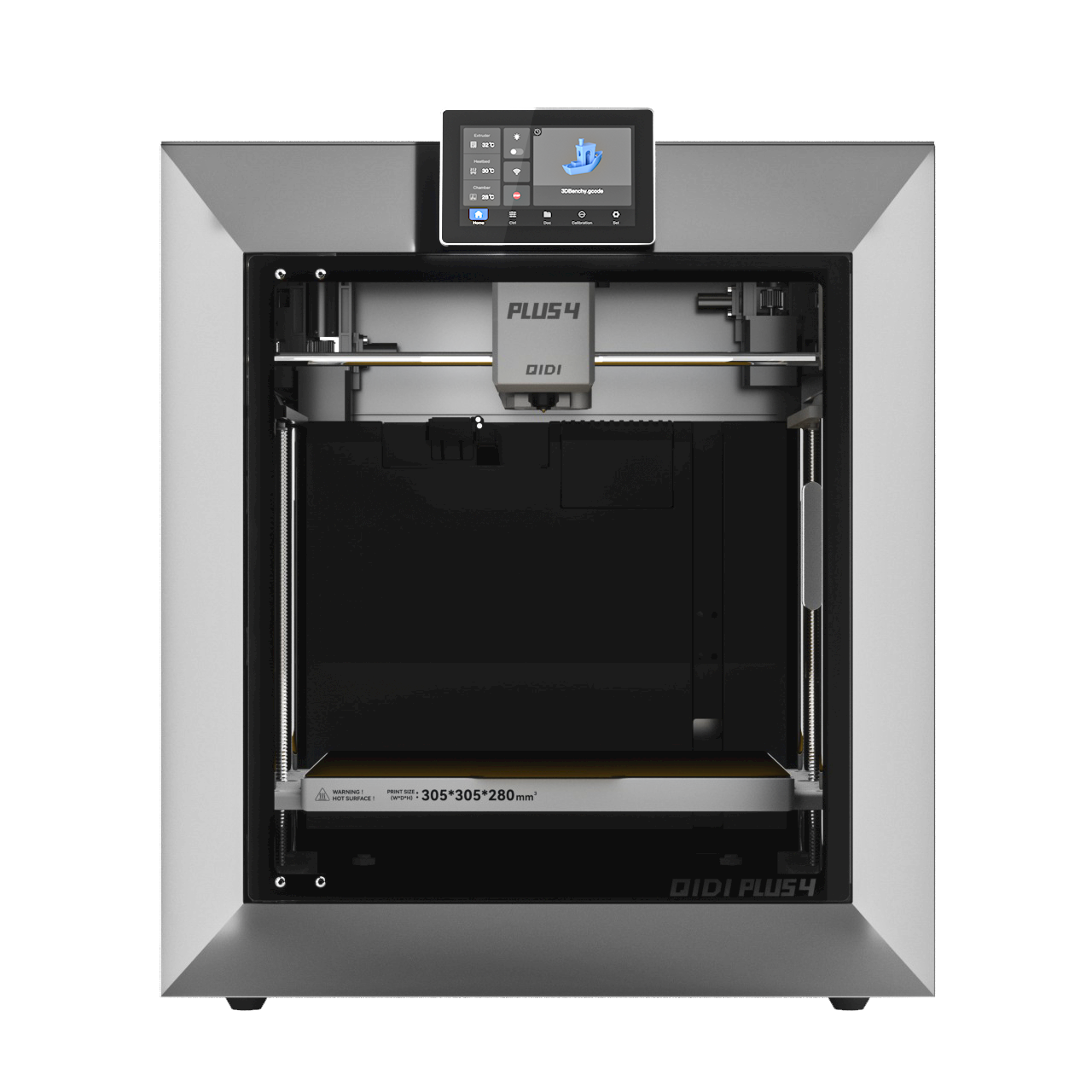

Hier wird die Hardwareleistung entscheidend. Professionelle Maschinen wie die QIDI Plus4 3D-Drucker oder die QIDI Max4 3D-Drucker Nutzung der aktiven Kammerheizung. Durch Aufrechterhaltung einer konstanten Innentemperatur (bis zu 65 °C im QIDI Plus4 3D-DruckerDer Drucker verhindert dadurch, dass das Material zu schnell abkühlt. Diese „reduzierte Reibung“ im Druckprozess stellt sicher, dass Ihre Toleranzen von 0,2 mm im fertigen Bauteil tatsächlich eingehalten werden.

Für kleinere Werkstätten oder solche, die gerade erst in die Welt der Funktionsreparaturen einsteigen, QIDI Q2 3D-Drucker bietet einen Einstieg in diese professionellen Funktionen, einschließlich einer beheizten Kammer, die den Zugang zu technischen Filamenten ermöglicht, ohne dass das ständige "Herumbasteln" erforderlich ist, das oft mit Hobbymaschinen verbunden ist.

Zusammenfassung der wichtigsten Erkenntnisse

Für den erfolgreichen 3D-Druck von langlebigen Ersatzfensterclips sollten Sie folgende Expertentipps beachten:

• Materialwahl: Priorisieren ASA für direkte Sonneneinstrahlung; verwenden PETG Rapido für schattierte Bereiche oder schnelles funktionales Prototyping.
• Design für Flexibilität: Verwenden Sie für das Scharnier eine Dicke von 1,5–2,0 mm und berücksichtigen Sie einen Toleranzspalt von 0,25 mm, um das Materialkriechen auszugleichen.
• Stärkeeinstellungen: Verwenden Sie 4 Außenwände und 100 % Füllung. Richten Sie das Bauteil immer so aus, dass die Spannung senkrecht zu den Schichtlinien verläuft.
• Thermische Regelung: Verwenden Sie einen Drucker mit beheizter Kammer, wie zum Beispiel den QIDI Max4 3D-Drucker, um Maßgenauigkeit zu gewährleisten und Verformungen bei technischen Filamenten zu verhindern.

Indem man sich von „theoretischem Herumexperimentieren“ abwendet und sich diesen praktischen, materialorientierten Strategien zuwendet, kann man ein alltägliches Ärgernis im Haushalt in eine Demonstration der Leistungsfähigkeit moderner additiver Fertigung verwandeln.

Haftungsausschluss: Dieser Artikel dient ausschließlich Informationszwecken. Achten Sie bei Heimwerkerarbeiten darauf, dass alle Bauteile den örtlichen Sicherheits- und Bauvorschriften entsprechen. Tragen Sie beim Umgang mit 3D-Druckfilamenten und -maschinen stets die entsprechende persönliche Schutzausrüstung (PSA).
