Entwurf von 3D-gedruckten Regalträgern für MaxMaximale Tragfähigkeit

Der technische Wandel: Vom dekorativen zum funktionalen 3D-Druck

Für viele beginnt die Reise in die Welt des 3D-Drucks mit ästhetischen Modellen – Figuren, Schreibtischspielzeug und Dekorationsgegenständen. Doch mit dem Übergang zum „Prosumer“- und Kleinunternehmensbereich verschiebt sich der Fokus von der Optik hin zur Funktionalität unter Belastung. Die Entwicklung einer 3D-gedruckten Regalhalterung ist eine klassische Ingenieursaufgabe, die diese Lücke schließt. Sie erfordert einen Wandel weg vom „Versuch und Irrtum“ hin zu einer Methodik, die auf Strukturoptimierung und Materialwissenschaft basiert.

Additive Fertigung (AM) wird zur Herstellung leichter Endprodukte eingesetzt, die hohen mechanischen Belastungen standhalten müssen. Auch wenn eine Regalhalterung simpel erscheint, unterliegt sie denselben physikalischen Gesetzen. Um die maximale Tragfähigkeit zu erreichen, müssen Spannungskonzentrationen, anisotrope Festigkeit (schichtabhängige Schwäche) und die spezifischen thermischen Eigenschaften von technischen Filamenten berücksichtigt werden.

Ziel ist es nicht einfach, das Bauteil durch eine höhere Füllung „schwerer“ zu machen, sondern es durch eine optimierte Geometrie „intelligenter“ zu gestalten. Dieser Leitfaden erläutert die technischen Grundlagen, die für die Herstellung von Halterungen erforderlich sind, die in puncto Zuverlässigkeit mit spritzgegossenen oder sogar Metallbauteilen mithalten können.

Die Mechanismen des Versagens: Warum Klammern brechen

Bevor wir die Festigkeit optimieren, müssen wir verstehen, wie 3D-gedruckte Teile typischerweise versagen. Im Gegensatz zu isotropen Materialien wie Aluminiumguss oder Formkunststoff sind FDM-Drucke (Fused Deposition Modeling) anisotrop. Das bedeutet, ihre Festigkeit variiert je nach Richtung der einwirkenden Kraft.

1. Die Schwäche entlang der Z-Achse (Haftung zwischen den Schichten)

Die häufigste Schwachstelle einer Halterung ist die Verbindung zwischen den Schichten. Unter Last entsteht oft eine „Ablösekraft“ zwischen den horizontalen Schichten.

Basierend auf den in Strukturtests beobachteten Mustern versagen Halterungen, deren Schichten parallel zur Belastungsrichtung verlaufen, typischerweise bei 40–60 % geringeren Lasten als solche mit senkrechter Schichtausrichtung. Dies ist auf die im Vergleich zur kontinuierlichen Extrusion entlang der XY-Achse geringere Verflechtung der Polymerketten an der Grenzfläche der Schichten zurückzuführen.

2. Spannungskonzentrationen an scharfen Ecken

Unsere Erfahrung im Bereich der Konstruktion von Maschinenteilen zeigt, dass die häufigste Fehlerursache bei 3D-gedruckten Halterungen nicht mangelnde Materialfestigkeit, sondern Spannungskonzentrationen an scharfen 90-Grad-Ecken ist. Diese abrupten Übergänge wirken wie Kraftverstärker und konzentrieren das gesamte Gewicht der Halterung auf eine einzelne Kunststofflinie. Dies führt zu Rissbildung und plötzlichem mechanischem Versagen.

3. Befestigungselement herausziehen

Selbst wenn der Halterungskörper stabil ist, stellt die Befestigungsstelle an der Wand oder am Regal eine Schwachstelle dar. Standardmäßig 3D-gedruckte Wände sind oft zu dünn, um das Gewinde einer Schraube unter Last zu halten, wodurch die Schraube durch das Bauteil „durchrutscht“.

Strategische Geometrie: Die 3:1-Verstärkung und der 3-mm-Vorsprung

Um diese Probleme zu lösen, gehen wir über einfache L-Formen hinaus und wenden uns ingenieurwissenschaftlichen Heuristiken zu, die die Kräfte gleichmäßiger verteilen.

Die Winkeloptimierung

Eine Knotenblechverstärkung – die dreieckige Stütze zwischen den vertikalen und horizontalen Armen der Konsole – ist unerlässlich. Ihre Dicke ist jedoch ebenso wichtig wie ihr Vorhandensein.

• Die 3:1-Regel: Für maximale Effizienz sollte die Verstärkungsstrebe etwa ein Drittel der Dicke der zu verstärkenden Hauptwand aufweisen. Dies gewährleistet ein hohes Steifigkeits-Gewichts-Verhältnis, ohne dass es während des Druckvorgangs zu Verformungen durch Kühlung kommt.
• Variable Dicke: Fortgeschrittene Konstrukteure verwenden oft eine „konische“ Knotenblechverbindung, die an der Ecke (wo die Belastung am höchsten ist) dicker und an den Enden dünner ist.

Filets: Der Feind des Stresses

Das Ersetzen jeder scharfen Innenkante durch eine Abrundung (einen abgerundeten Radius) ist wohl die effektivste Methode, die Tragfähigkeit zu erhöhen. Eine Abrundung verteilt die Last auf eine größere Fläche und verhindert so, dass sich die Spannung an einem einzigen Punkt konzentriert.

Die 3-mm-Boss-Regel für Schraubenlöcher

Um ein Herausziehen der Wand zu verhindern, verlassen Sie sich nicht auf die Standardwandstärke Ihres Drucks.

• Die Heuristik: Um jedes Schraubenloch herum sollte eine mindestens 3 mm dicke „Verstärkung“ (eine zylindrische Verstärkung) angebracht werden.
• Der Vorteil: Dadurch wird sichergestellt, dass die Schraubengewinde in eine massive Kunststoffmasse und nicht nur in wenige Außenkanten eingreifen. So wird eine potenzielle Schwachstelle in einen strukturellen Ankerpunkt verwandelt.

Materialauswahl: Darüber hinaus PLA

Während PLA Es eignet sich hervorragend für Prototypen, neigt jedoch zum Kriechen – der Tendenz eines Materials, sich unter konstanter Belastung mit der Zeit dauerhaft zu verformen. Für funktionale Regale sind Filamente in technischer Qualität erforderlich.

Laut der NIST-Forschung zu fortschrittlichen Materialien für die additive Fertigung, Die Integration von Verstärkungsmaterialien wie Kohlenstofffasern oder Glasfasern verbessert die mechanischen Eigenschaften von Thermoplasten erheblich.

Vergleich von Hochleistungsfilamenten

Hinweis: Die Daten basieren auf QIDI Technische Spezifikationen.

Für die meisten anspruchsvollen Haushaltsanwendungen, PET-CF Glühfaden ist eine ideale Wahl. Es bietet hervorragende Dimensionsstabilität und hohe Festigkeit ohne die extremen Druckschwierigkeiten von reinem Nylon. Wenn Sie für extreme Umgebungen oder maximal mögliche Belastungen konstruieren, UltraPA-CF25(PPA-CF Kern) Glühfaden bietet den höchsten Biegemodul (Steifigkeit) und gewährleistet so, dass die Halterung mit der Zeit nicht durchhängt.

Fertigungsparameter für Maxmaximale Stärke

Die verwendete Hardware ist genauso wichtig wie das Design. Hochleistungsmaterialien wie Kohlefaser (CF) und Glasfaser (GF) benötigen spezifische Bedingungen, um ihr volles Potenzial zu erreichen.

1. Aktive Kammerheizung

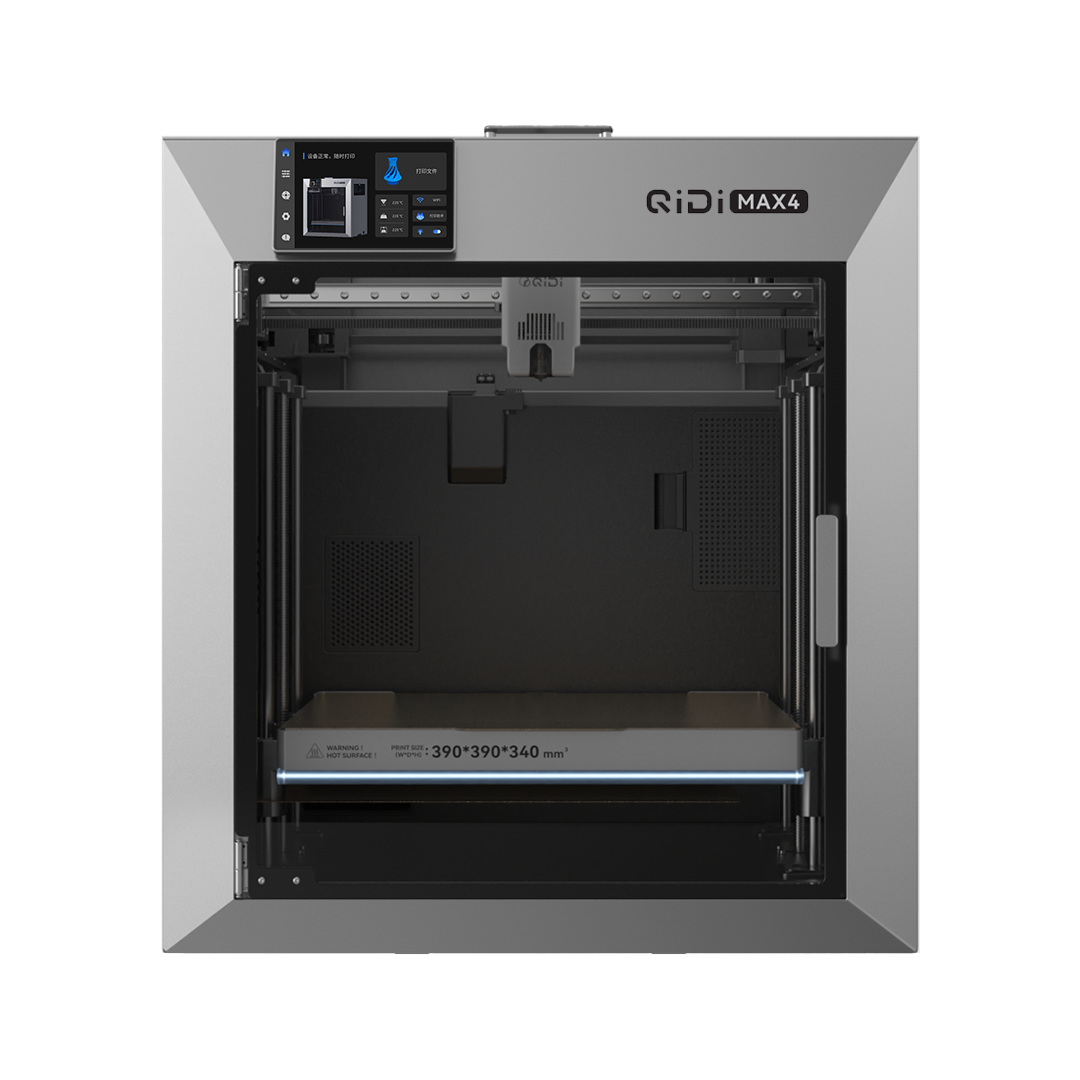

Beim Drucken mit Strukturmaterialien wie ABS, ASABei Verbundwerkstoffen auf Nylonbasis ist das Wärmemanagement unabdingbar. QIDI Max4 3D-Drucker verfügt über ein aktives Kammerheizsystem mit 65°C.

• Der Vorteil: Dadurch wird eine gleichmäßige Temperatur während des gesamten Aufbaus gewährleistet, was die Haftung zwischen den Schichten deutlich verbessert. Durch die Reduzierung des Temperaturschocks zwischen den Schichten entsteht ein monolithischeres Bauteil, das unter Belastung weniger anfällig für Delamination ist.

2. Verstärkung durch Schnitte: Wände über Füllung

Ein weit verbreiteter Irrglaube ist, dass eine 100%ige Füllung ein Bauteil "unzerbrechlich" macht. In Wirklichkeit ist das Hinzufügen weiterer "Wandschleifen" (Umfangsverstärkungen) weitaus effektiver.

• Die Logik: Die Belastung breitet sich hauptsächlich entlang der Außenhaut eines Bauteils aus. Durch die Erhöhung der Wandstärke auf 6 oder 8 Lagen entsteht eine dicke, strukturelle „Hülle“, die den größten Teil der Last aufnimmt.Die Ausfachung sollte in erster Linie dazu dienen, diese Wände zu stützen und ein Ausknicken zu verhindern.
• Füllmuster: Verwenden Sie „Gyroid“- oder „3D-Wabenmuster“. Diese bieten im Gegensatz zu „Gitter“- oder „Linienmustern“, die bei seitlicher Belastung schwach sind, eine gleichmäßige Festigkeit in alle Richtungen (X, Y und Z).

3. Die Kraft des Glühens

Für Materialien wie PET-GF Filament, Der Herstellungsprozess endet nicht mit dem Stoppen des Druckers.

• Der Prozess: Legen Sie die gedruckte Halterung für 4-6 Stunden in einen Backofen bei 80-100°C.
• Das Ergebnis: Dieser als Tempern bekannte Prozess baut innere Spannungen ab, die beim Druckprozess entstanden sind, und ermöglicht ein weiteres Ineinandergreifen der Polymerketten. Tests zeigen, dass dadurch die Schlagfestigkeit um 30–50 % erhöht und das Risiko einer Schichtablösung unter zyklischer Belastung (wiederholtes Auflegen und Entfernen von Gewichten) deutlich reduziert werden kann.

Validierungs- und Sicherheitsfaktoren: Die 5:1-Heuristik

In einem professionellen Ingenieurumfeld würden wir die Finite-Elemente-Analyse (FEA) zur Simulation von Lasten verwenden. Für Privatanwender oder kleine Unternehmen verwenden wir die Sicherheitsfaktor.

Logikzusammenfassung: Unsere Analyse geht davon aus, dass 3D-gedruckte Teile aufgrund von Feuchtigkeitswerten, Düsenverschleiß und leichten Temperaturschwankungen eine gewisse Variabilität aufweisen. Daher empfehlen wir einen hohen Sicherheitsfaktor.

• Die 5:1-Regel: Wenn Sie eine Halterung benötigen, die 10 kg tragen kann, konstruieren und testen Sie sie so, dass sie theoretisch 50 kg tragen kann.
• Warum diese Zahl? Diese 500%ige Sicherheitsmarge berücksichtigt den Festigkeitsverlust von 40-60% in Z-Richtung sowie ein mögliches Kriechen im Laufe von Monaten oder Jahren der Nutzung.

Wenn Sie sich über die Tragfähigkeit nicht sicher sind, führen Sie einen „Zerstörungstest“ an einem Testträger durch. Beschweren Sie ihn schrittweise, bis er bricht, und teilen Sie dann das Bruchgewicht durch fünf, um Ihre „Sichere Arbeitslast“ zu ermitteln.

Zusammenfassung der wichtigsten Erkenntnisse

Die Herstellung einer hochbelastbaren Regalhalterung erfordert den Umgang mit den besonderen Eigenschaften des 3D-Drucks. Durch die Befolgung dieser Prinzipien lassen sich Bauteile herstellen, die nicht nur funktional, sondern auch außerordentlich zuverlässig sind:

• Priorisierung der Orientierung: Drucken Sie die Halterung seitlich, sodass die "L"-Form aus durchgehenden Kunststoffsträngen und nicht aus übereinanderliegenden Schichten besteht.
• Scharfe Ecken beseitigen: Um Spannungsspitzen zu vermeiden, sollten an jeder inneren Verbindungsstelle große Abrundungen verwendet werden.
• Befestigungspunkte verstärken: Verwenden Sie die 3-mm-Sockelregel, um sicherzustellen, dass die Schrauben nicht durch die Wände gerissen werden.
• Wählen Sie das richtige Filament: Verwenden PET-CF Glühfaden für Steifigkeit oder UltraPA-CF25(PPA-CF Kern) Glühfaden für maximale strukturelle Integrität.
• Hardware optimal nutzen: Nutzen Sie die aktive Kammerheizung des QIDI Max4 3D-Drucker um die Haftfestigkeit zwischen den Schichten zu maximieren.
• Nachbearbeitung: Durch Tempern von glasfaserverstärkten oder kohlenstoffverstärkten Bauteilen kann deren volles mechanisches Potenzial ausgeschöpft werden.

Indem Sie vom „Drucken einer Form“ zum „Entwerfen einer Struktur“ übergehen, verwandeln Sie Ihren 3D-Drucker von einem Hobbywerkzeug in ein echtes Produktionsmittel für Zuhause und die Werkstatt.

Haftungsausschluss: Dieser Artikel dient ausschließlich Informationszwecken. Die Belastbarkeit von 3D-gedruckten Teilen hängt von zahlreichen Faktoren ab, darunter Druckeinstellungen, Materialqualität und Umgebungsbedingungen. Führen Sie für kritische Anwendungen stets unabhängige Belastungstests durch.3D-gedruckte Teile können unerwartet versagen; verwenden Sie sie nicht für die Lagerung über Kopfhöhe oder in Anwendungen, bei denen ein Versagen zu Verletzungen oder erheblichen Sachschäden führen könnte.

Quellen

• NIST: Fortschrittliche Werkstoffe für die additive Fertigung
• PMC: Fortschritte und Grenzen von 3D-Druckmaterialien
