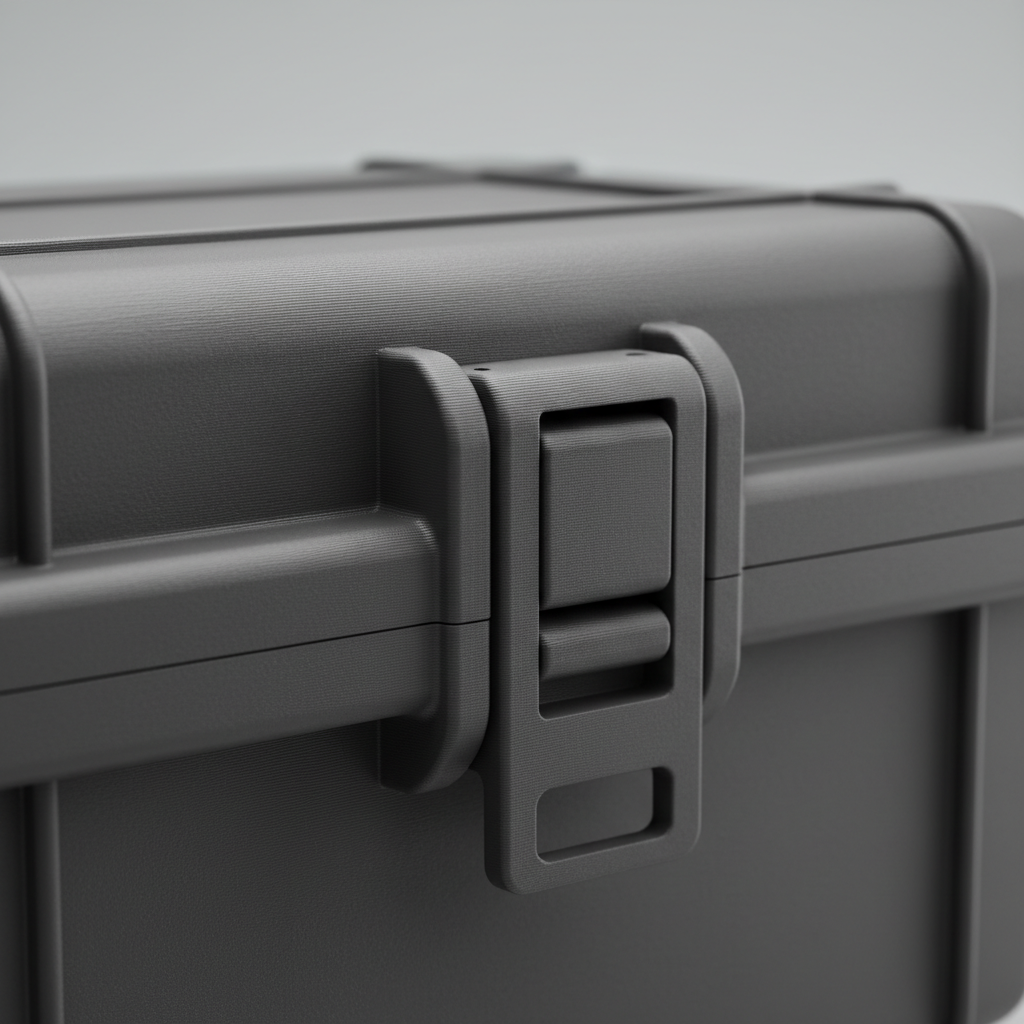

Bester Freiraum für 3D-gedruckte Snap-Fit-Clips und Riegel
Die Technik des perfekten Klicks: Die Kunst der Schnappverbindung meistern
Die Entwicklung eines perfekt einrastenden Ersatzteils ist oft der entscheidende Moment für Bastler, die in den professionellen Bereich wechseln. Ob bei der Reparatur hochwertiger Haushaltsgeräte oder der Konstruktion individueller Gehäuse für elektronische Bauteile – die Schnappverbindung ist ein grundlegendes mechanisches Merkmal. Viele stellen jedoch fest, dass ihre gedruckten Clips entweder beim ersten Gebrauch abbrechen oder so locker sitzen, dass die gesamte Konstruktion klappert.
Die Frustration über mangelhafte Passgenauigkeit rührt meist von einer einzigen, oft missverstandenen Variable her: dem Spielraum. In der professionellen Fertigung ist der Spielraum keine Einheitsgröße, sondern eine dynamische Systemvariable, die von Materialschrumpfung, Druckerkalibrierung und Wärmemanagement beeinflusst wird. Durch das Verständnis dieser Zusammenhänge können wir vom Herumprobieren nach dem Versuch-und-Irrtum-Prinzip zu vorhersehbaren, industrietauglichen Ergebnissen übergehen.
Warum „perfekte“ Freigängigkeit ein sich ständig veränderndes Ziel ist
In CAD-Software passt ein 10-mm-Stift perfekt in eine 10-mm-Bohrung. In der realen Welt des FDM-Drucks passt derselbe Stift jedoch niemals. Das liegt an den Eigenschaften von Thermoplasten. Beim Abkühlen zieht sich der geschmolzene Kunststoff zusammen. Schrumpft das Material stark, verändert sich die Geometrie des Schnappverschlusses, was oft zu einer zu festen Verbindung führt, die nicht mehr ohne Bruch einrastet.
Der Materialschrumpfungsfaktor
Unterschiedliche Materialien weisen sehr unterschiedliche Schrumpfungsraten auf, was den erforderlichen Konstruktionsspielraum direkt bestimmt. Basierend auf unseren Beobachtungen in professionellen Reparaturszenarien kategorisieren wir die Materialien in zwei Hauptgruppen:
- Materialien mit geringer Schrumpfung (
PLA ,PETG ): Diese Werkstoffe schrumpfen typischerweise zwischen 0,2 % und 0,5 %. Für diese ist ein Auslegungsspielraum von 0,2 mm bis 0,3 mm ist in der Regel ausreichend für einen sicheren Sitz. - Materialien mit hoher Schrumpfung (
ABS ,ASA , Nylon): Technische Kunststoffe wieABS oderASA weisen höhere Schrumpfungsraten auf, oft zwischen 0,5 % und 1,5 %. Um diese Kontraktion auszugleichen, benötigen Ärzte häufig eine Freigabe von 0,3 mm bis 0,5 mm.
Laut der Prusa Wissensdatenbank (
Logikzusammenfassung: Unsere Empfehlungen zum Spielraum basieren auf dem Zusammenhang zwischen dem Wärmeausdehnungskoeffizienten (CTE) des Materials und der Geometrie des Endprodukts. Wir gehen von einer Standarddüse mit 0,4 mm Durchmesser und einem präzise kalibrierten Extrusionsmultiplikator aus.
Fortschrittliche Werkstoffe und anisotrope Herausforderungen
Wenn Sie zu Hochleistungsmaterialien übergehen wie
Die Kohlefaser-"Steifigkeitsfalle"
Kohlenstofffasern erhöhen den Biegemodul deutlich. Zum Beispiel
Für diese verstärkten Materialien empfehlen wir einen größeren Abstand von 0,4 mm bis 0.6 mm. Dieser zusätzliche Spielraum gleicht die reduzierte Flexibilität aus und stellt sicher, dass sich der Riegel ausreichend verformen kann, um die Halteöse zu passieren, ohne die Bruchdehnung des Materials zu überschreiten (die typischerweise gering ist und bei etwa 1,9 % liegt).

Die Rolle des Wärmemanagements für die Genauigkeit
Einer der größten Vorteile von Prosumer-Druckern ist der beheizte Druckraum. Die Umgebungstemperatur dient nicht nur der Vermeidung von Verzug, sondern auch der Kontrolle der endgültigen Abmessungen des Bauteils.
Bei unserer internen Modellierung der funktionellen Passform haben wir festgestellt, dass die Verwendung eines geschlossenen Druckers mit einer stabilen Kammertemperatur von 60 °C oder höher die durch Schrumpfung verursachte Dichtigkeit verringern kann. 15 % bis 25 % Im Vergleich zum Drucken an der Luft kühlt das Bauteil langsamer und gleichmäßiger ab, wodurch sich die inneren Spannungen abbauen können, bevor es vollständig aushärtet.
Bei der Verwendung von Materialien wie Geruchlos-
Modellpassung: Ein heuristischer Leitfaden
Um Ihnen die Auswahl des richtigen Ausgangspunktes zu erleichtern, haben wir ein Szenariomodell entwickelt, das auf gängigen Konstruktionswerkstoffen und Umgebungsbedingungen basiert.
| Materialart | Umfeld | Geschätzte Schrumpfung | Empfohlene Freigabe | Begründung |
|---|---|---|---|---|
| Freiluft | 0,2 - 0,4 % | 0,25 mm | Geringe thermische Kontraktion; hohe Genauigkeit. | |
| Geruchlos- | Beheizte Kammer (60°C) | 0,6 - 0,8 % | 0,35 mm | Durch kontrollierte Kühlung wird die Gesamtschrumpfung reduziert. |
| Beiliegend | Variable (Schäumung) | 0,40 mm | Für die bedarfsgesteuerte Schaumbildung wird zusätzlicher "Atemraum" benötigt. | |
| Beheizte Kammer (80°C) | 0,3 - 0,5 % (XY) | 0,45 mm | Geringe Flexibilität erfordert einen größeren Spielraum für die Durchbiegung. | |
| Beheizte Kammer (100°C) | < 0,1 % | 0,20 mm | Die extreme Dimensionsstabilität ermöglicht enge Toleranzen. |
Verfahren & Annahmen: Dieses Modell basiert auf einer „Cantilever Snap“-Geometrie mit einer Armlänge von 15 mm. Randbedingungen: Das Modell ist möglicherweise nicht auf extrem kleine (<5 mm) oder groß (>100 mm) Fugen, bei denen die absoluten Schwindungswerte unterschiedlich skalieren.
Der Prosumer-Workflow: Von CAD zu „Klick“
Um professionelle Ergebnisse zu erzielen, müssen Sie die Lücke zwischen Ihrem digitalen Design und der physischen Realität Ihres Druckers schließen. Wir empfehlen einen dreistufigen Arbeitsablauf für jede neue mechanische Baugruppe.
1. Gezieltes Design
Beginnen Sie mit einer Ausgangsclearance von 0,4 mm. Dies ist ein sicherer Mittelweg für die meisten technischen Kunststoffe. Achten Sie darauf, dass Ihre Schnappverbindung am Fuß des Auslegerarms eine großzügige Abrundung aufweist. Scharfe Kanten konzentrieren Spannungen und führen zu vorzeitigem Versagen, insbesondere bei Materialien mit geringer Zwischenschichthaftung.
2. Slicer-Kompensation (Horizontale Erweiterung)
Ein häufiger Fehler ist die Annahme, dass CAD-Maße die einzige Möglichkeit zur Kontrolle der Passgenauigkeit darstellen. Die meisten modernen Slicer bieten eine Einstellung namens „Horizontale Erweiterung“ (oder „XY-Größenkompensation“).
- Das Problem: FDM-Drucker neigen dazu, den Kunststoff leicht nach außen zu "quetschen", wodurch die Löcher kleiner und die Stifte größer werden.
- Die Lösung: Durch Anwenden einer leichten negativen horizontalen Ausdehnung (typischerweise -0,1 mm bis -0,2 mm) kann oft eine „zu enge“ Passform beheben, ohne dass Sie Ihr CAD-Modell ändern müssen.
3. Die Drei-Druck-Iterationsregel
Erfahrene Anwender drucken selten die gesamte Baugruppe auf einmal. Stattdessen drucken sie eine „Passungslehre“ – einen kleinen Abschnitt des Clips und seines Gehäuses.
- Druck A: Bei der Auslegungsfreigabe (e.g. , 0,4 mm).
- Druck B: Bei einer Justierung von +0,1 mm.
- Drucken C: Bei einer Justierung von -0,1 mm. Durch das Testen dieser drei kleinen Teile können Sie in weniger als 30 Minuten den „perfekten Klick“ für Ihre spezifische Material- und Druckerkombination ermitteln.

Zukunftssicherung durch additive Fertigung
Während wir uns auf Ersatzteile im kleinen Maßstab konzentrieren, werden die Prinzipien der Präzisionstechnik und der Materialwissenschaft rasant skaliert. Forschung zu AM-Technologien für Hochleistungs-Elektrofahrzeuge zeigt, wie funktionale Endprodukte R reduzieren.&D-Zyklen. Noch extremere Anwendungen, wie zum Beispiel 3D-gedruckte Mars-Habitat-Architektur, Wir stützen uns dabei auf das gleiche grundlegende Verständnis des Materialverhaltens unter Umweltbelastung, das wir auch für einen einfachen Batteriedeckelclip verwenden.
Sogar die Lebensmittelindustrie lotet diese Grenzen aus. Rückblick 2022 auf 3D-gedruckte Fleischmaterialien unterstreicht die Bedeutung der rheologischen Eigenschaften – wie das Material fließt und aushärtet –, was das biologische Äquivalent des Wärmemanagements und der Schrumpfung darstellt, die wir bei Thermoplasten steuern.
Zusammenfassung der wichtigsten Erkenntnisse
Bei der Beherrschung von Schnappverbindungen geht es weniger darum, eine "magische Zahl" zu finden, sondern vielmehr darum, die Variablen Ihres spezifischen Arbeitsablaufs zu managen.
- Materielle Angelegenheiten: Verwenden Sie 0,2–0,3 mm für
PLA /PETG und 0,3-0,5 mm fürABS /ASA Die - Verstärkung benötigt Platz: Für Kohlenstofffasermaterialien wie
PA HT-CF , Um die Steifigkeit auszugleichen, sollte das Spiel auf 0,4-0,6 mm erhöht werden. - Hitze ist dein Freund: Eine beheizte Kammer verbessert die Maßgenauigkeit deutlich, indem sie innere Spannungen und Schrumpfung reduziert.
- Kalibrieren Sie den Slicer: Die Einstellungen für die horizontale Erweiterung ermöglichen eine Feinabstimmung der Passform, ohne das Bauteil neu konstruieren zu müssen.
- Kleinen Test testen: Nutzen Sie die Drei-Druck-Iterationsregel, um Zeit und Filament zu sparen.
Indem man den 3D-Druck als ingenieurtechnischen Prozess und nicht als Hobbyexperiment betrachtet, lassen sich Ersatzteile herstellen, die nicht nur "funktionieren", sondern die gleiche Zuverlässigkeit wie die Originalkomponenten aus der Fabrik aufweisen.
Referenzen
- Integration von 3D-Druck, KI und IoT für umweltfreundliche intelligente Häuser
- Einsatz von AM-Technologien bei der Konstruktion eines Hochleistungs-Elektrofahrzeugs
- Entwicklungen im 3D-Druck von kohlenstofffaserverstärktem Polymer mit recyceltem Kunststoff
- Ein auf 3D-Druck basierender Ansatz für die Architektur von Marshabitaten
- Prusa Wissensdatenbank:
ABS Druckanleitung - 3D-Druck auf Basis von Fleischmaterialien: Herausforderungen und Chancen
Haftungsausschluss: Diese Anleitung dient nur zu Informationszwecken. Tragen Sie beim Umgang mit Industriefilamenten stets geeignete persönliche Schutzausrüstung (PSA) und sorgen Sie für eine gute Belüftung Ihres Arbeitsbereichs beim Drucken mit Materialien wie z. B.
