Cómo agregar partes negativas en QIDI ¿Estudio?

Las partes negativas son una herramienta poderosa en el diseño de modelos que permite crear agujeros, ranuras o partes faltantes en la superficie o el interior de un modelo, evitando así que estas áreas se rellenen o impriman. En términos sencillos, agregar partes negativas puede "recortar" parte del modelo. En el proceso de impresión 3D, las partes negativas son una herramienta de diseño muy útil que permite a los usuarios diseñar modelos con mayor flexibilidad. Este tutorial le mostrará cómo agregar partes negativas al modelo en QIDI Estudio para lograr el efecto que deseas.

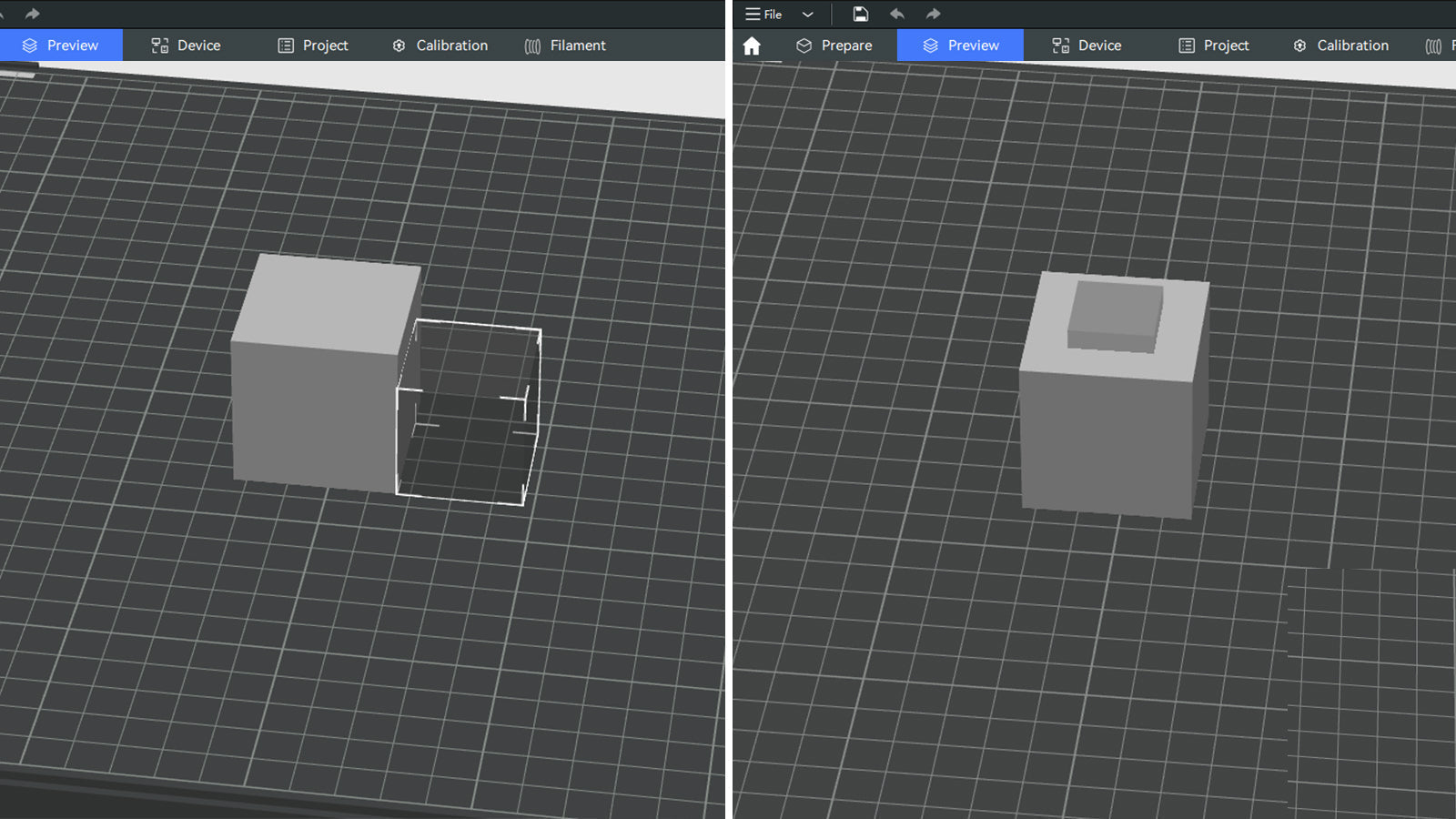

El modelo que se muestra arriba se creó añadiendo partes negativas. Si quieres crear un modelo similar, puedes seguir los pasos que se indican a continuación.

Pasos

1. Haga clic con el botón derecho en la placa, seleccione "Agregar primitiva" y luego seleccione "Cubo".

2. Ajusta el tamaño del cubo según sea necesario. Una vez que hayas confirmado el tamaño, haz clic derecho en el cubo, selecciona "Agregar parte negativa" y luego selecciona "Cubo".

3. El cubo transparente que aparece en el plato es la parte negativa que acabas de añadir. Coloca la parte negativa en la posición adecuada y ajusta su tamaño para asegurarte de que esté exactamente en el área que deseas eliminar.

4. Una vez finalizado el ajuste, haga clic en "Cortar placa". Verá que el modelo cortado es un cubo al que se le ha eliminado la parte negativa.

Al final

Siguiendo los pasos anteriores, puede agregar partes negativas a su modelo en QIDI Studio permite eliminar fácilmente las partes innecesarias. Este método es ideal para crear formas complejas, orificios o conectores integrados, logrando así modelos impresos en 3D más precisos e interesantes.
