¿Se pueden imprimir en 3D piezas de montaje de repuesto resistentes para persianas?

Resolviendo el dilema de las "piezas descatalogadas" con la impresión 3D.

A todos nos ha pasado: se rompe un soporte de plástico para persianas y, de repente, una cortina que funcionaba perfectamente se cae o queda inservible. En el mundo del mantenimiento del hogar, encontrar un repuesto exacto para herrajes de cinco o diez años suele ser imposible. Los fabricantes actualizan sus diseños y las grandes superficies rara vez tienen clips de plástico individuales para modelos antiguos.

Aquí es donde la impresión 3D para usuarios avanzados se transforma de una simple curiosidad en una herramienta de reparación fundamental. Si bien la impresión de escritorio en sus inicios se limitaba a objetos decorativos frágiles, los filamentos modernos de grado industrial y las impresoras de alta precisión nos permiten fabricar piezas de repuesto que a menudo superan el rendimiento de los componentes originales moldeados por inyección.

En esta guía, exploraremos cómo diseñar e imprimir piezas de montaje resistentes para persianas, centrándonos en la selección de materiales, las normas de diseño mecánico y la precisión necesaria para garantizar una instalación segura y duradera.

Ciencia de los materiales: Selección de filamentos para carga mecánica

Al imprimir un bloque de montaje, el "qué" es tan importante como el "cómo". Los herrajes para ventanas están sometidos a una tensión constante debido al peso de las persianas y a una tensión dinámica al tirar de los cordones. Los distintos polímeros presentan comportamientos muy diferentes bajo tensión, por lo que la selección del material es un primer paso fundamental.

La jerarquía de materiales para reparaciones del hogar

1. ASA (Acrilonitrilo estireno acrilato): Esta suele ser nuestra principal recomendación para herrajes de ventanas. ASA Filamento Ofrece una excelente resistencia a los rayos UV, fundamental para las piezas expuestas a la luz solar directa. Además, posee una alta temperatura de transición vítrea, lo que garantiza que el soporte no se ablande en una calurosa tarde de verano.
2. PETG (Glicol de tereftalato de polietileno): Para aquellos que necesitan un equilibrio entre resistencia y facilidad de uso, PETG Translúcido es una opción de alto rendimiento. Ofrece mejor resistencia al impacto que PLA y cumple con los requisitos de "ajuste a presión" de muchos clips ciegos sin agrietarse.
3. ABS (Acrilonitrilo butadieno estireno): Si necesita una pieza que pueda ser alisada con vapor para obtener un acabado profesional o que necesite soportar temperaturas más altas, ABS Filamento metálico Rapido Proporciona la durabilidad necesaria con una textura metálica estética añadida.
4. PLA (Ácido poliláctico): Mientras PLA Mate básico Si bien es excelente para prototipar el ajuste del soporte, generalmente desaconsejamos su uso para herrajes de ventanas que soporten carga final. Su bajo punto de reblandecimiento lo hace susceptible a deformarse en ventanas expuestas al sol.

Resumen lógico: Nuestras recomendaciones de materiales se basan en la temperatura de transición vítrea (Tg) y la estabilidad UV requeridas para entornos cercanos a ventanas. Priorizamos ASA por su resistencia a la intemperie y PETG por su flexibilidad mecánica bajo tensión.

Ingeniería para la tensión: La regla de espesor de pared 3:1

Un error común al imprimir en 3D piezas de repuesto es confiar en el relleno para obtener resistencia. En realidad, la integridad estructural de una pieza impresa en 3D proviene de sus paredes o perímetros.

Para un bloque de montaje ciego, los orificios para tornillos son los principales puntos de fallo. Basándonos en patrones comunes de nuestro banco de reparaciones y en los comentarios de la comunidad, utilizamos un método específico. Heurística de espesor de pared 3:1.

Si utiliza un tornillo para madera estándar n.° 8 (de aproximadamente 4,2 mm de diámetro), el grosor del material circundante debe ser de al menos 12,6 mm (3 x 4,2 mm) para evitar que el plástico se agriete bajo la tensión de la cabeza del tornillo. Esto garantiza que la fuerza se distribuya entre suficientes capas para evitar la delaminación.

La regla de sobredimensionamiento de 0,1 mm a 0,2 mm

En aplicaciones prácticas, los fabricantes experimentados han aprendido que los bloques de montaje ciegos requieren una atención cuidadosa a las tolerancias de alineación de los orificios para tornillos. Un error común es diseñar orificios con dimensiones de medición exactas, lo que a menudo provoca atascos cuando se insertan los tornillos. En su lugar, utilizamos un regla de tamaño extragrande de 0,1-0,2 mm para los orificios de los tornillos. Esto tiene en cuenta las pequeñas desviaciones de impresión y la contracción térmica que se produce al enfriarse el plástico.

Optimización de la orientación de impresión para mayor durabilidad

La resistencia de una pieza impresa en 3D es anisotrópica, lo que significa que es más resistente en algunas direcciones que en otras. El punto más débil es casi siempre la unión entre capas (el eje Z).

Al imprimir un soporte de montaje, debe orientar la pieza de manera que los orificios para los tornillos queden impresos. perpendicular a la placa de construcción. Esto garantiza que el tornillo atraviese las capas en lugar de intentar separarlas. Si se aprieta un tornillo en paralelo a las líneas de las capas, actúa como una cuña, pudiendo partir la pieza por la mitad.

Para geometrías complejas donde no se puede evitar la tensión en las líneas de capa, sugerimos explorar materiales avanzados como polímeros reforzados con fibra de carbono. Agregar fibras mejora significativamente la resistencia a la fluencia, la tendencia de una pieza de plástico a deformarse lentamente bajo una carga constante. Si está utilizando un PETG-CF Como variante, el recocido de la pieza a 80-100 °C durante 4-8 horas puede estabilizar aún más la estructura molecular para una fiabilidad a largo plazo.

Nota sobre la metodología: Estas directrices de orientación y recocido se derivan de prácticas de taller y análisis de ciencia de materiales. Su objetivo es maximizar la vida útil de la pieza bajo tensión estática.

Medición de precisión: La fase de ingeniería inversa

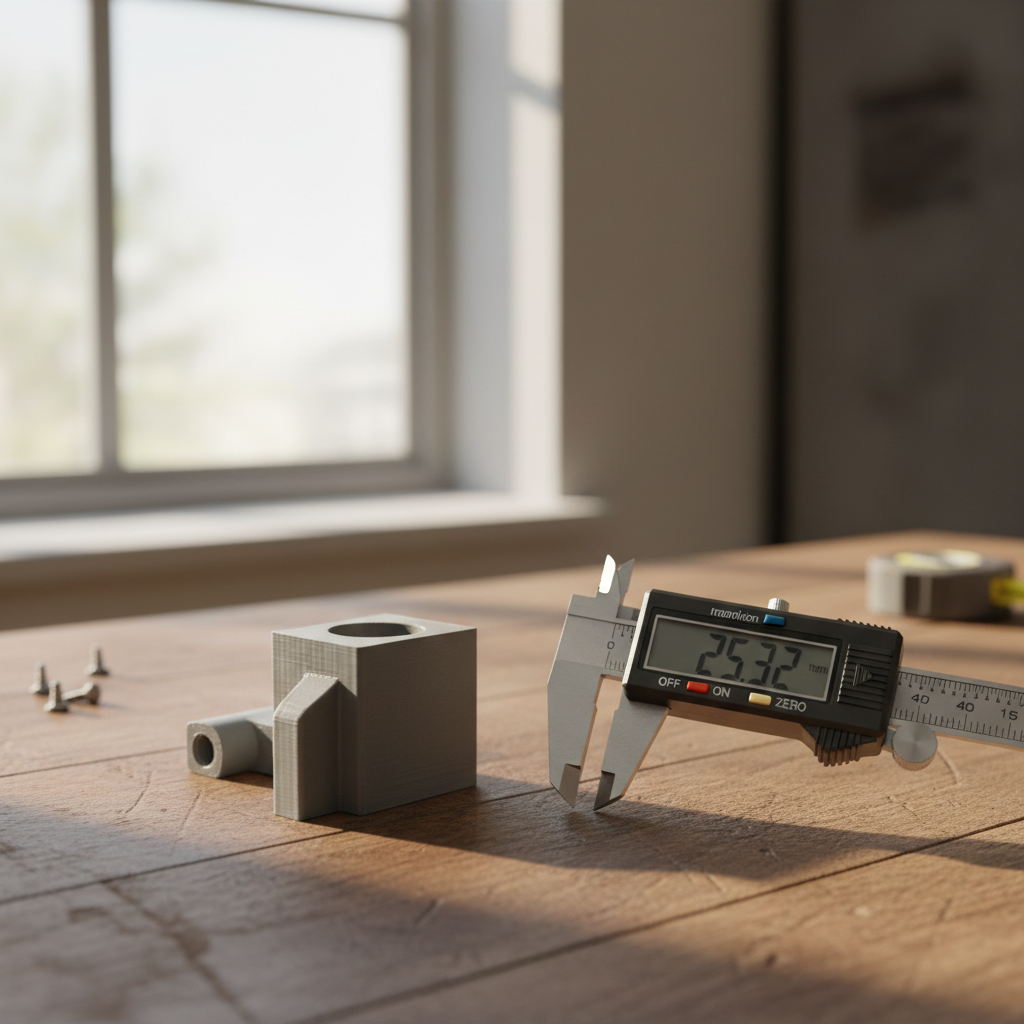

Para crear una pieza de repuesto que encaje perfectamente, necesitas un calibrador digital. Usar una regla estándar suele ser insuficiente para lograr la precisión submilimétrica que requiere el hardware.

1. Medir la distancia entre agujeros: Medida desde el centro de un orificio para tornillo al centro del siguiente.Si la pieza original está rota, mida la distancia entre los agujeros en la pared o el marco de la ventana.
2. Captura la geometría del "gancho": La mayoría de los soportes para persianas utilizan un "labio" o "gancho" específico para encajar el riel superior en su lugar. Mida la profundidad y el ángulo de este gancho.
3. Prototipado iterativo: Usar PLA Mate básico Primero, imprime una versión delgada o con poco relleno de tu diseño. Esto te permite probar el ajuste con el riel superior de la persiana sin desperdiciar costoso filamento de ingeniería.

Sostenibilidad y el futuro de la reparación de viviendas

Utilizar la impresión 3D para el mantenimiento del hogar es más que una simple comodidad; es un paso hacia una economía circular más sostenible. En lugar de desechar un sistema de persianas completo por culpa de un clip de plástico de 50 centavos, podemos fabricar una solución específica en el mismo lugar.

A medida que la fabricación distribuida sigue madurando, la integración de la impresión 3D en los flujos de trabajo cotidianos de reparación del hogar apunta hacia un futuro donde las piezas de repuesto se imprimen bajo demanda, reduciendo tanto el desperdicio como la dependencia de las cadenas de suministro. El mismo estándar de fiabilidad y precisión que impulsa las aplicaciones de fabricación avanzada se aplica igualmente a nuestras propias reparaciones domésticas: las piezas deben ser fiables, precisas y adecuadas para su propósito.

Resumen de las principales conclusiones

Sustituir los soportes de las persianas rotas por piezas impresas en 3D es una solución muy eficaz si se siguen las mejores prácticas de ingeniería:

• Elección de materiales: Usar ASA Filamento para áreas de ventanas con alta exposición a los rayos UV o PETG Translúcido para piezas que requieren flexibilidad.
• Reglas de diseño: Sigue el Relación de diámetro de pared a diámetro de tornillo de 3:1 e incluir un holgura de 0,1-0,2 mm para todos los agujeros de pernos y tornillos.
• Configuración de impresión: Priorice el número de paredes (4-6 perímetros) sobre el porcentaje de relleno. Oriente la pieza para minimizar la tensión en las uniones de las capas del eje Z.
• Procesamiento posterior: Considere el recocido PETG o ASA piezas que vayan a estar sometidas a una tensión fuerte y constante para mejorar la resistencia a la fluencia.

Al cambiar de una mentalidad de "reemplazar la unidad completa" a un flujo de trabajo de "reparar el componente específico", ahorras dinero y reduces el desperdicio. Ya sea que estés Sustitución de bisagras de armario rotas o impresión de separadores de cajones personalizados, La capacidad de fabricar hardware de calidad industrial en casa es una piedra angular del taller prosumidor moderno.

Descargo de responsabilidad: Este artículo tiene fines meramente informativos. Al instalar componentes que soportan objetos pesados ​​o que se encuentran por encima de la altura de la cabeza, asegúrese siempre de que la pieza impresa sea capaz de soportar la carga. Si tiene dudas sobre la integridad estructural de su impresión, consulte a un contratista profesional.
