Personalización de férulas para dedos: escaneo e impresión para un ajuste perfecto

¿Para qué imprimir una férula?

Las férulas para dedos prefabricadas vienen en tamaños pequeño, mediano y grande. Tu dedo no. Una férula impresa en 3D puede igualar la geometría exacta de una articulación individual del dedo, distribuir la presión donde debe ir e incluir orificios de ventilación que permiten que la piel respire. Investigaciones publicadas respaldan esto: Revisión exploratoria de 17 estudios realizada en 2021. Un estudio sobre ortesis de mano impresas en 3D encontró efectos positivos en la función de la mano y la satisfacción del paciente. Un estudio independiente ensayo controlado aleatorizado comparando impresos en 3D PLA Las férulas termoplásticas convencionales obtuvieron puntuaciones de satisfacción del paciente comparables.

El argumento del costo también es difícil de ignorar. Una serie de casos publicada sobre férulas para dedos impresas en 3D para la rehabilitación de quemaduras reportó costos de material inferiores a $1 por férula. Las férulas termoplásticas personalizadas de un terapeuta ocupacional pueden costar entre $50 y $200 por visita en los EE. UU. Incluso considerando la impresora y su tiempo, los cálculos son favorables si necesita más de una o dos.

La verdadera ventaja, sin embargo, reside en la iteración. Se imprime una, se prueba, se ajusta y se vuelve a imprimir. Todo el ciclo dura una o dos horas. Este tipo de refinamiento rápido es lo que hace que las férulas impresas sean competitivas a pesar del mayor tiempo de producción por unidad.

Antes de continuar, una aclaración: las férulas impresas en 3D son herramientas de asistencia personal, no dispositivos médicos aprobados por la FDA. No han pasado por el proceso de autorización 510(k). Para fracturas agudas o lesiones graves, consulte a un médico. Esta guía está pensada para situaciones en las que necesita un estabilizador de dedos cómodo y personalizado y desea fabricarlo usted mismo.

Escaneando tu mano

Tienes dos opciones: escanear con el móvil para obtener una geometría de referencia aproximada o usar un calibrador para mediciones precisas. Para obtener los mejores resultados, utiliza ambas.

Aplicaciones de escaneo para teléfonos

El sensor LiDAR del iPhone (modelos Pro) ofrece una precisión de aproximadamente ±1 cm en objetos de más de 10 cm. Esto suena preciso hasta que te das cuenta de que un dedo mide entre 15 y 20 mm de ancho. El LiDAR por sí solo no captura el nivel de detalle necesario.

El modo fotogramétrico es mejor para objetos pequeños. El modo fotográfico de Polycam logra desviaciones absolutas medias inferiores a 3 mm en las mediciones de diámetro, con errores relativos inferiores al 5 %. Esto resulta útil como referencia inicial. Scaniverse (gratuito, de Niantic) ofrece una captura fotogramétrica similar. Reduzca el rango del LiDAR al tamaño aproximado de su mano para obtener mejores resultados con objetos pequeños.

El proceso: mantén la mano quieta sobre un fondo que contraste, mueve el teléfono lentamente a su alrededor durante 40-60 segundos y exporta la imagen como archivo STL. Luego, mide el dedo con un calibrador para verificar su precisión. No te fíes únicamente de las dimensiones del escaneo para objetos que deban ajustarse con precisión milimétrica.

Los escáneres portátiles profesionales (Artec Eva, EinScan Pro) alcanzan una precisión de 0,05 a 0,1 mm. Esto supone entre 30 y 200 veces más precisión que un teléfono. Si realiza este trabajo con regularidad o para otras personas, la inversión marca la diferencia. Para una férula personal puntual, el método de escaneo con teléfono y calibrador funciona bien.

El flujo de trabajo práctico

1. Escanee la mano utilizando el modo de fotogrametría (más preciso que LiDAR para objetos pequeños).
2. Exportar como STL u OBJ
3. Importar a Meshmixer para limpiar la malla: eliminar ruido, rellenar agujeros, suavizar.
4. Toma medidas con un calibrador del dedo en puntos clave: ancho de las articulaciones, circunferencia, longitud de los segmentos.
5. Utilice la malla limpia en su herramienta CAD como referencia visual, no como un modelo dimensionalmente preciso.

Modelado de la férula

A Flujo de trabajo publicado usando Meshmixer Se demostró que los profesionales médicos con mínima experiencia en modelado 3D podían aprender el proceso en menos de cuatro horas. Una vez capacitados, el tiempo de diseño se redujo a unos 15 minutos por férula. Ese es el objetivo a alcanzar.

Opciones de software

Meshmixer (gratuito, de Autodesk) es el mejor punto de partida para la manipulación directa de mallas. Importa tu escaneo, usa Surface Offset para crear una capa de 2 mm alrededor de la geometría del dedo y luego Plane Cut para recortar los límites de la férula. La herramienta Remesh genera una geometría limpia si deseas agregar patrones de ventilación de Voronoi. Las operaciones booleanas te permiten crear orificios para el flujo de aire y puntos de fijación de correas.

Fusion 360 (gratuito para uso personal) es mejor cuando se necesita precisión paramétrica. Importe la malla escaneada como cuerpo de referencia y luego construya la geometría sólida a su alrededor. Reduzca la malla a menos de 100 000 facetas en Meshmixer o Blender antes de importarla a Fusion, de lo contrario el software se ralentizará.

Blender maneja mejor las operaciones con mallas complejas que los otros dos, pero tiene una curva de aprendizaje más pronunciada. Es útil para la generación de patrones de Voronoi y el modelado de superficies orgánicas si ya conoces el software.

Pasos de diseño

Importa y limpia la malla escaneada. Crea una carcasa con un desplazamiento de 2 mm (esta será la pared de la férula). Recorta la férula según la forma deseada a lo largo del dedo. Añade orificios de ventilación, buscando un equilibrio entre transpirabilidad y rigidez estructural. Diseña elementos de sujeción: orificios para correas de velcro, clips de presión o, si imprimes en TPU, bisagras flexibles integradas.

Calcula entre 2 y 4 horas para tu primera férula si tienes conocimientos básicos de diseño asistido por ordenador (CAD). Este tiempo se reduce a entre 15 y 30 minutos una vez que hayas establecido un flujo de trabajo. Calcula entre 2 y 3 pruebas de impresión para conseguir el ajuste perfecto.

Elegir un material

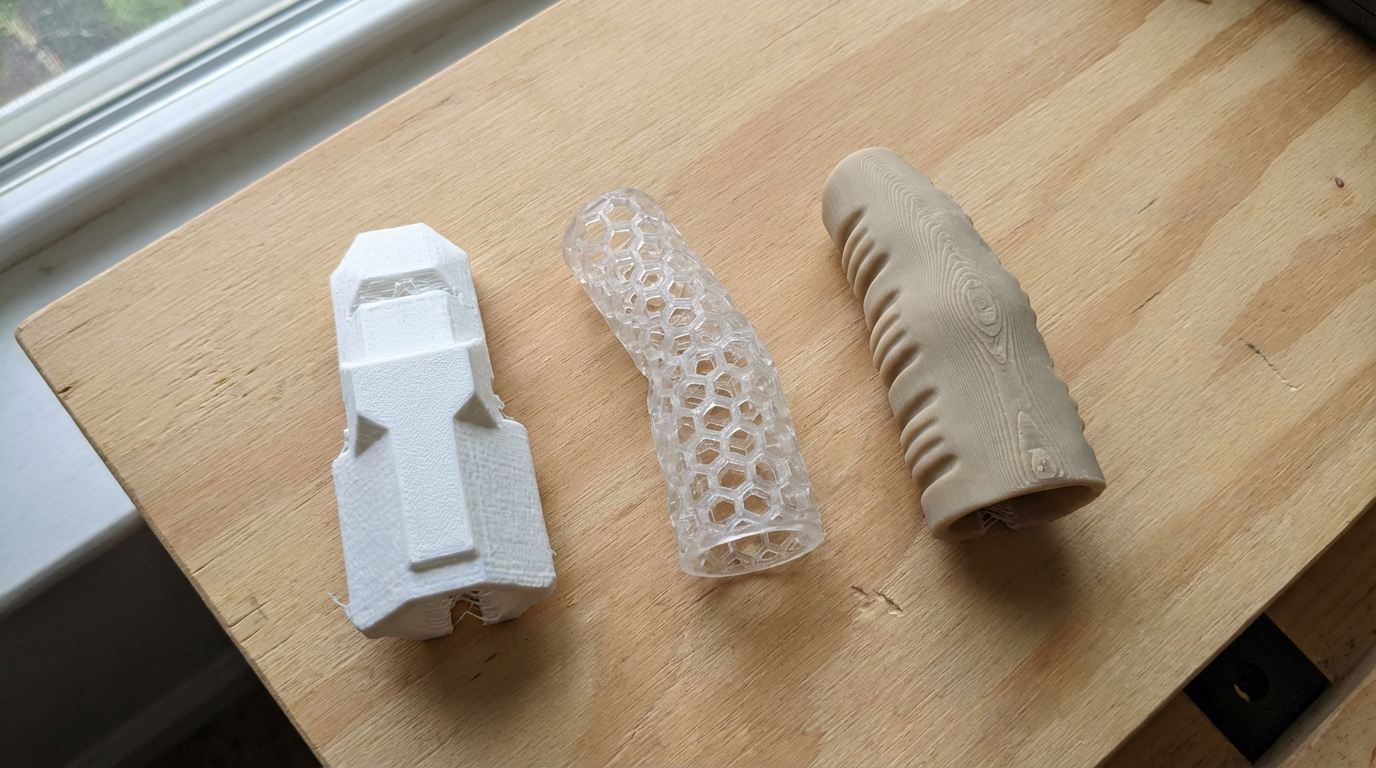

La elección del material depende de si se necesita una inmovilización rígida o un soporte flexible. A continuación, se comparan las opciones según pruebas publicadas y la experiencia de la comunidad.

PLA: el valor predeterminado práctico

PLALa temperatura de transición vítrea de 60–65 °C es en realidad una ventaja aquí. Una pistola de calor a baja temperatura o un baño de agua caliente a 60 °C hacen que PLA Flexible para realizar ajustes precisos después de la impresión. Sostenga la férula ablandada contra el dedo durante 30 segundos, déjela enfriar y conservará su nueva forma. Este proceso de termoformado reduce la diferencia entre un ajuste aceptable y uno perfecto.

La desventaja: PLA es frágil al impacto. Ese ensayo aleatorio que mencioné anteriormente informó dos PLA férulas que se rompieron parcialmente después de 26 a 37 días de uso diario. Para uso a corto plazo o uso nocturno, PLA funciona. Para una férula que necesita resistir meses de uso activo, mire PETG o nailon.

Para férulas rígidas estándar, PLA Básico Lo maneja bien. Imprime de forma predecible y las tolerancias se mantienen ajustadas, lo cual es importante cuando se intenta igualar la geometría de los dedos.

TPU para férulas flexibles

A Estudio de 2026 en Scientific Reports compararon TPU y PLA Ortesis para la estabilización de la articulación del pulgar. El TPU obtuvo una puntuación más alta en satisfacción del paciente para uso a corto plazo. Su flexibilidad lo hace más cómodo para la piel y absorbe impactos menores en lugar de agrietarse.

La impresión de TPU es lenta: lo típico son 20-30 mm/s. Necesita un extrusor de accionamiento directo, no un sistema de tubo Bowden. TPU 95A HF Está formulado para caudales más altos, lo que ayuda a compensar las velocidades más bajas. Si está fabricando una férula de dos partes (carcasa exterior rígida más revestimiento interior suave), el TPU en el revestimiento que está en contacto con la piel marca una gran diferencia en la comodidad.

Nylon para mayor durabilidad

El nailon no se romperá como PLA y no se agrietará bajo ciclos de flexión repetidos. Es la mejor opción para una férula que necesita durar meses de uso diario. La desventaja: requiere una cámara calefactada (50–60 °C como mínimo) y el filamento debe secarse antes de imprimir. En una impresora con una carcasa calefactada como la Plus4 A 65 °C, el nailon se imprime de forma fiable. Sin una carcasa, cabe esperar deformaciones y una mala adherencia de las capas en cualquier pieza que no sea pequeña.

Configuración de impresión para férulas

Para PLALas paredes exteriores con una velocidad de 80–150 mm/s ofrecen una buena calidad de superficie. El TPU requiere una velocidad de 20–30 mm/s. Una férula para dedos típica pesa unos 20 g y se imprime en 30–90 minutos, según el tamaño y la configuración. Esto permite realizar varias iteraciones en una tarde.

Elimine los restos de soporte del proceso posterior con papel de lija de grano 220-400 en cualquier superficie en contacto con la piel. Una pasada rápida con una pistola de calor también puede suavizar las zonas ásperas. PLA sin afectar las dimensiones. Comprensión Cómo lograr que las impresiones 3D sean estructuralmente sólidas. Esto es importante porque una férula que se rompe es peor que no llevar ninguna.

Ajuste, iteración y conformado térmico

La primera impresión casi nunca encaja a la perfección. Es normal y no hay problema. La clave del éxito de este método reside en la velocidad de iteración.

Primera comprobación de ajuste

Coloca la férula. Comprueba si hay puntos de presión donde el material se clava en la piel. Verifica que no haya huecos donde debería ajustarse bien. Marca las zonas problemáticas con un rotulador directamente sobre la huella.

Conformado por calor PLA

Sumerge el PLA Sumerge la férula en agua a 60-65 °C durante 15-20 segundos. Se ablandará lo suficiente como para presionarla contra el dedo y mantenerla así durante 30 segundos mientras se enfría. Esto sirve para ajustes menores: abrir un espacio estrecho, cerrar una abertura, ajustar la curva. Para cambios mayores a 2-3 mm, modifica el modelo y vuelve a imprimirlo.

Controla el uso de la pistola de calor: a baja temperatura, a una distancia de 15-20 cm, y en constante movimiento. Concentrar el calor en un solo punto derretirá la pared delgada de la férula. El método del agua caliente ofrece resultados más uniformes para piezas pequeñas, como las férulas para dedos.

Ajustes comunes entre iteraciones

Si queda demasiado ajustado: aumente la distancia de desplazamiento entre 0,3 y 0,5 mm en Meshmixer. Si queda demasiado suelto: disminuya el desplazamiento en la misma cantidad. Si los bordes se clavan en la piel: añada chaflanes o redondeos de 1 mm a todos los bordes del modelo.Si la ventilación no es suficiente: aumente el diámetro de los orificios o añada más aberturas, teniendo cuidado de no comprometer la integridad estructural en los puntos de tensión.

Para cualquiera que se adentre en proyectos de TPU a medida, el Guía para imprimir con TPU Cubre configuraciones de flexibilidad y ajuste de accionamiento directo que también se aplican a las férulas. Y las mismas habilidades de escaneo a CAD se transfieren a armadura de cosplay flexible y otros estampados que se adaptan al cuerpo.

Recursos de código abierto

No tienes que empezar desde cero. red e-NABLE Cuenta con aproximadamente 40 000 voluntarios en más de 100 países, que distribuyen prótesis impresas en 3D de forma gratuita. Sus diseños de manos de código abierto (Phoenix Hand, Kinetic Hand) son un ejemplo a seguir en el ámbito de los dispositivos médicos imprimibles.

En Printables, los diseños paramétricos de férulas para dedos te permiten introducir tus medidas y generar un archivo STL personalizado sin necesidad de usar software CAD. Los generadores basados ​​en OpenSCAD manejan las geometrías de las articulaciones D e PIP con parámetros ajustables para los ángulos de las articulaciones, las longitudes de los segmentos y el ancho de los dedos.

El ámbito más amplio del escaneo e impresión de piezas a medida utiliza el mismo flujo de trabajo, ya sea que esté construyendo una férula o una prótesis. Soporte de repuesto de fibra de carbono. Escanear, tomar como referencia, modelar, iterar. Las herramientas son las mismas; solo cambian el material y la aplicación.
